Ленд Ровер Дефендер (2007+). Разборка механической коробки передач MT82 (двигатель ID4 2.4L) - часть 1




Специальный инструмент(ы)





Монтажный кронштейн, двигатель/дифференциал 205-329


Ударный съемник 100-012


Съемник уплотнений 308-615


Приспособление для снятия/установки заднего уплотнения. 303-538


Съемник 308-516


Монтажный инструмент 205-081A


Съемник ползуна 308-652


Съемник уплотнения вала селектора 308-621


Адаптер ударного съемника 100-012-01


Приспособление для снятия уплотнений (входных и выходных) 308-375


Съемник, стопор 308-657


Переходник для 205-071 (упорная плита) 205-071-01


Монтажный инструмент, двойное манжетное уплотнение ведущего вала 308-150


Монтажный инструмент, втулка/уплотнение картера консоли коробки передач 308-044


Съемник, подшипник/шестерня 205-310


Монтажный инструмент, подшипник дифференциала 205-082


Съемник, наружное кольцо подшипника промежуточного вала 100-012-06


Адаптер ударного съемника 100-012-05


Приспособление для блокировки, выходной фланец 308-701



Разборка


ПРИМЕЧАНИЕ: Перед снятием компонентов коробки передач пометьте их положение.

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

3. Слейте трансмиссионное масло.

За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).

4. Снимите коробку передач в блоке с ведущим мостом.

За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

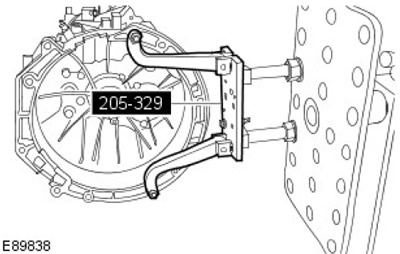

5. Используя специальные инструменты, закрепите коробку передач.

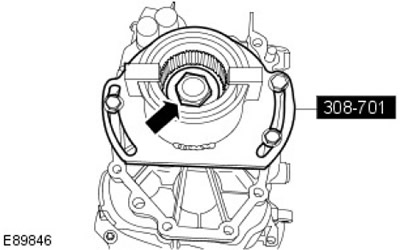

6. Используя специальные инструменты, зафиксируйте фланец вторичного вала. Выверните болт.

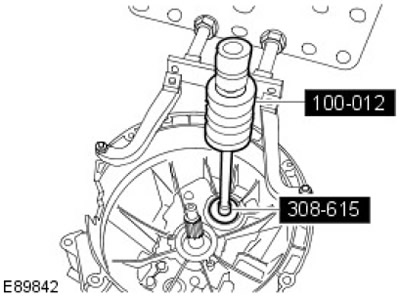

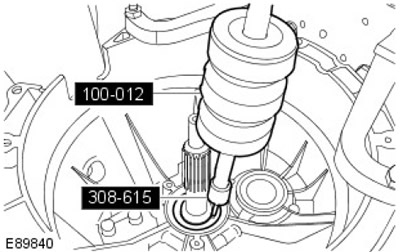

7. Используя специальные инструменты, снимите и отбракуйте уплотнение первичного вала.

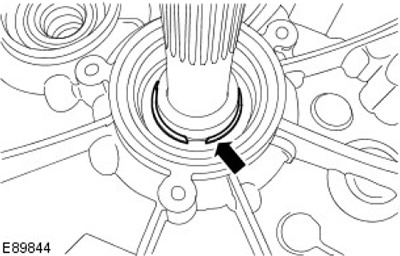

8. Снимите стопорное кольцо первичного вала и отбракуйте его.

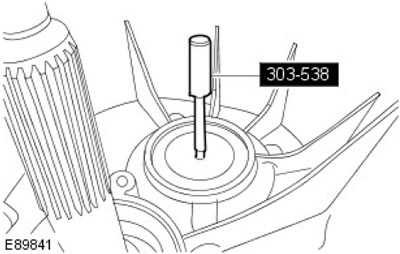

9. Используя специальный инструмент, сделайте отверстие в уплотнении промежуточного вала.






10. Используя специальные инструменты, снимите и отбракуйте уплотнение промежуточного вала.

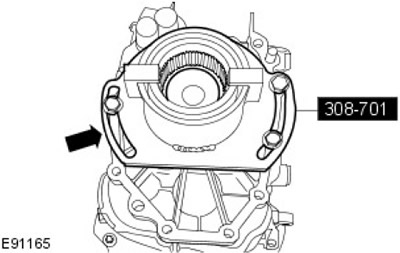

11. ПРИМЕЧАНИЕ: Убедитесь, что передача включена.

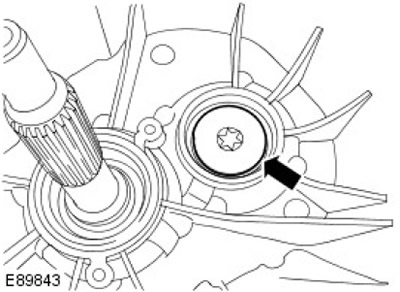

Выверните болт промежуточного вала.






12. Снимите специальные инструменты.

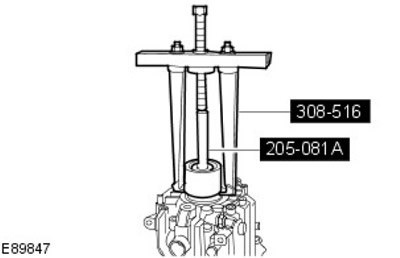

13. Используя специальные инструменты, снимите фланец вторичного вала.

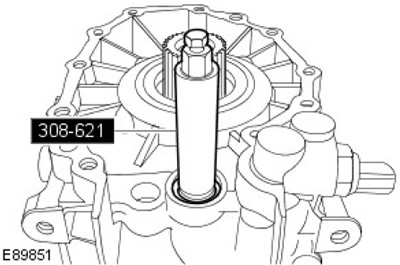

14. Используя специальные инструменты, снимите сальник вала выбора передач.

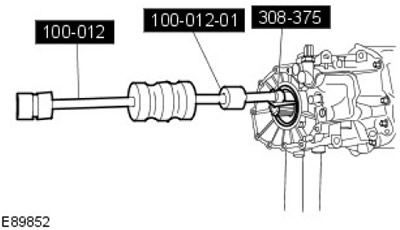

15. Используя специальные инструменты, снимите сальник вторичного вала.

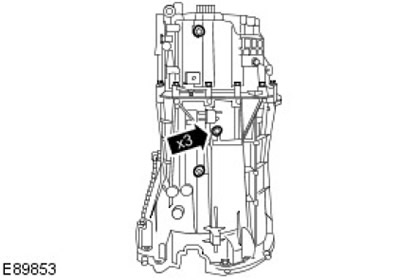

16. Снимите 3 левых болта вилки селектора.

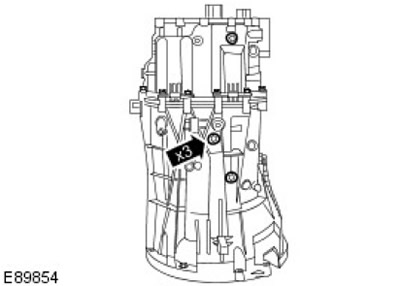

17. Снимите 3 правых болта вилки селектора.

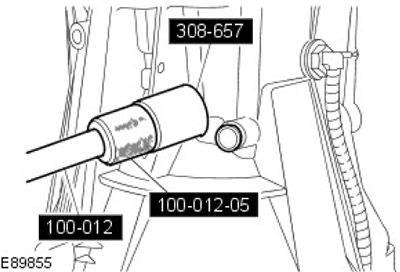

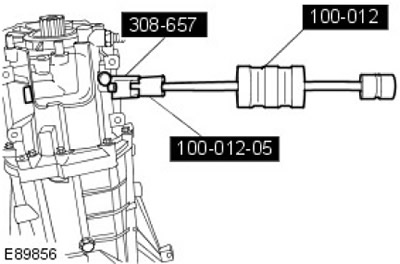

18. Используя специальные инструменты, снимите 3 стопора вала выбора передач.






19. Снимите 2 стопора вала выбора передач.
