Ленд Ровер Дефендер (2007+). Установка механической коробки передач MT82 (двигатель ID4 2.4L) - часть 3

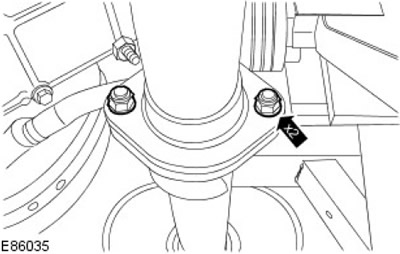

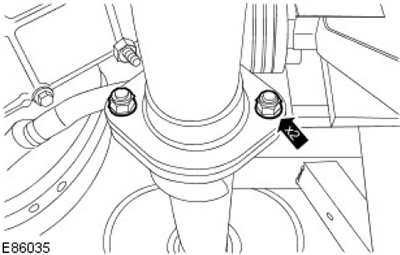

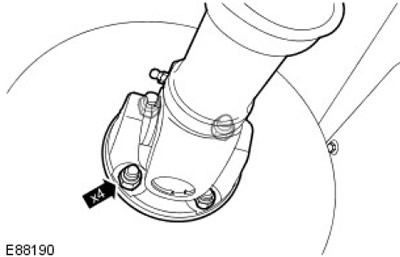

29. ПРИМЕЧАНИЕ: Приведите в положение, отмеченное при снятии.

Переместите и закрепите задний карданный вал на раздаточной коробке.

  • Высвободите карданный вал из шасси.
  • Вверните болты крепления задней секции карданного вала к раздаточной коробке.
  • Затяните усилием 47 Нм.

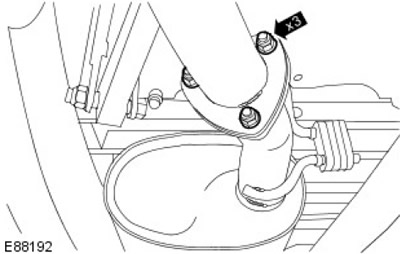

30. Установите и закрепите промежуточную трубу и глушитель.

  • Установите новую прокладку.
  • Наверните гайки крепления задней трубы с глушителем к промежуточной трубе.
  • Затяните усилием 25 Нм.






31. Установите каталитическим нейтрализатор.

  • Очистите сопрягаемые поверхности каталитического нейтрализатора.

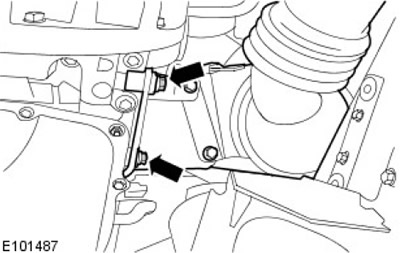

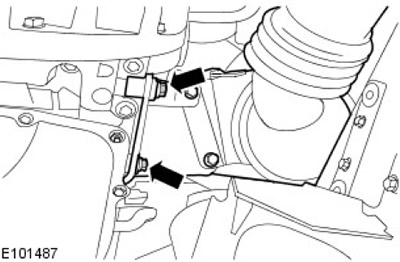

  • Вверните, но не затягивайте два болта крепления опорного кронштейна каталитического нейтрализатора.






32. Закрепите каталитический нейтрализатор. Наверните, но не затягивайте гайки крепления каталитического нейтрализатора к промежуточной трубе.






33. Опустите автомобиль.

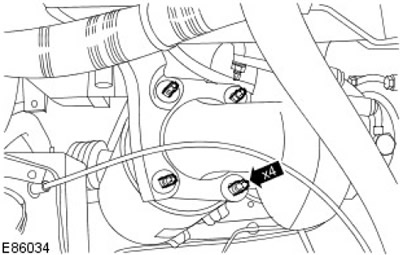

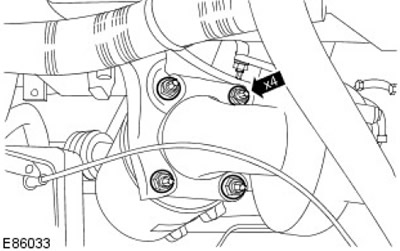

34. Вверните четыре новых шпильки крепления каталитического нейтрализатора.






35. Наверните четыре новых гайки. Затяните усилием 45 Нм.

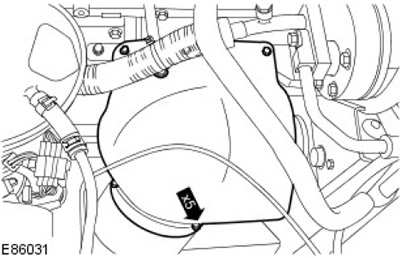

36. Установите теплозащитный экран турбокомпрессора. Затяните усилием 10 Нм.






37. Закройте капот.

38. Затяните усилием 30 Нм.






39. Затяните усилием 30 Нм.






40. Установите передний карданный вал.

За дополнительной информацией обратитесь к главе: Передний карданный вал (205-01 Карданный вал, Снятие и установка).

41. ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

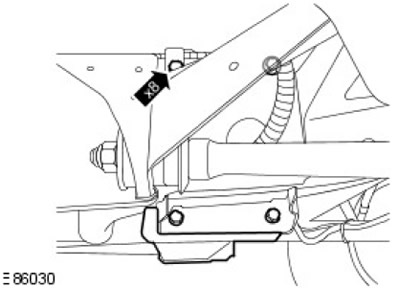

Установите поперечину шасси. Затяните усилием 85 Нм.






42. Откройте переднюю дверь.

43. Состыкуйте электрический разъем выключателя фонарей заднего хода.

44. ПРИМЕЧАНИЕ: Переведите коробку передач в положение третьей передачи.

ПРИМЕЧАНИЕ: Перед установкой специального инструмента сцентрируйте втулку шарового шарнира рычага переключения передач и вилку селектора.

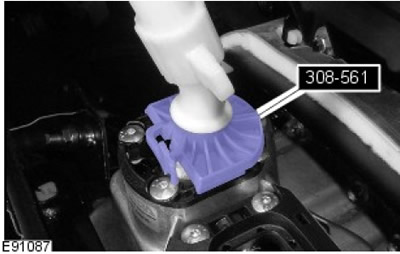

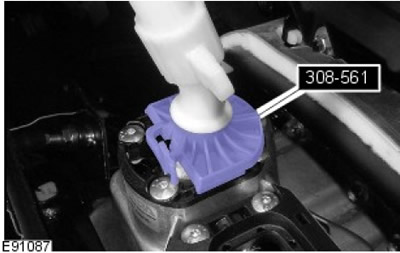

Установите рычаг переключения передач. Установите специальный инструмент 308561 на рычаг переключения передач.

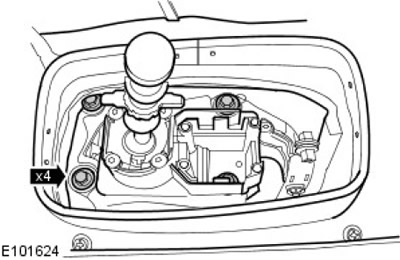

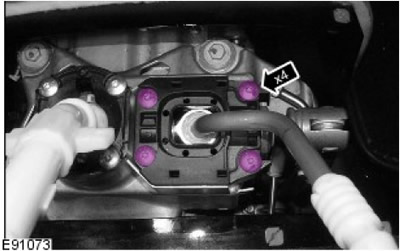

45. Затяните четыре болта крепления корпуса механизма переключения передач. Затяните усилием 25 Нм.






46. Снимите специальный инструмент 308-561 с рычага переключения передач.

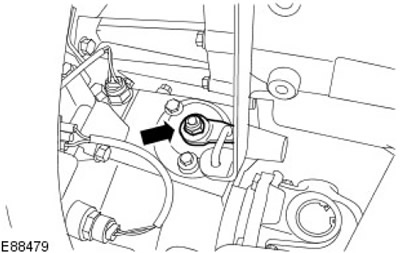

47. Наверните новую гайку шарнира устройства блокировки дифференциала. Затяните усилием 25 Нм.






48. Установите рычаг выбора высокого-низкого диапазона на коробку передач. Затяните усилием 7 Нм.






49. Установите набивку из пеноматериала.






50. Установите верхний рычаг переключения передач.

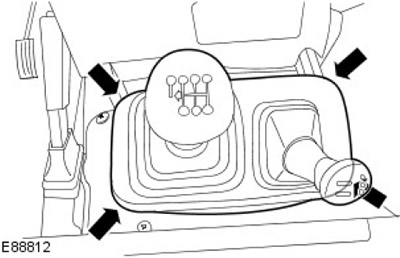

51. Установите чехол рычага переключения передач.

  • Закрепите чехол рычага переключения передач на туннеле коробки передач.
  • Закрепите чехол рычага переключения передач на рычаге выбора высокого-низкого диапазона.






52. Установите ковровое покрытие на панель крышки коробки передач.

53. Установите напольную консоль в сборе.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

54. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

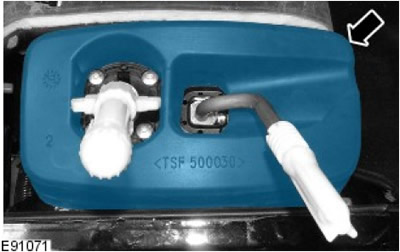

55. Установите крышку аккумулятора.

56. Установите подушку переднего сиденья в сборе.

За дополнительной информацией обратитесь к главе: Подушка переднего сиденья (501-10 Сиденье, Снятие и установка).

57. Поднимите автомобиль на подъемнике.

58. ПРИМЕЧАНИЕ: Проследите, чтобы тяга полностью зафиксировалась на шаровом шарнире, а не на шайбе из пеноматериала.

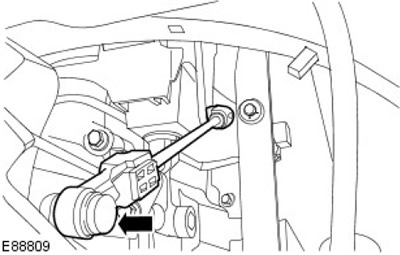

Установите шаровой шарнир тяги выбора высокого-низкого диапазона на раздаточной коробке.






59. Выпустите воздух из гидропривода сцепления.

За дополнительной информацией обратитесь к главе: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).

60. Опустите автомобиль.
