Ленд Ровер Дефендер (2007+). Снятие механической коробки передач MT82 - часть 3

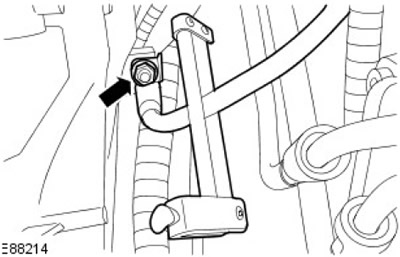

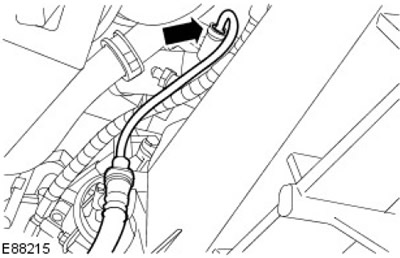

44. Отверните гайку и болт крепления опорного кронштейна шланга рабочего цилиндра сцепления. Установите подходящий зажим на шланг рабочего цилиндра сцепления.
45. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
Отсоедините шланг от рабочего цилиндра сцепления.
- Снимите зажим трубки рабочего цилиндра сцепления.
- Снимите уплотнительное кольцо и отправьте его на утилизацию.

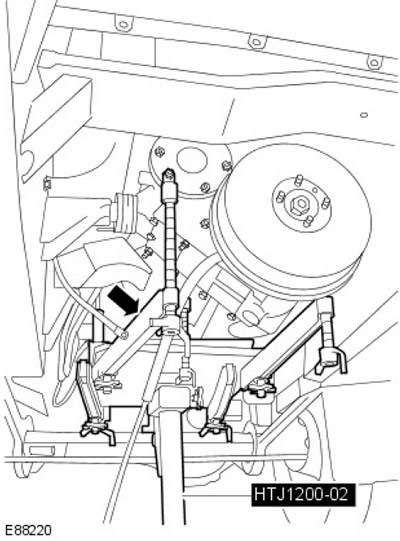

46. Установите специальный инструмент HTJ1200-02 на коробку передач и раздаточную коробку.

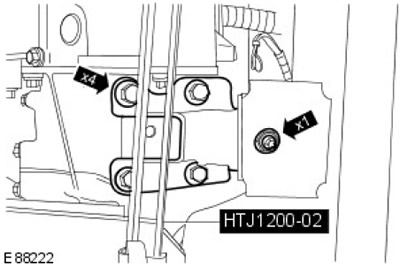

47. Снимите левую опору и опорный кронштейн коробки передач. Отверните гайки и болты крепления левой опоры и опорного кронштейна коробки передач.

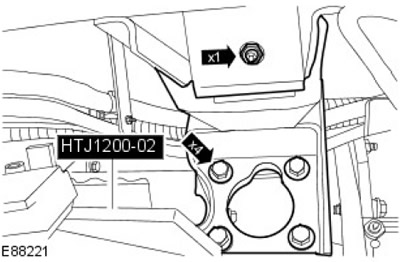

48. Снимите правый опорный кронштейн раздаточной коробки. Отверните гайки и болты крепления правой опоры и опорного кронштейна раздаточной коробки.
49. Выверните болты передней секции картера.

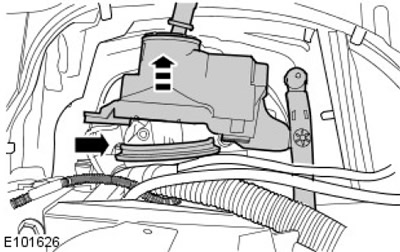

50. Снимите корпус механизма переключения передач.
- Переместите коробку передач, чтобы обеспечить доступ к корпусу механизма переключения передач.
- Снимите из-под автомобиля.
- Снимите резиновое уплотнение.

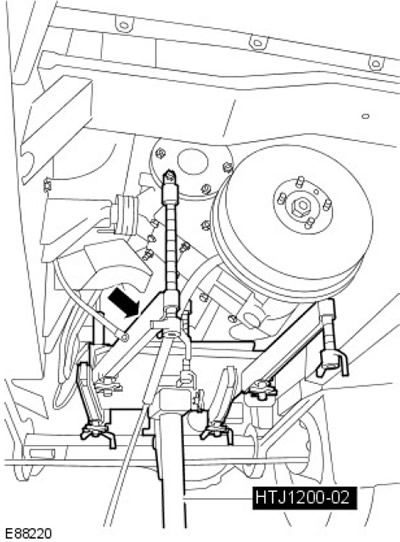

51. ПРЕДОСТЕРЕЖЕНИЕ: Перед опусканием HTJ1200-02 отведите коробку передач от сцепления на 30 мм, чтобы предотвратить повреждение коробки передач.
Снимите коробку передач и раздаточную коробку с автомобиля.
52. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.
Снимите коробку передач со специального инструмента.

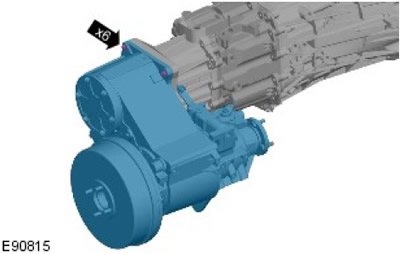

53. Вместе с помощником снимите раздаточную коробку.
- Выверните 4 болта.
- Отверните 2 гайки.

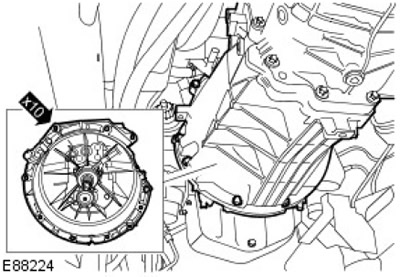

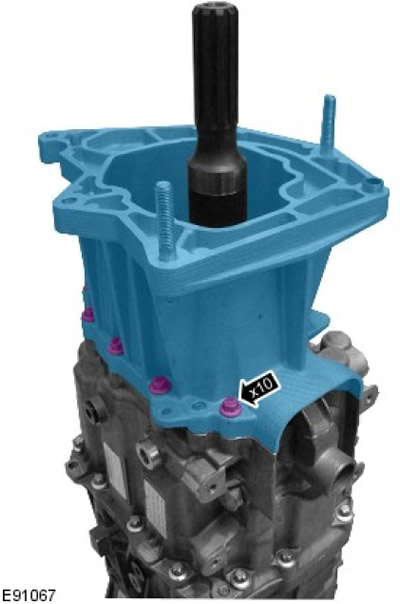

54. Снимите корпус консоли коробки передач. Выверните 10 болтов.
55. Снимите крышку удлинительного вала коробки передач.
- Снимите хомут.
- Снимите крышку.

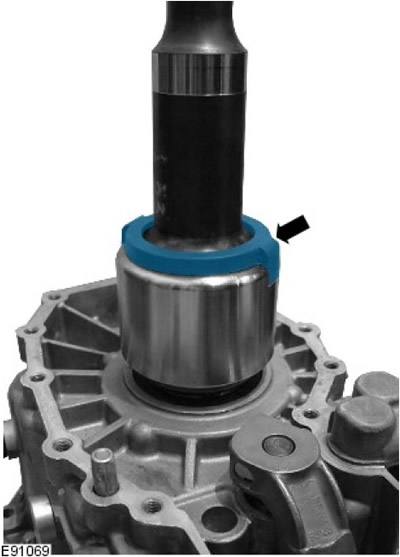

56. Снимите уплотнение.

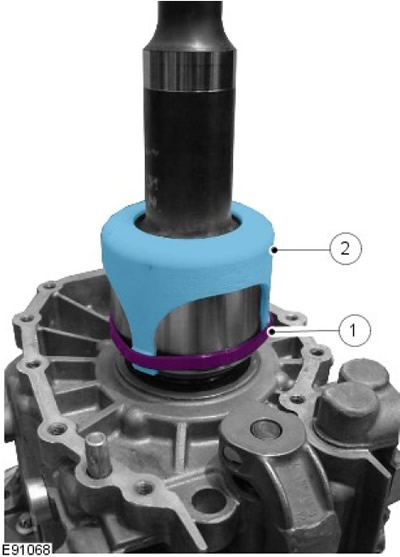

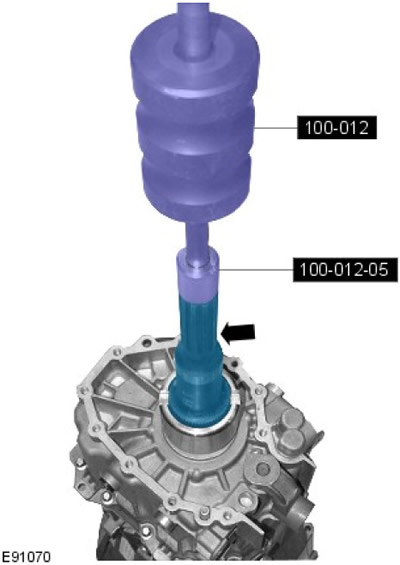

57. Используя специальные инструменты, снимите удлинительный вал коробки передач.

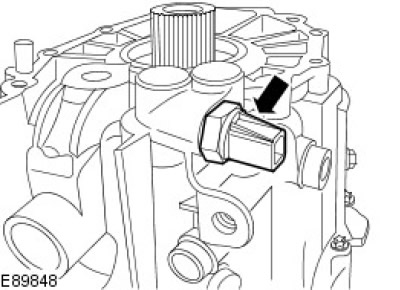

58. Снимите выключатель фонарей заднего хода.

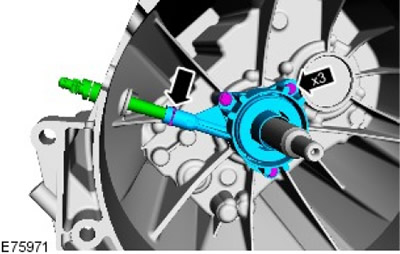

59. Снимите рабочий цилиндр сцепления.
- Снимите фиксатор соединительной трубки.
- Снимите соединительную трубку.
- Выверните 3 болта.

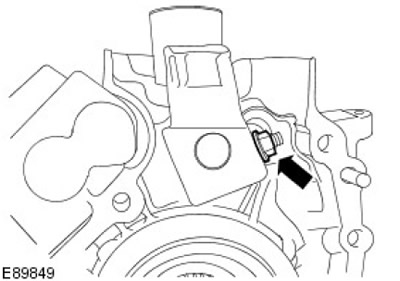

60. Снимите гайку крепления вилки механизма переключения передач.

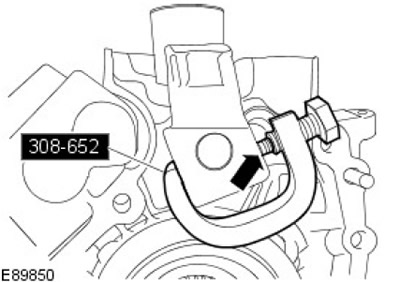

61. Используя специальный инструмент, снимите вилку механизма переключения передач. Выверните шпильку.
