Ленд Ровер Дефендер (2007+). Снятие механической коробки передач MT82 - часть 1




Специальный инструмент(ы)





Домкрат для силового агрегата в сборе HTJ1200-02


Съемник, ползун 308-652


Ударный съемник 100-012


Адаптер ударного съемника 100-012-05



Снятие


1. Откройте переднюю дверь.

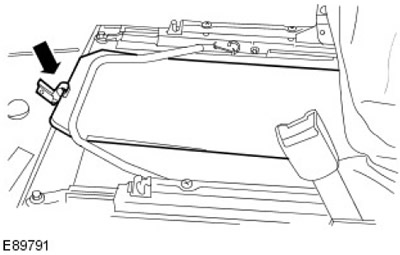

2. Снимите подушку переднего сиденья в сборе.

За дополнительной информацией обратитесь к главе: Подушка переднего сиденья (501-10 Сиденье, Снятие и установка).

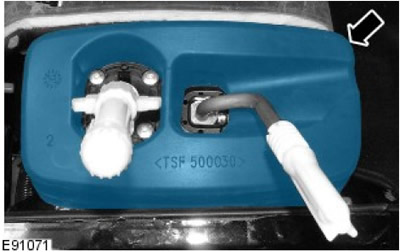

3. Снимите крышку аккумулятора. Освободите зажим.






4. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

5. Снимите центральную напольную консоль.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

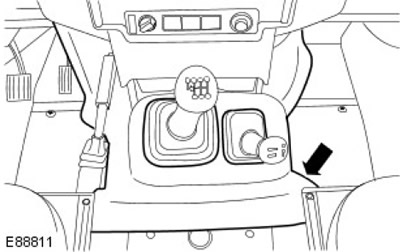

6. Снимите ковровое покрытие с панели крышки коробки передач.

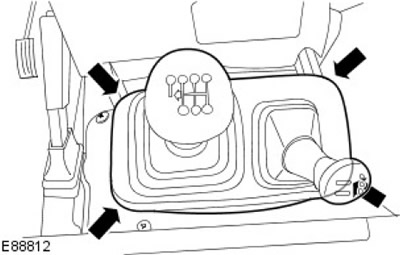

7. Высвободите чехол рычага переключения передач.

  • Высвободите чехол рычага переключения передач из туннеля коробки передач.
  • Высвободите чехол рычага переключения передач из зажимов на рычаге выбора высокого-низкого диапазона.






8. ПРЕДУПРЕЖДЕНИЕ: Рукоятка рычага переключения передач освобождается резко, поэтому при снятии отвернитесь в сторону. Неследование этому указанию может привести к травматическим последствиям.

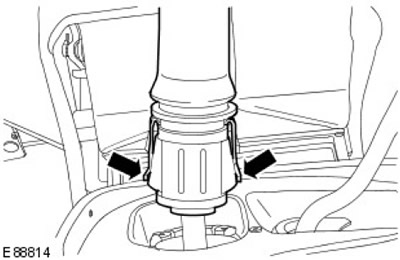

Снимите верхний рычаг переключения передач.






9. Снимите чехол рычага переключения передач.

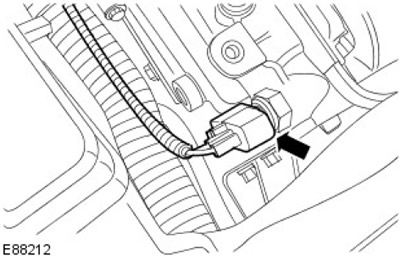

10. Отсоедините электрический разъем выключателя фонаря заднего хода.






11. Откройте капот для обеспечения доступа.

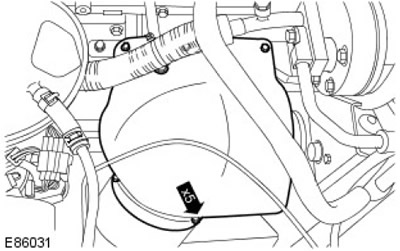

12. Снимите теплозащитный экран турбокомпрессора. Выверните пять болтов.

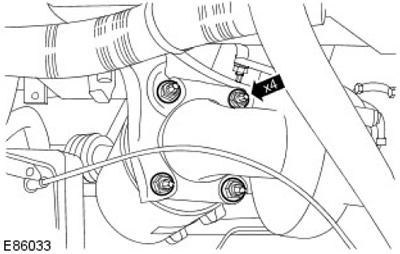

13. Выверните четыре шпильки крепления каталитического нейтрализатора.






14. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

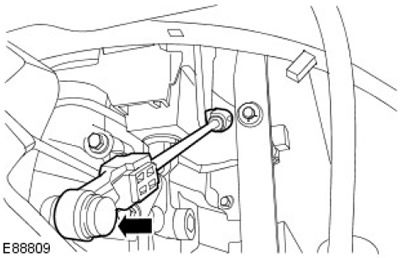

15. Высвободите шаровой шарнир тяги выбора высокого-низкого диапазона из раздаточной коробки.






16. Опустите автомобиль.

17. Откройте переднюю дверь.

18. Снимите набивку из пеноматериала по периметру рычагов переключения.






19. Выверните четыре болта крепления рычага высокого-низкого диапазона.






20. Снимите рычаг выбора высокого-низкого диапазона.

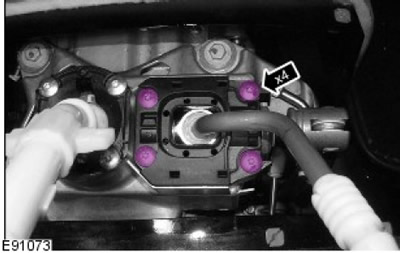

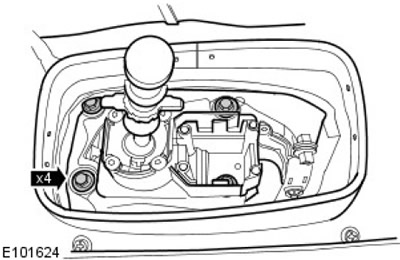

21. Выверните четыре болта крепления корпуса выбора передач.

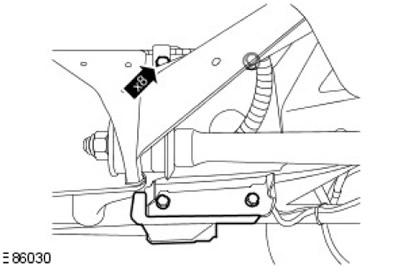

22. ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

Снимите поперечину шасси. Выверните 8 болтов.






23. Снимите передний карданный вал.

За дополнительной информацией обратитесь к главе: Передний карданный вал (205-01 Карданный вал, Снятие и установка).

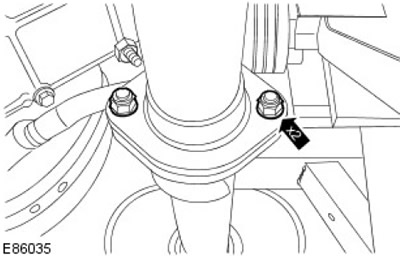

24. Отверните две гайки крепления каталитического нейтрализатора к промежуточной трубе.

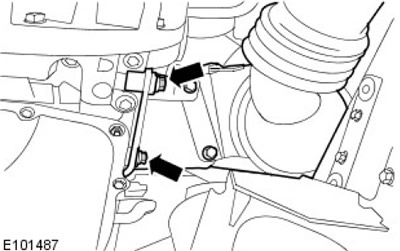

25. Выверните два болта крепления опорного кронштейна каталитического нейтрализатора.






26. Снимите каталитический нейтрализатор.

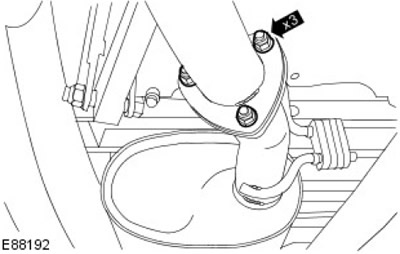

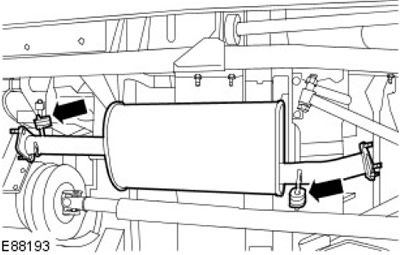

27. Отверните гайки крепления задней трубы с глушителем к промежуточной трубе.






28. Снимите промежуточную трубу и глушитель.






29. Переместите заднюю секцию карданного вала.

  • Отметьте положение карданного вала относительно фланца ведущей шестерни.

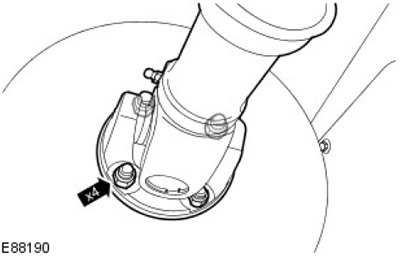

  • Выверните гайки крепления задней секции карданного вала к раздаточной коробке.
