Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите решетку радиатора.
За дополнительной информацией обратитесь к главе: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).

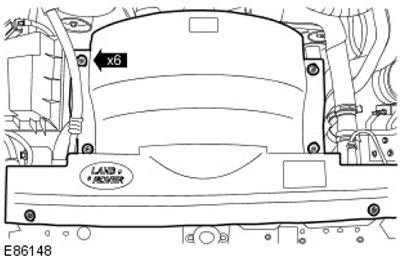

3. Снимите верхний кожух вентилятора охлаждения. Отпустите 6 зажимов.
4. Снимите панель защелки капота.
За дополнительной информацией обратитесь к главе: Панель замка капота (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
5. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.

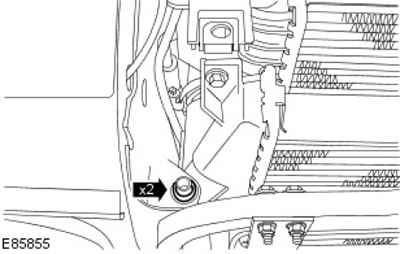

Снимите два уплотнительных кольца.
6. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.

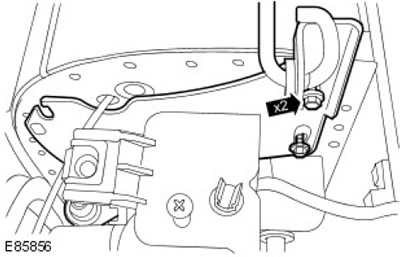

Снимите два кронштейна охладителя наддувочного воздуха. Выверните 4 болта.
7. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые заглушки.
ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.

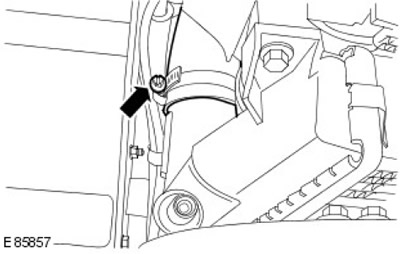

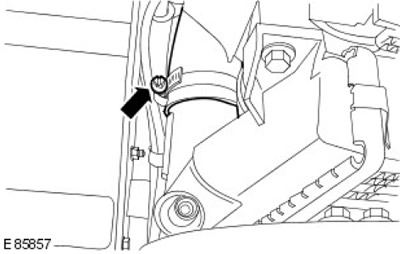

Отсоедините впускной и выпускной шланги охладителя наддувочного воздуха.

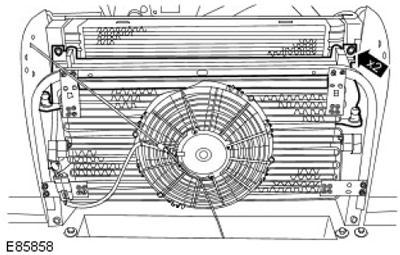

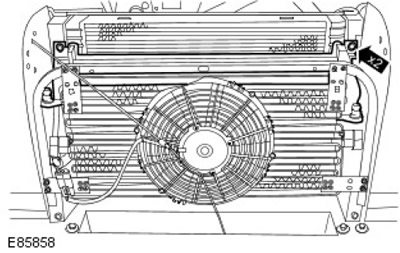

8. Снимите охладитель наддувочного воздуха. Выверните два болта.
Установка
1. Установите элементы, действуя в порядке, обратном порядку разборки. Затяните (момент затяжки 20 Нм).
2. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Затяните (момент затяжки 3 Нм).
3. Затяните (момент затяжки 9 Нм).
4. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
