Ленд Ровер Дефендер (2007+). Воздушный фильтр двигателя ID4 2.4L - снятие и установка



Снятие


Все автомобили

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

Автомобили с системой кондиционирования воздуха.

2. Удалите хладагент из системы кондиционирования (A/C). За дополнительной информацией обратитесь к главе: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля - Общие сведения, Общие процедуры).

3. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые заглушки.

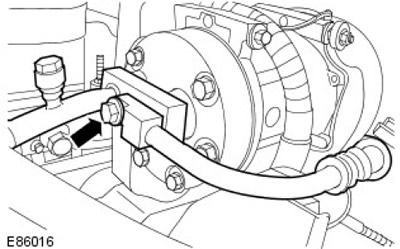

Отсоедините магистрали хладагента низкого и высокого давления компрессора кондиционера.

  • Выверните болт.
  • Снимите уплотнительное кольцо и отбракуйте его.






Все автомобили

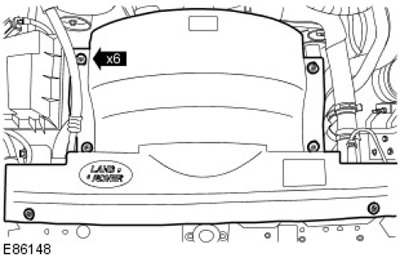

4. Снимите верхний кожух вентилятора охлаждения. Отпустите 6 зажимов.






5. Снимите фильтрующий элемент.

За дополнительной информацией обратитесь к главе: Фильтрующий элемент воздушного фильтра (303-12 Распределение и фильтрация впускаемого воздуха -Дизельный двигатель ID4 2.4L, Снятие и установка).

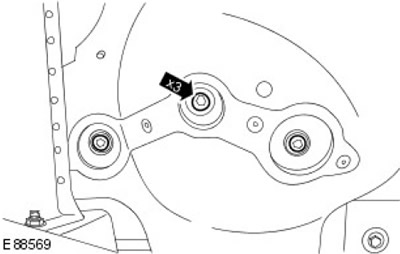

6. Снимите воздушный фильтр. Выверните 3 болта.

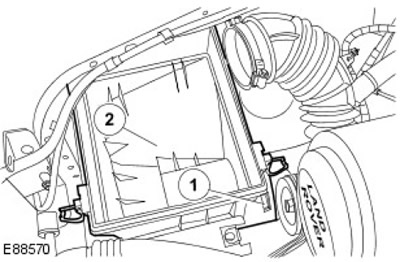

7. Снимите воздушный фильтр.

  • 1. Отсоедините впускной трубопровод воздушного фильтра.
  • 2. Снимите воздушный фильтр.








Установка


Все автомобили

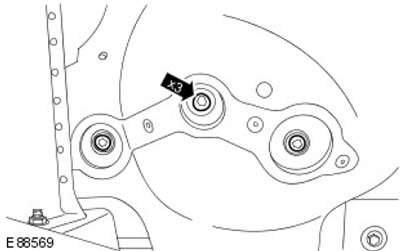

1. Установите элементы, действуя в порядке, обратном порядку разборки. Затяните (момент затяжки 13 Нм).






Автомобили с системой кондиционирования воздуха

2. ПРИМЕЧАНИЕ: Перед установкой уплотнительных колец компрессора поместите их в новое компрессорное масло.

ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

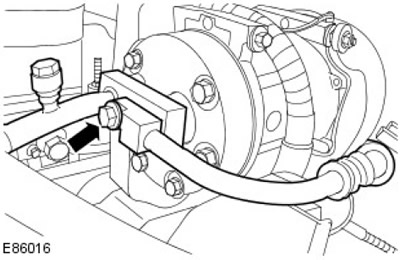

Затяните (момент затяжки 30 Нм). Установите новые уплотнительные кольца.






Все автомобили

3. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
