Ленд Ровер Дефендер (2007+). Кронштейн механизма натяжения ремня/цепи привода агрегатов двигателя ID4 2.4L




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите ремень привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Ремень привода аксессуаров (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

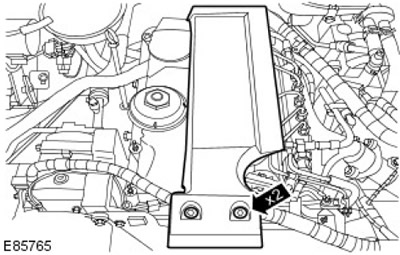

3. Снимите крышку двигателя. Выверните 2 болта.

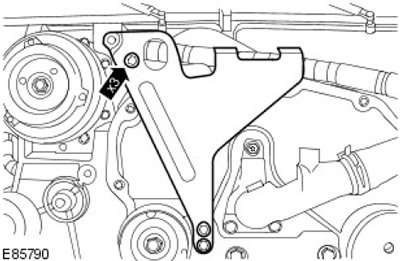

4. Снимите кронштейн для подъема двигателя. Выверните 3 болта.






5. ПРИМЕЧАНИЕ: Верхний болт генератора можно выворачивать, лишь когда генератор отсоединен от кронштейна компонента привода вспомогательных агрегатов.

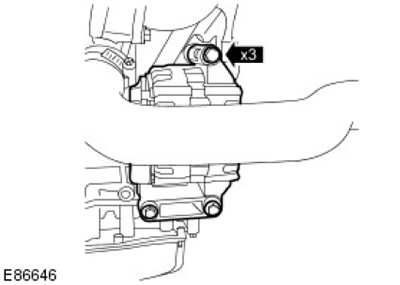

Высвободите генератор. Выверните 3 болта.

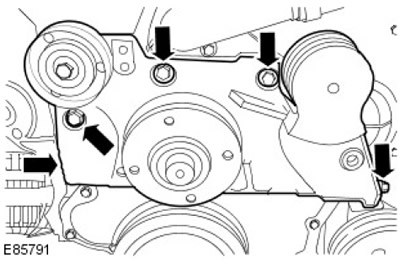

6. Снимите кронштейн элементов привода вспомогательных агрегатов. Выверните 5 болта.








Установка

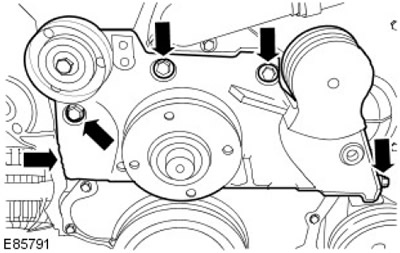

1. Установите кронштейн компонентов привода вспомогательных агрегатов. Затяните 5 болтов (момент затяжки 48 Нм).






2. ПРИМЕЧАНИЕ: Верхний болт генератора следует вворачивать до установки генератора на кронштейн компонента привода вспомогательных агрегатов.

Установите генератор. Затяните 3 болта (момент затяжки 48 Нм).

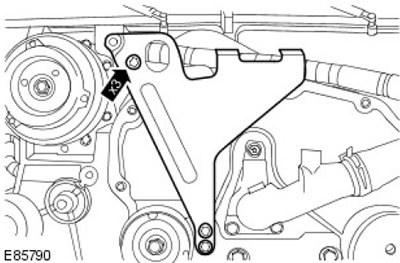

3. Установите кронштейн для подъема двигателя. Затяните 3 болта (момент затяжки 10 Нм).

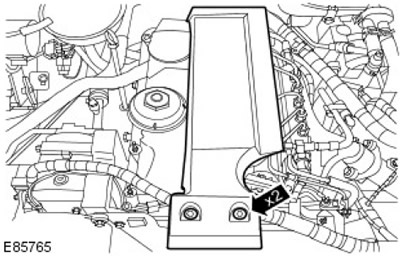

4. Установите крышку двигателя.






5. Наденьте ремень привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Ремень привода аксессуаров (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

6. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
