Ленд Ровер Дефендер (2007+). Топливный насос - снятие и установка двигателя ID4 2.4L




Специальный инструмент(ы)

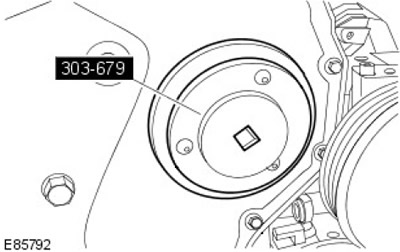

Съемник/ приспособление для установки масляного уплотнения коленчатого вала 303-679


Инструмент для стопорения звездочки топливного насоса 303-1151


Приспособление для демонтажа шкива демпфирующей муфты коленчатого вала 303-1149


Съемник топливного насоса 303-1333



Снятие


Предупреждения:

  • В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
  • Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
  • Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
  • При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
  • Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
  • Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение этого указания может привести к травме.


ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту. Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите кронштейн элементов привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Кронштейн механизма натяжения ремня/цепи привода агрегатов (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

3. Снимите вакуумный насос системы тормозов.

За дополнительной информацией обратитесь к главе: Тормозной вакуумный насос (206-07 Вакуумный усилитель тормозов, Снятие и установка).

4. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

За дополнительной информацией обратитесь к главе: Подъем автомобиля (100-02 Поддомкрачивание и подъем автомобиля на подъемнике, Описание и принцип действия).

5. Слейте жидкость из системы охлаждения.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).

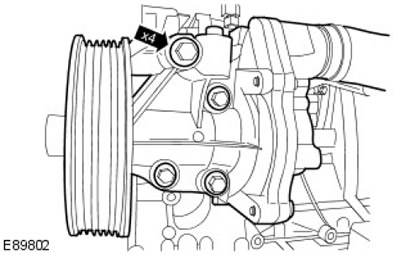

6. Снимите водяной насос.

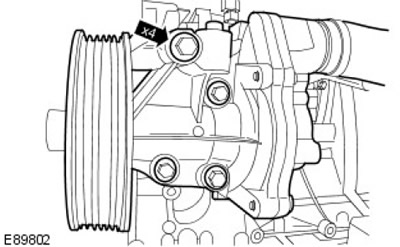

  • Выверните 4 болта.
  • Снимите прокладку и отправьте ее на утилизацию.






7. Отсоедините жгут электропроводки.






8. Используя пылесос, удалите инородный материал с питающих топливопроводов высокого давления, топливных коллекторов и топливного насоса высокого давления.

За дополнительной информацией обратитесь к главе: Очистка элементов системы впрыскивания топлива (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Общие процедуры).

9. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Освободите напорный топливопровод топливного насоса

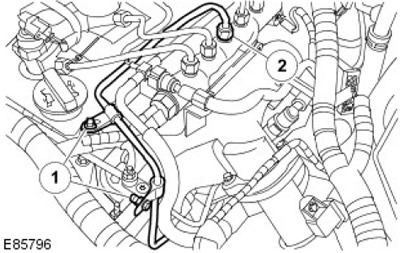

  • 1. Выверните два болта.
  • 2. Снимите штуцер напорного топливопровода топливного насоса






10. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Отсоедините топливную форсунку от топливопровода топливного насоса высокого давления.






11. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

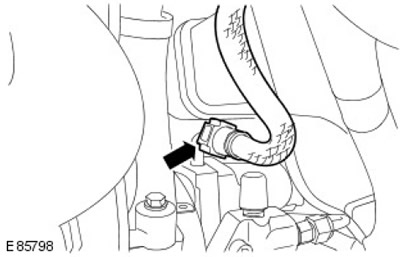

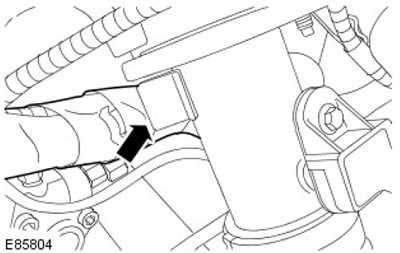

Отсоедините возвратный топливопровод.

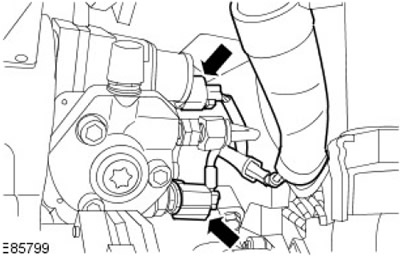

12. Отсоедините клапан дозирования топлива и датчик температуры топлива.






13. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

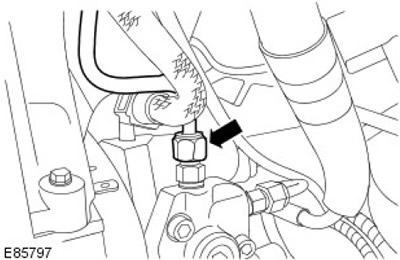

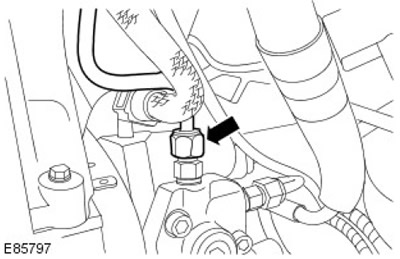

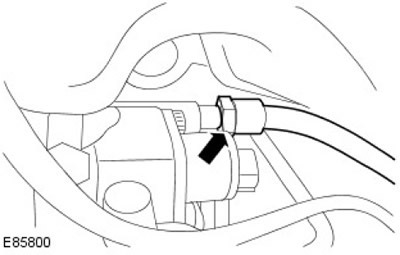

Снимите и отбракуйте питающий топливопровод топливного насоса высокого давления.

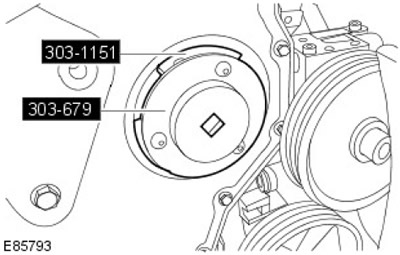

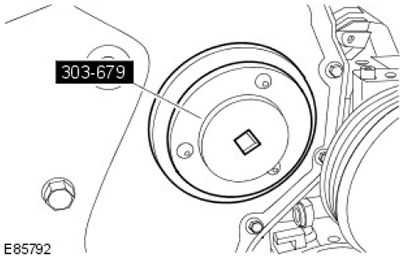

14. Используя специальный инструмент, снимите крышку ведущей шестерни топливного насоса высокого давления.

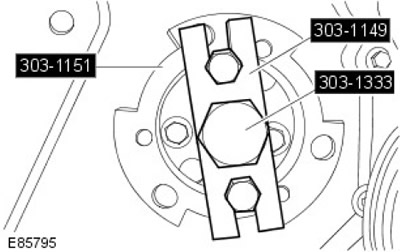

15. Установите специальные инструменты.






16. Снимите ведущую шестерню топливного насоса высокого давления.

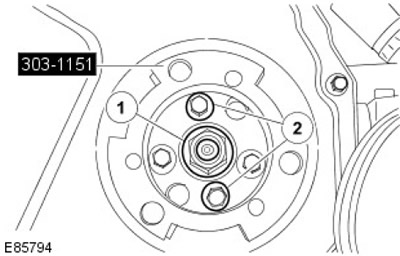

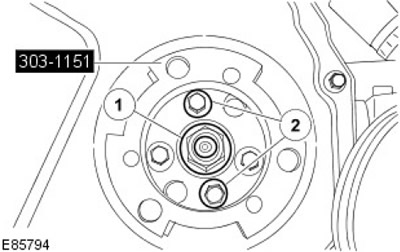

  • 1. Снимите гайку.
  • 2. Выверните два болта.

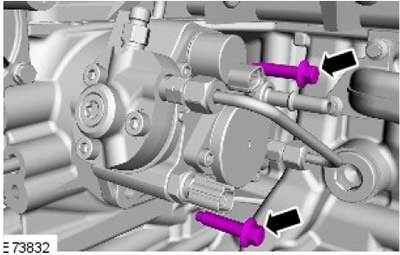

17. Выверните 2 болта из топливного насоса высокого давления.

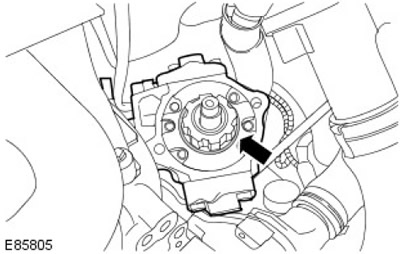

18. Используя специальный инструмент, снимите топливный насос высокого давления.






19. Снимите топливный насос высокого давления. Снимите уплотнительное кольцо и отправьте его на утилизацию.








Установка


1. Установите топливный насос высокого давления.

  • Очистите контактные поверхности деталей.
  • Установите уплотнительное кольцо.

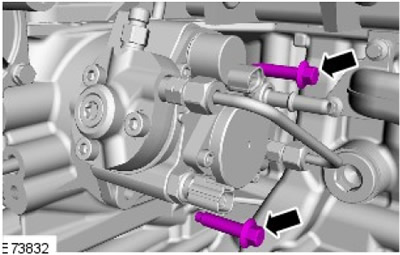

  • Установите болты топливного насоса высокого давления.

2. Закрепите топливный насос высокого давления. Затяните болты (момент затяжки 23 Нм).






3. Закрепите ведущую шестерню топливного насоса высокого давления.

  • 1. Затяните гайку (момент затяжки 64 Нм).
  • 2. Затяните болты усилием 33 Нм.






4. Уберите специальный инструмент.

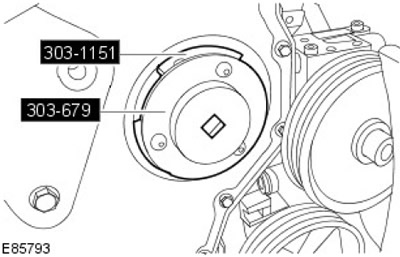

5. Используя специальный инструмент, установите крышку ведущей шестерни топливного насоса высокого давления.






6. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Установите новый питающий топливопровод высокого давления, не затягивая болты. Установите хомуты магистрали высоко давления, не затягивая.

7. Установите напорный топливопровод топливного насоса высокого давления. Затяните (момент затяжки 35 Нм).






8. Закрепите напорный топливопровод насоса высокого давления.

  • 1. Затяните (момент затяжки 10 Нм).
  • 2. Затяните (момент затяжки 35 Нм).






9. Подключите клапан дозирования топлива и датчик температуры топлива.

10. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Подсоедините обратный топливопровод.

11. Закрепите жгут электропроводки к впускному трубопроводу.

12. Установите водяной насос.

  • Установите новую прокладку.
  • Затяните (момент затяжки 23 Нм).






13. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).

14. Установите вакуумный насос системы тормозов.

За дополнительной информацией обратитесь к главе: Тормозной вакуумный насос (206-07 Вакуумный усилитель тормозов, Снятие и установка).

15. Установите кронштейн компонентов привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Кронштейн механизма натяжения ремня/иепи привода агрегатов (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

16. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

17. С помощью рекомендованной Land Rover диагностической системы выполните процедуру обучения топливного насоса.
