Ленд Ровер Дефендер (2007+). Диаметр шейки распределительного двигателя ID4 2.4L

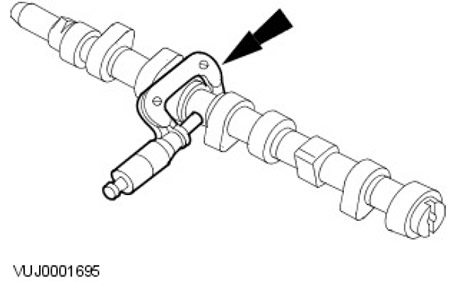

1. Определите диаметры шеек распределительного вала

  • Чтобы определить, имеется ли овальность шеек вала, измерьте диаметр через интервалы в 90 градусов,используя микрометр.
  • Чтобы определить, имеется ли конусность, измерьте диаметр каждой шейки в двух местах, сдвинутых по оси шейки.
  • Если результаты измерений не соответствуют норме, установите новый распределительный вал.

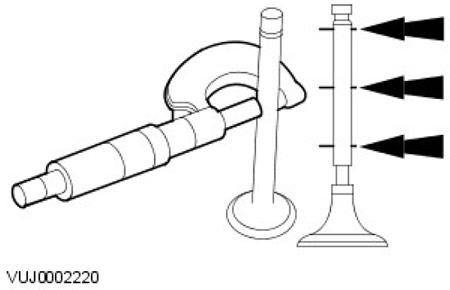

Ленд Ровер Дефендер (2007+). Диаметр штока клапана двигателя ID4 2.4L




1. Измерьте микрометром диаметр стержней клапанов.


  • Если результат измерения не соответствует норме, установите новый клапан.

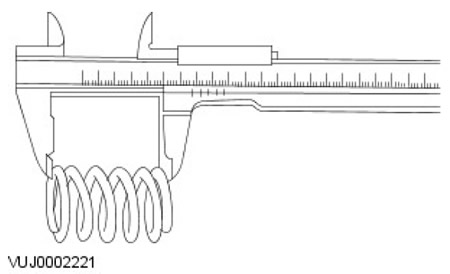

Ленд Ровер Дефендер (2007+). Длина пружины клапана в свободном состоянии двигателя ID4 2.4L



1. При помощи штангенциркуля с нониусом измерьте длину каждой пружины клапана в свободном состоянии. Убедитесь, что полученное значение соответствует нормативам.

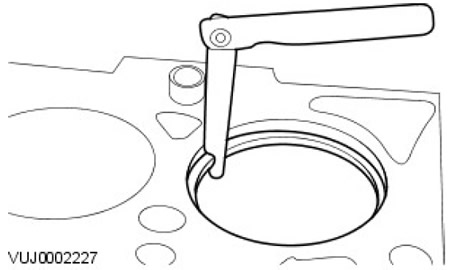

Ленд Ровер Дефендер (2007+). Зазор в стыке поршневого кольца двигателя ID4 2.4L



1. ПРЕДОСТЕРЕЖЕНИЕ: Не путайте поршневые кольца. Устанавливать поршневые кольца следует в том же самом положении и на те же самые места.

Используя калиберный щуп, измерьте зазор поршневого кольца.

  • Приведенные в спецификации значения относятся к калибровочному кольцу, используемому при производстве поршневых колец.

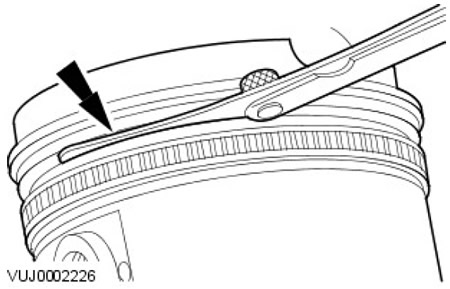

Ленд Ровер Дефендер (2007+). Зазор между канавкой и поршневым двигателя ID4 2.4L



1. ПРИМЕЧАНИЕ: Поршневое кольцо должно выступать из канавки поршня. Чтобы определить зазор по высоте между канавкой и кольцом, вставьте щуп прямо в канавку за кольцом.

При помощи щупа измерьте зазор по высоте между канавкой и поршневым кольцом.
