Ленд Ровер Дефендер (2007+). Распределительные валы двигателя ID4 2.4L установка





Установка


Все автомобили

1. ПРЕДОСТЕРЕЖЕНИЕ: He поворачивайте коленчатый вал, когда специальный инструмент полностью вставлен в маховик. Несоблюдение этого требования может привести к повреждению автомобиля.

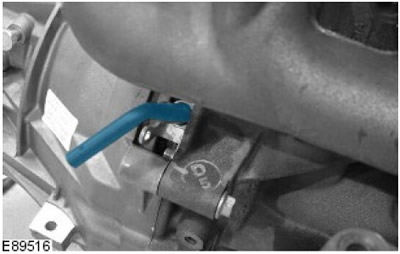

Поверните коленчатый вал в положение 50 градусов до ВМТ. Вставьте специальный инструмент через отверстие датчика CKP.






2. ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

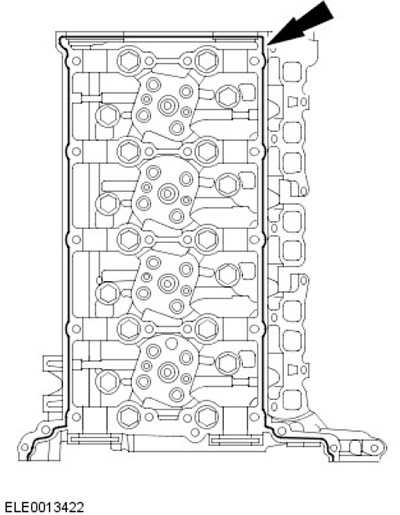

Нанесите полоску рекомендованного герметика диаметром 2,5 мм на головку цилиндров.






3. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите оба распределительных вала. Смажьте шейки и кулачки распределительных валов чистым моторным маслом.

4. ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в указанной последовательности. Невыполнение этого указания может привести к повреждению автомобиля.

ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

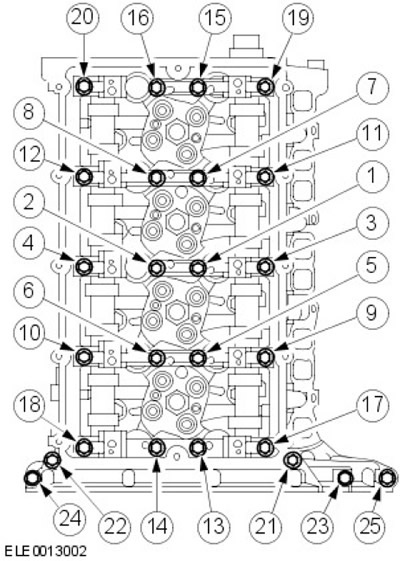

Установите корпус распределительных валов.

  • Стадия 1: Затяните болты с 1 по 22 с моментом затяжки 23 Нм.
  • Стадия 2: Затяните болты с 23 по 25 с моментом затяжки 10 Нм.






5. Закрепите трубку щупа указателя уровня масла. Затяните болт усилием 10 Нм.

6. Закрепите опорный кронштейн жгута проводов двигателя.

  • Затяните гайку (момент затяжки 10 Нм).
  • Затяните болт усилием 10 Нм.

7. Закрепите жгут электропроводки двигателя. Закрепите хомутами.

8. Установите опорный кронштейн генератора. Затяните болты (момент затяжки 25 Нм).

9. Установите кронштейн теплозащитного экрана турбокомпрессора.

  • Затяните болт M6 усилием 10 Нм.
  • Затяните болты М8 (момент затяжки 20 Нм).

10. Установите теплозащитный экран турбокомпрессора. Затяните усилием 7 Нм.

Автомобили с системой кондиционирования воздуха

11. Установите компрессор кондиционера.

За дополнительной информацией обратитесь к главе: Компрессор системы кондиционирования (412-03 Кондиционирование воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка).

Все автомобили

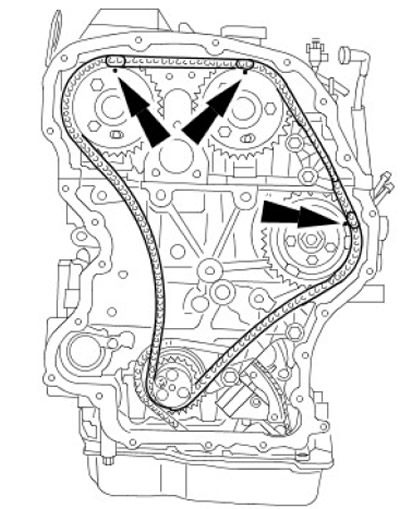

12. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что окрашенные звенья совмещены с установочными метками. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите звездочки и цепи ГРМ на распределительные валы.






13. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в том, что натяжитель цепи газораспределительного механизма полностью оттянут. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите направляющие и натяжитель цепи газораспределительного механизма.

  • Затяните болты (момент затяжки 15 Нм).
  • Затяните гайку (момент затяжки 15 Нм).

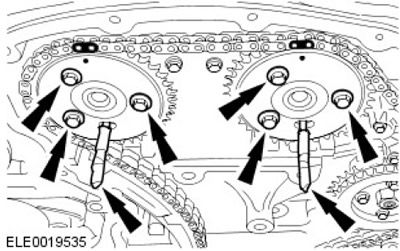

14. С помощью подходящего прутка диаметром 6 мм заблокируйте звездочки распределительных валов. Наживите болты звездочек распределительных валов.

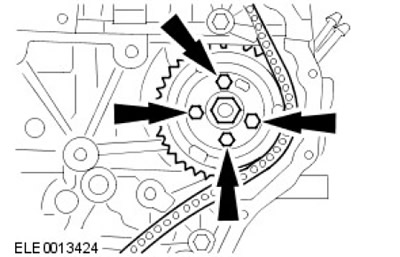

15. Наживите 4 болта звездочки ТНВД.






16. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что натяжитель цепи газораспределительного механизма полностью освобожден.

Разблокируйте натяжитель цепи газораспределительного механизма. Выверните шпильку.

17. Закрепите звездочки распределительных валов и звездочку ТНВД.

  • Затяните болт крепления звездочки впускного распределительного вала усилием 35 Нм.
  • Затяните болты звездочки ТНВД усилием 33 Нм.

18. Снимите специальные инструменты.

19. Извлеките 6-мм стержни.

20. Предостережения:

  • Используйте новые болты.
  • Убедитесь, что отверстия подачи масла в валах коромысел обращены вниз. Несоблюдение этого требования может привести к повреждению автомобиля.


ПРИМЕЧАНИЕ: Затяните болты в порядке, показанном на рисунке.

Установите валы коромысел.

  • Стадия 1: Затяните болты (момент затяжки 13 Нм).
  • Стадия 2: Затяните болты еще на 45 градусов.

21. Поверните коленчатый вал по часовой стрелке на 2 полных оборота.

22. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что специальный инструмент правильно установлен на маховике.

Проверьте фазы газораспределения, вставив специальный инструмент в отверстие датчика CKP.

23. Проверьте синхронизацию распределительного вала, вставив подходящий пруток диаметром 6 мм в отверстия звездочек распределительного вала.

24. Снимите специальные инструменты.

25. Извлеките 6-мм стержни.

26. Установите датчик СКР.

За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

27. Установите крышку распределительного механизма.

За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

28. Установите крышку головки цилиндров.

За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

29. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
