Ленд Ровер Дефендер (2007+). Масляный насос двигателя ID4 2.4L - снятие и установка




Специальный инструмент(ы)





Приспособление для установки, масляный насос 303-705



Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите поддон картера.

За дополнительной информацией обратитесь к главе: Масляный картер (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

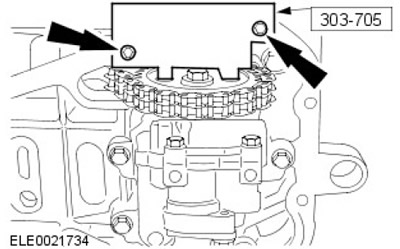

4. ПРИМЕЧАНИЕ: Специальный инструмент должен находиться в контакте со звездочкой масляного насоса.

Установите специальный инструмент в блок цилиндров и вверните, но не затягивайте 2 болта.

  • Прижмите специальный инструмент к звездочке масляного насоса.
  • Затяните 2 болта.

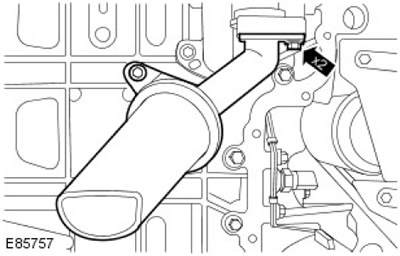

5. Снимите маслоприемный патрубок. Выверните два болта.

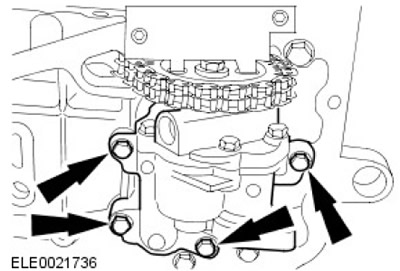

6. Отсоедините масляный насос. Выверните 4 болта.






7. ПРИМЕЧАНИЕ: Моторное масло выльется после того, как вы потянете за цепь книзу.

Снимите масляный насос. Потяните за цепь масляного насоса, чтобы снять цепь со звездочки.








Установка


1. ПРИМЕЧАНИЕ: Не затягивайте полностью болты топливного насоса на этой стадии.

Установите масляный насос.

  • Установите цепь на звездочку масляного насоса.
  • Вверните, но не затягивайте болты масляного насоса.

2. Закрепите масляный насос.

  • Отведите масляный насос вперед таким образом, чтобы звездочка касалась специального инструмента.
  • Затяните болты усилием 10 Нм (7 фунтов/фут).

3. Снимите специальные инструменты. Выверните два болта.

4. Установите маслоприемный патрубок. Затяните болты (момент затяжки 10 Нм).

5. Установите масляный картер.

За дополнительной информацией обратитесь к главе: Масляный картер (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

6. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
