Ленд Ровер Дефендер (2007+). Крышка привода газораспределительного механизма двигателя ID4 2.4L




Специальный инструмент(ы)





Приспособление для установки крышки ГРМ 303-682



Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Слейте жидкость из системы охлаждения.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).

4. Снимите кронштейн элементов привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Кронштейн механизма натяжения ремня/цепи привода агрегатов (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

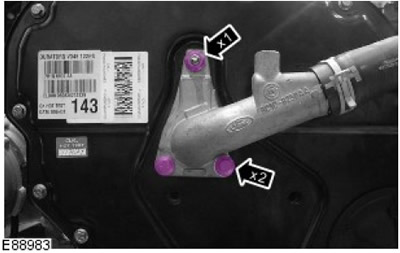

5. Установите коленчатый патрубок системы охлаждения головки цилиндров.

  • Снимите гайку.
  • Выверните два болта.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.






6. Снимите переднее уплотнение коленчатого вала.

За дополнительной информацией обратитесь к главе: Переднее уплотнение коленчатого вала (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

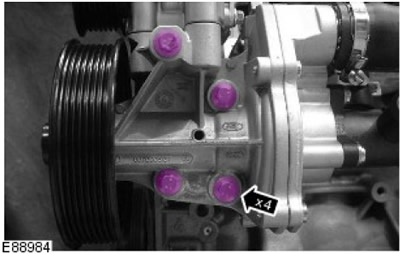

7. Переставьте шланг охлаждающей жидкости.

  • Выверните 4 болта.
  • Снимите прокладку и отправьте ее на утилизацию.

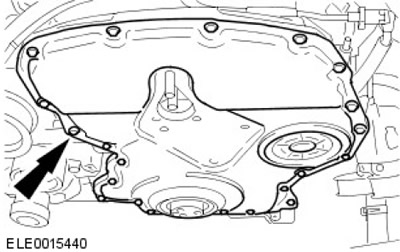

8. Используя подходящий инструмент, снимите и отбракуйте крышку ГРМ.

  • Выверните 20 болтов.
  • Отверните 2 гайки.








Установка


1. Очистите сопрягаемые поверхности крышки газораспределительного механизма двигателя.

2. Предостережения:

  • Установите новую крышку газораспределительного механизма двигателя. Невыполнение этого указания может привести к повреждению автомобиля.
  • Установите крышку газораспределительного механизма двигателя в течение пяти минут после нанесения герметика. Невыполнение этого указания может привести к повреждению автомобиля.


ПРИМЕЧАНИЕ: Могут иметься некоторые отличия от показанного на рисунках, но основная информация носит правильный характер.

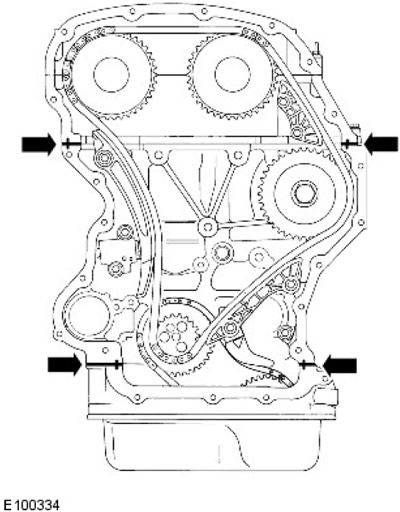

Нанесите валик герметика диаметром 3 мм на четыре тройника.

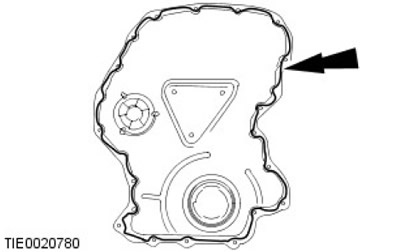

3. Нанесите валик герметика диаметром 3 мм на крышку газораспределительного механизма двигателя.






4. ПРЕДУПРЕЖДЕНИЕ: Удостоверьтесь в том, что крышка газораспределительного механизма двигателя не входит в контакт с двигателем до тех пор, пока не достигнуто правильное положение.

С помощью второго механика установите крышку газораспределительного механизма двигателя.

5. ПРИМЕЧАНИЕ: Для наглядности двигатель показан снятым.

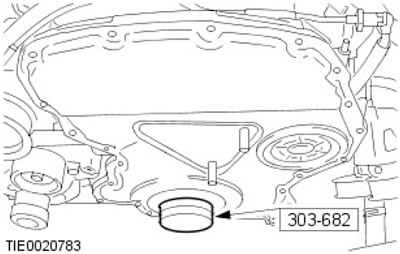

Используя специальный инструмент, отрегулируйте положение крышки газораспределительного механизма двигателя.

  • Вверните и затяните 2 болта крышки газораспределительного механизма двигателя усилием 6 Нм.
  • Вверните и затяните остальные 16 болтов крышки газораспределительного механизма двигателя и наверните и затяните 2 гайки усилием 6 Нм.
  • Ослабьте болты и гайки крышки газораспределительного механизма двигателя на 360 градусов.
  • Установите специальный инструмент.






6. Затяните гайки и болты крышки газораспределительного механизма двигателя.

  • Затяните гайки и болты крышки газораспределительного механизма двигателя усилием 3 Нм.

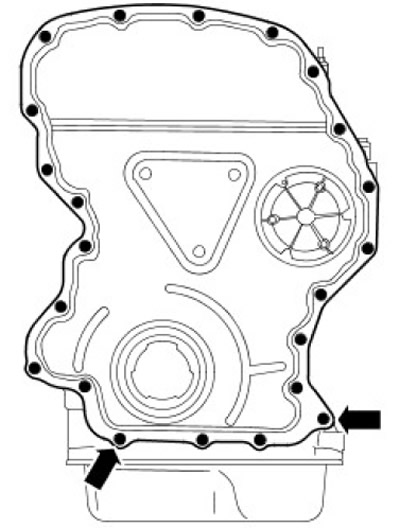

  • Затяните гайки и болты крышки газораспределительного механизма двигателя в следующей последовательности:
  • Затяните 2 указанных болта усилием 11 Нм.
  • Затяните остальные гайки и болты усилием 10 Нм.






7. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Закрепите насос охлаждающей жидкости.

  • Установите новую прокладку.
  • Затяните болты (момент затяжки 22 Нм).

8. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите коленчатый патрубок системы охлаждения на головку цилиндров.

  • Установите новое уплотнительное кольцо.
  • Затяните гайку (момент затяжки 22 Нм).
  • Затяните болты (момент затяжки 22 Нм).

9. Установите кронштейн компонентов привода вспомогательных агрегатов.

За дополнительной информацией обратитесь к главе: Кронштейн механизма натяжения ремня/цепи привода агрегатов (303-05 Привод аксессуаров - Дизельный двигатель ID4 2.4L, Снятие и установка).

10. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

11. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).
