Ленд Ровер Дефендер (2007+). Сборка двигателя ID4 2.4L - часть 5
68. ПРЕДОСТЕРЕЖЕНИЕ: Снимите и отбракуйте заглушки.
Подсоедините возвратный топливопровод форсунок. Установите зажимы.
69. Предостережения:
- Надавливайте на питающий топливопровод высокого давления, чтобы при подсоединении держать уплотнительные линзы в контакте с конусами топливных форсунок и топливного коллектора.
- Не допускайте ударов по уплотнительным линзам питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
- На этой стадии затяните соединения только усилием руки.
ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Установите новые питающие топливопроводы высокого давления.

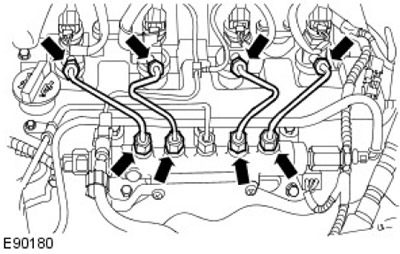

70. Предостережения:
- Затяните питающие топливопроводы высокого давления в порядке, показанном на рисунке.
- Снимите и отбракуйте заглушки.
Закрепите топливопроводы высокого давления.
- Стадия 1: Затяните штуцеры питающих топливопроводов высокого давления на топливных форсунках и топливном насосе усилием 35 Нм.
- Стадия 2: Затяните зажимы питающего топливопровода высокого давления усилием 10 Нм.
- Стадия 3: Затяните болты топливного коллектора усилием 23 Нм.
- Стадия 4: Затяните штуцеры питающего топливопровода высокого давления со стороны топливного коллектора усилием 35 Нм.
71. Установите жгут электропроводки двигателя.

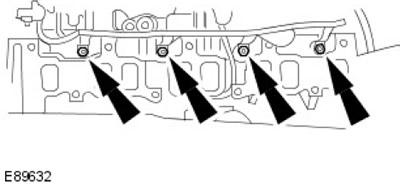

72. Подсоедините жгут электропроводки свечей подогрева. Затяните гайки (момент затяжки 2 Нм).

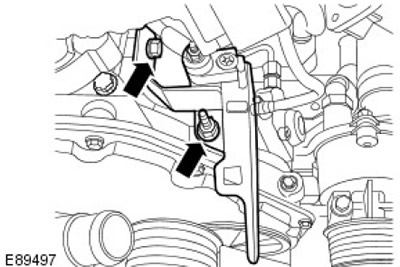

73. Закрепите опорный кронштейн жгута проводов двигателя.
- Затяните гайку (момент затяжки 10 Нм).
- Затяните болт усилием 10 Нм.

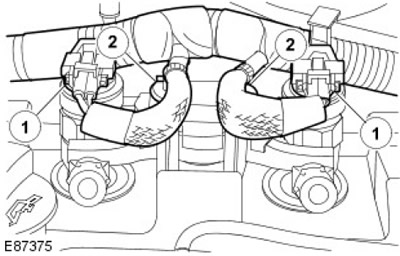

74. Подсоедините электрические разъемы форсунок.

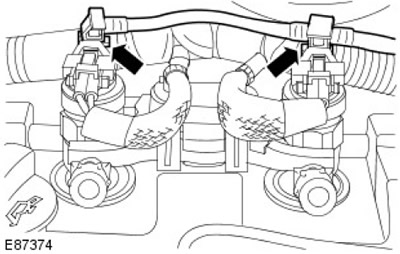

- Закрепите жгут проводов форсунок.
- Закрепите хомутами.

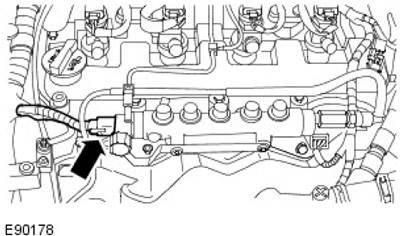

75. Соедините электрический разъем датчика давления в топливном коллекторе (FRP).
76. ПРИМЕЧАНИЕ: Удостоверьтесь в правильности расположения жгута электропроводки двигателя.

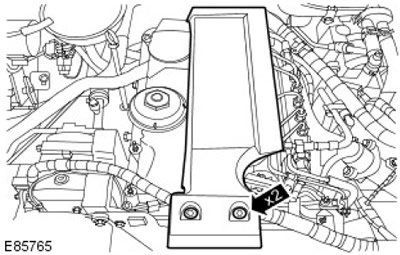

Установите на место крышку двигателя. Затяните болты (момент затяжки 10 Нм).

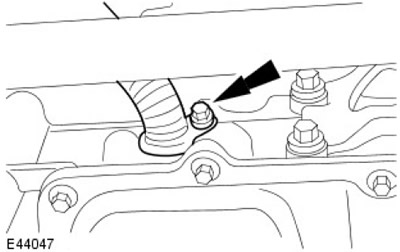

77. ПРЕДОСТЕРЕЖЕНИЕ: Снимите и отбракуйте заглушки.
Установите возвратный маслопровод турбокомпрессора.
- Установите уплотнительное кольцо.
- Установите хомут.
- Затяните болт (момент затяжки 22 Нм).

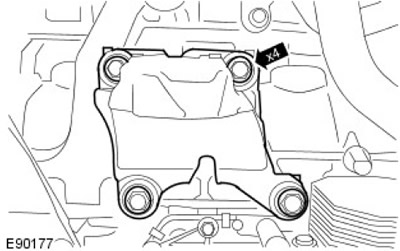

78. Установите кронштейн правой опоры двигателя. Затяните болты (момент затяжки 63 Нм).
79. ПРЕДОСТЕРЕЖЕНИЕ: Необходимо использовать новые гайки.
ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

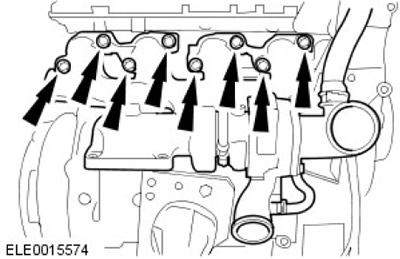

Установите турбокомпрессор в сборе с выпускным коллектором.
- Установите новую прокладку.
- Затяните гайки (момент затяжки 40 Нм).
- Затяните болты (момент затяжки 40 Нм).

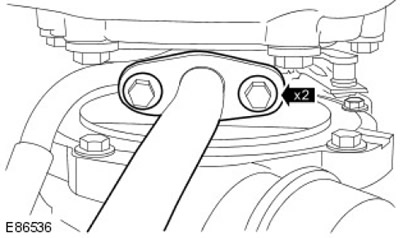

80. Закрепите возвратный маслопровод турбокомпрессора.
- Установите новую прокладку.
- Затяните болты (момент затяжки 10 Нм).

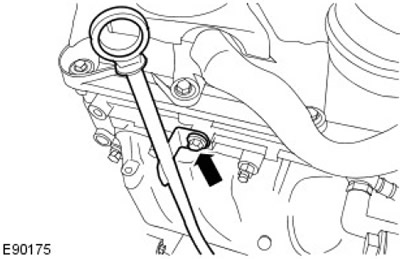

81. ПРЕДОСТЕРЕЖЕНИЕ: Снимите и отбракуйте заглушки.
Вставьте щуп указателя уровня масла и установите трубку указателя уровня масла.
- Установите уплотнительное кольцо.
- Затяните болт (момент затяжки 10 Нм).
- Закрепите жгут проводов.

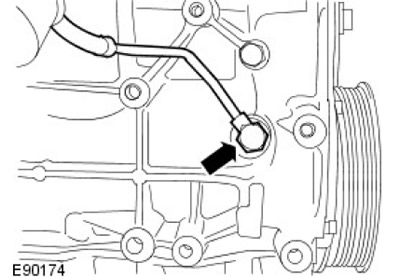

82. ПРЕДОСТЕРЕЖЕНИЕ: Снимите и отбракуйте заглушки.
ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Подсоедините питающий маслопровод турбокомпрессора.
- Установите новые уплотнительные шайбы.
- Затяните полый болт усилием 35 Нм.

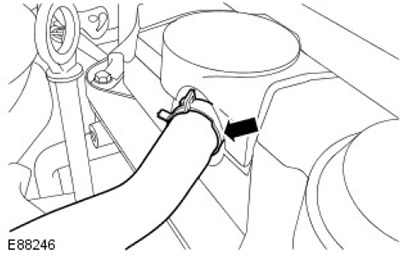

83. Подсоедините трубопровод сапуна. Зафиксируйте зажим.

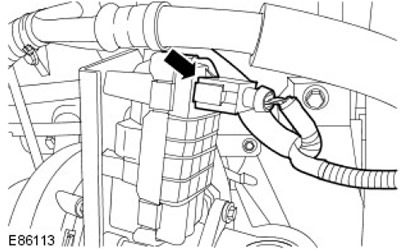

84. Подсоедините электрический разъем привода турбокомпрессора.

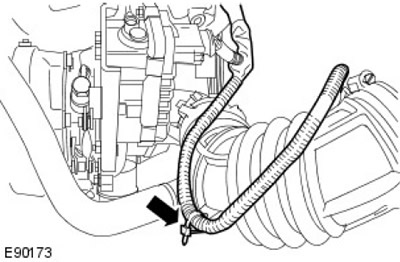

85. Закрепите жгут электропроводки датчика массового расхода воздуха (MAF). Закрепите с помощью хомута.

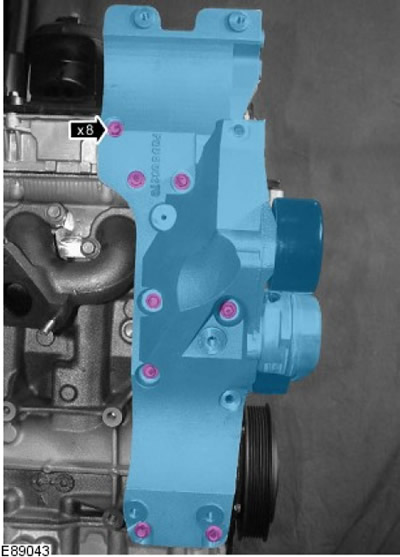

86. Установите опорный кронштейн генератора. Затяните болты (момент затяжки 25 Нм).
87. Установите кронштейн теплозащитного экрана турбокомпрессора.
- Затяните болт M6 усилием 10 Нм.
- Затяните болты М8 (момент затяжки 20 Нм).
