Ленд Ровер Дефендер (2007+). Разборка двигателя ID4 2.4L - часть 3

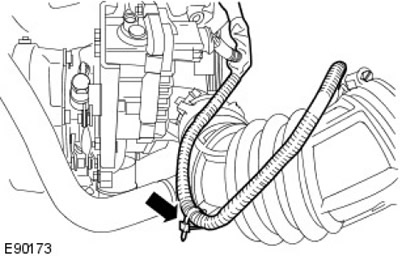

35. Высвободите жгут электропроводки датчика массового расхода воздуха (MAF). Обрежьте хомут.

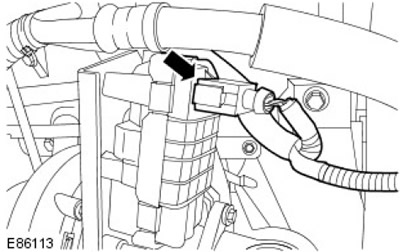

36. Отсоедините электрический разъем привода турбокомпрессора.

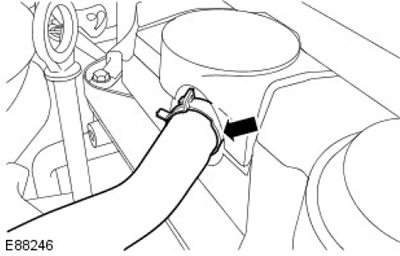

37. Отсоедините трубопровод сапуна. Освободите зажим.






38. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

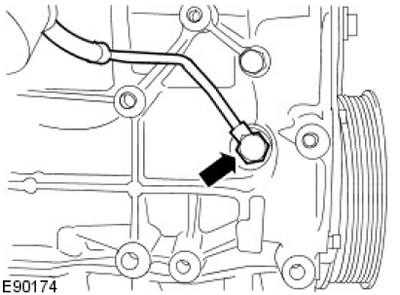

Отсоедините питающий маслопровод турбокомпрессора.

  • Выверните полый болт.
  • Снимите уплотнительные шайбы и отбракуйте их.






39. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

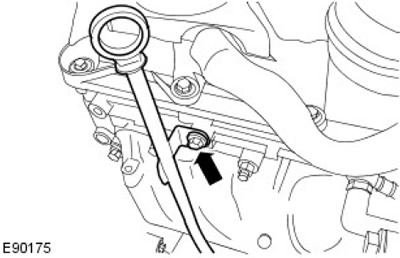

Снимите трубку указателя уровня масла и указатель уровня масла.

  • Выверните болт.
  • Отсоедините жгут электропроводки.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.

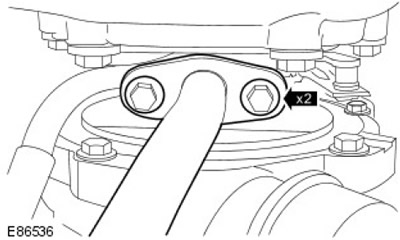

40. Отсоедините возвратный маслопровод турбокомпрессора.

  • Выверните два болта.
  • Снимите прокладку и отправьте ее на утилизацию.

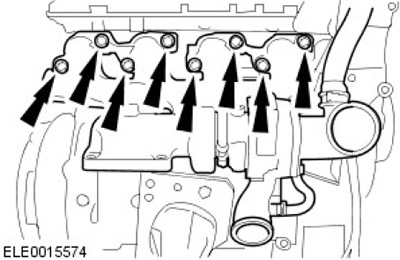

41. Снимите выпускной коллектор в сборе с турбокомпрессором.

  • Отверните две гайки и отбракуйте их.
  • Выверните 6 болтов.
  • Снимите прокладку и отправьте ее на утилизацию.

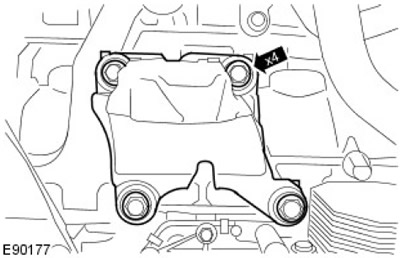

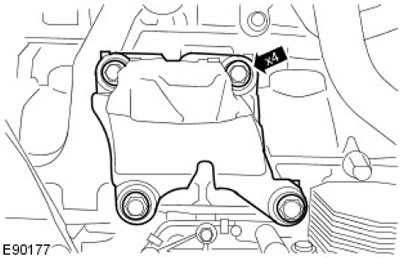

42. Снимите кронштейн правой опоры двигателя. Выверните 4 болта.

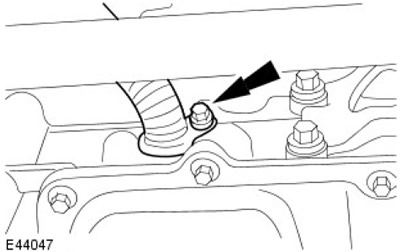

43. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Снимите возвратный маслопровод турбокомпрессора.

  • Выверните болт.
  • Снимите хомут.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.

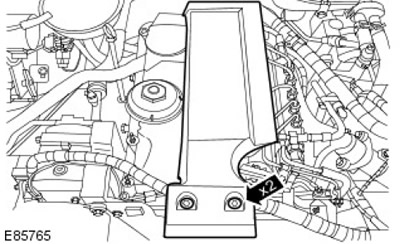

44. Снимите кожух двигателя. Выверните два болта.

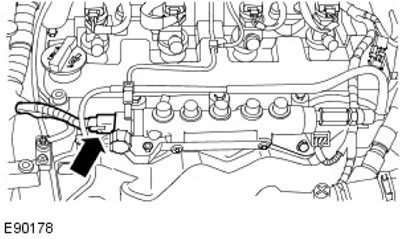

45. Отсоедините электрический разъем датчика давления в топливном коллекторе (FRP).

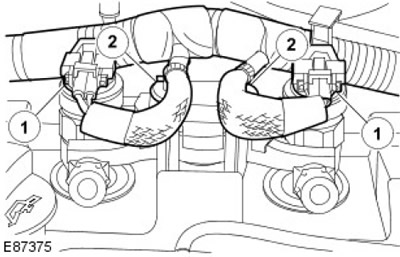

46. Отсоедините четыре электрических разъема форсунок.

  • Отсоедините жгут электропроводки форсунок.
  • Отпустите 7 зажимов.

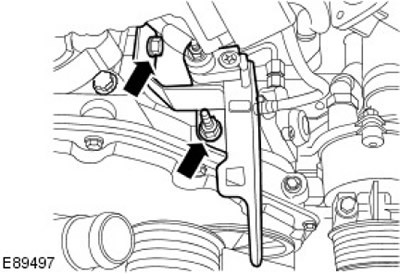

47. Установите опорный кронштейн жгута электропроводки двигателя.

  • Снимите гайку.
  • Выверните болт.

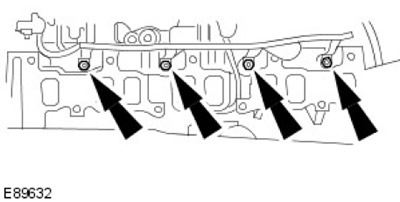

48. Освободите жгут электропроводки свечей подогрева. Отверните четыре гайки.






49. Снимите жгут электропроводки двигателя.
