Ленд Ровер Дефендер (2007+). Элементы системы распредвала двигателя ID4 2.4L


Основными элементами системы распредвала являются:

  • Приводная шестерня в сборе
  • Передняя крышка

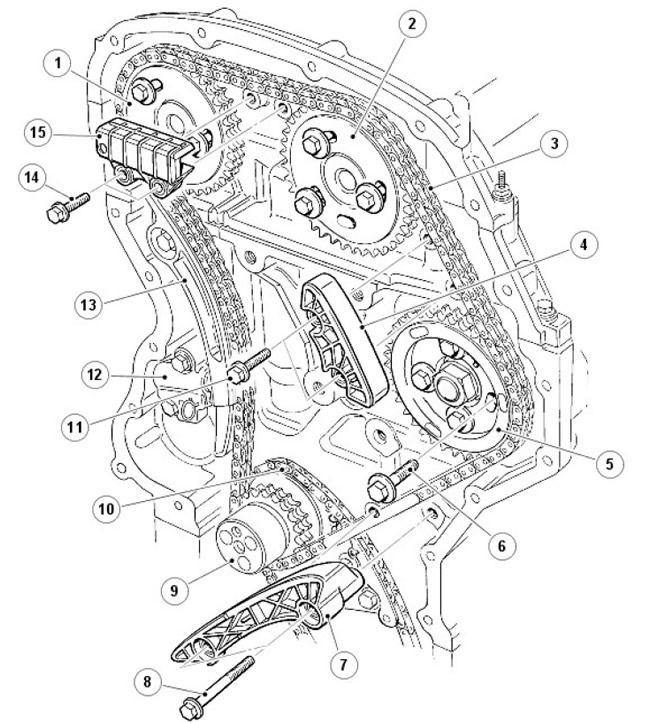

Приводная шестерня








Поз. № запасной части Наименование
1 - Звездочка выпускного вала
2 - Звездочка впускного вала
3 - Основная приводная цепь
4 - Направляющая основной приводной цепи
5 - Звездочка ТНВД
6 - Болт (4 шт.)
7 - Направляющая основной приводной цепи
8 - Болт (2 шт.)
9 - Звездочка коленчатого вала
10 - Дополнительная приводная цепь
11 - Болт (2 шт.)
12 - Автоматический натяжитель
13 - Рычаг натяжителя основной приводной цепи
14 - Болт (4 шт.)
15 - Направляющая основной приводной цепи

Многозвенная основная приводная цепь передает вращение от звездочки коленвала к выпускному распределительному валу, впускному распределительному валу и ТНВД. Дополнительная приводная цепь передает вращение от звездочки коленвала к маслонасосу, расположенному в нижней части лестничной рамы.

Приводная звездочка крепится на коленчатом валу одним болтом, 3 болта фиксируют демпфер крутильных колебаний на коленвале через отверстия в приводной звездочке. Положение звездочек впускного и выпускного распределительных валов регулируется с помощью инструмента для втулок и регулировочного штифта. После установки в правильном положении 3 болта используются для крепления звездочек на распредвалах.

Каждая цепь имеет гидравлический натяжитель, работающий на моторном масле. Смазка основной цепи осуществляется через шприцевые трубки, расположенные в центре передней части блока цилиндров. Дополнительная цепь смазывается путем разбрызгивания масла, поступающего от лестничной рамы и из поддона картера. Натяжитель первичной цепи воздействует на поворотные гибкие пластины натяжителя. Натяжитель вторичной цепи воздействует непосредственно на цепь. Направляющие установлены с приводной стороны первичных цепей.

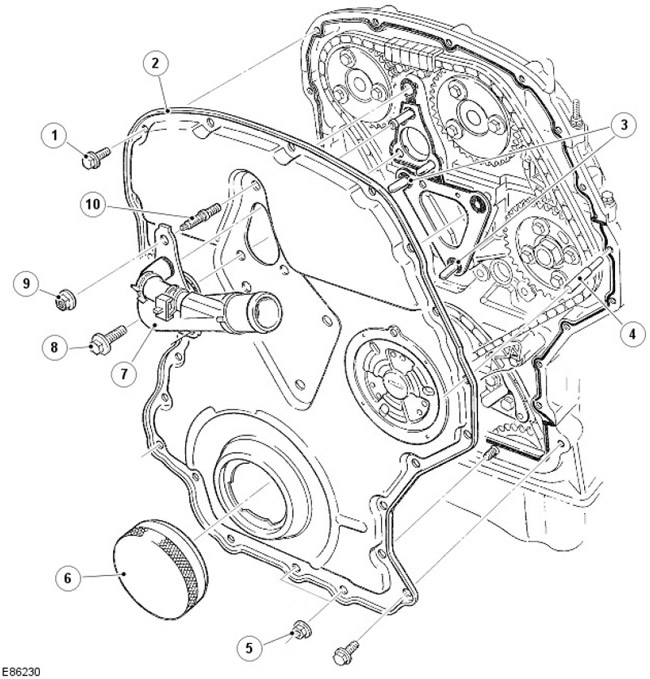

Передняя крышка








Поз. № запасной части Наименование
1 - Болт (20 шт.)
2 - Передняя крышка
3 - Штифт
4 - Направляющий палец
5 - Гайка (2 шт.)
6 - Центрирующий инструмент
7 - Водовыпускное устройство
8 - Болт (2 шт.)
9 - Гайка
10 - Шпилька

Передняя крышка из штампованной стали крепится 20 болтами к передней части блока цилиндров, головке блока и лестничной раме, и уплотняется небольшим количеством силиконового герметика для вулканизации при комнатной температуре (RTV).

Для установки передней крышки требуется специальный инструмент, который вставляется в отверстие звездочки распредвала для центрирования крышки.
