Ленд Ровер Дефендер (2007+). Противоугонная система - активная - часть 2

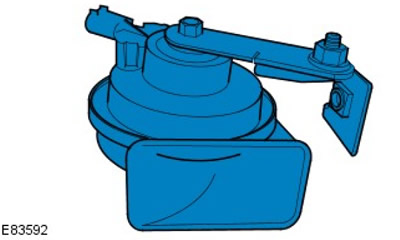

Сирена противоугонной сигнализации







Автомобили, не оснащенные сиреной с резервным аккумуляторным питанием, оборудуются сиреной противоугонной сигнализации. Сирена противоугонной сигнализации находится за фарой правого RH переднего крыла. Подачей питания на сирену противоугонной системы управляет модуль системы защиты от краж через реле, установленное под сиденьем водителя.

При срабатывании системы защиты от краж сирена противоугонной сигнализации издает пульсирующий или постоянный звуковой сигнал (в зависимости от законодательства рынка сбыта).

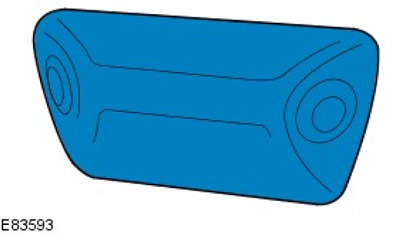

Модуль выявления проникновения







Модуль выявления проникновения контролирует перемещения в салоне автомобиля. Модуль устанавливается:

  • на моделях 90/110 с кузовом универсал - в верхней части правой RH стойки B
  • на пикапах 90/110 - на обивке потолка рядом с зеркалом заднего вида
  • на моделях 130 с сдвоенной кабиной - с правой RH стороны на обивке потолка, над передней дверью.

Модуль выявления проникновения генерирует ультразвуковые волны. Измеряя отраженный сигнал, модуль выявления проникновения сначала определяет "образ" салона автомобиля, а затем вычисляет - есть ли движение в этой области.

Модуль выявления проникновения соединен непосредственно с модулем системы защиты от краж. При обнаружении движения в салоне модуль выявления проникновения передает пульсирующий сигнал переменного напряжения в модуль системы защиты от краж, активируя сигнализацию.

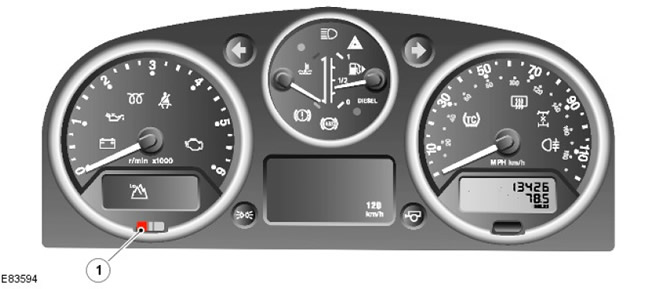

Щиток приборов








Поз. № запасной части Наименование
1 - Индикатор системы защиты от краж

На щитке приборов расположен индикатор системы защиты от краж. Индикатор обеспечивает визуальное отображение состояния системы защиты от краж. При включении системы защиты от краж индикатор быстро мигает (8 Гц) в течение 10 секунд. В течение этого периода модуль системы защиты от краж активирует систему. По истечении 10 секунд индикатор начинает мигать медленно (1 Гц), как сдерживающее средство от воров. Индикатор системы защиты от краж активируется непосредственно модулем системы защиты от краж.

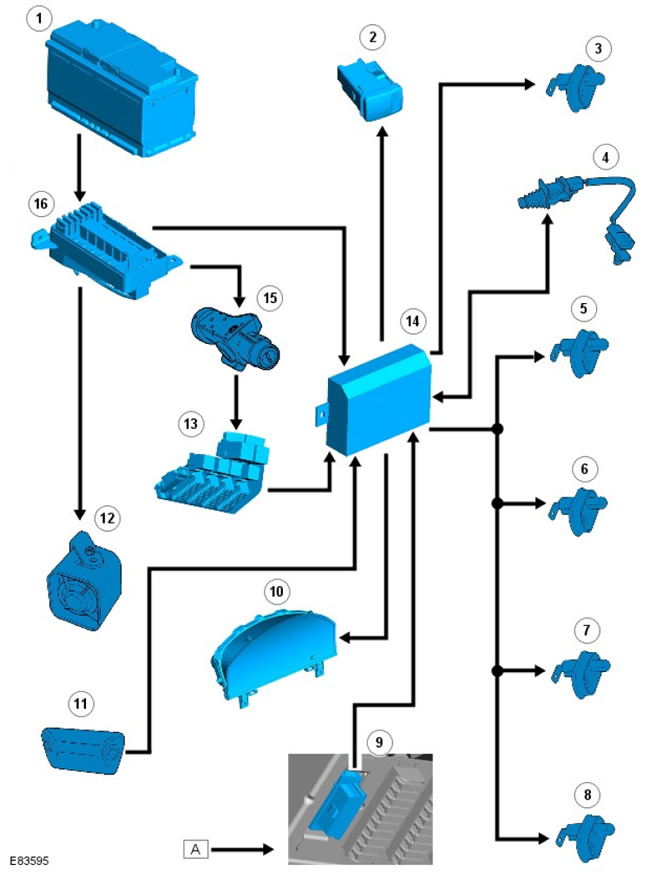

Схема управления - сирена с резервным аккумуляторным питанием


ПРИМЕЧАНИЕ: A = проводное соединение







Поз. № запасной части Наименование
1 - Аккумулятор
2 - Кнопка аварийной световой сигнализации
3 - Переключатель двери водителя
4 - Контактный датчик капота
5 - Переключатель двери переднего пассажира
6 - Переключатель правой RH задней двери (если установлен)
7 - Переключатель левой LH задней двери (если установлен)
8 - Переключатель двери багажного отделения
9 - Диагностический разъём
10 - Щиток приборов
11 - Модуль выявления проникновения
12 - Сирена с резервным аккумуляторным питанием
13 - центральный блок предохранителей (CJB)
14 - Модуль системы защиты от краж
15 - Выключатель зажигания
16 - BJB

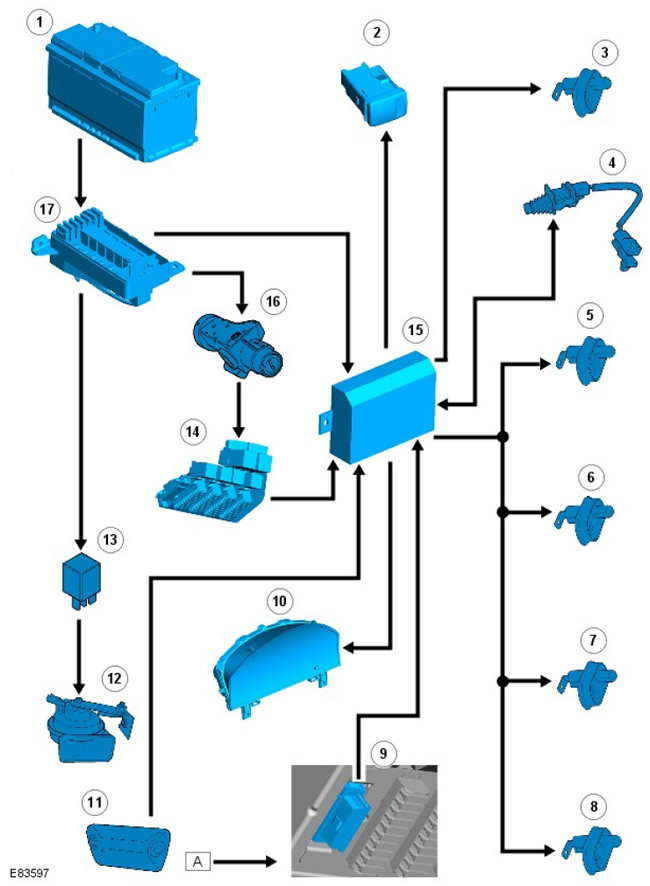

Схема управления - сирена противоугонной сигнализации


ПРИМЕЧАНИЕ: A = проводное соединение







Поз. № запасной Наименование
1 части Аккумулятор
2 - Кнопка аварийной световой сигнализации
3 - Переключатель двери водителя
4 - Контактный датчик капота
5 - Переключатель двери переднего пассажира
6 - Переключатель правой RH задней двери (если установлен)
7 - Переключатель левой LH задней двери (если установлен)
8 - Переключатель двери багажного отделения
9 - Диагностический разъём
10 - Щиток приборов
11 - Модуль выявления проникновения
12 - Звуковой сигнал противоугонной сигнализации
13 - Реле звукового сигнала противоугонной сигнализации
14 - CJB
15 - Модуль системы защиты от краж
16 - Выключатель зажигания
17 - BJB



Принципы работы


При получении правильного кода от пульта дистанционного управления модуль системы защиты от краж активирует системы охраны периметра и объема. Модуль системы защиты от краж также активирует пассивную систему блокировки двигателя.

За дополнительной информацией обратитесь к главе: Противоугонная система - пассивная (419-01B Противоугонная система - пассивная, Описание и принцип действия).

После включения системы защиты от краж она может сработать до 3 раз в любом из режимов активации. Периметрическая охрана

Периметрическая охрана - это контроль всех открываемых панелей (дверей салона/багажного отделения и капота) на предмет несанкционированного доступа. Модуль системы защиты от краж контролирует состояние всех открываемых панелей с помощью системы проводных соединений.

Переключатель двери водителя и переключатель капота соединяются с модулем системы защиты от краж посредством отдельных проводов. Остальные открываемые панели соединены параллельно и подключены к модулю системы защиты от краж одним кабелем.

Все переключатели разомкнуты. В случае открытия панели контакты переключателя замыкаются и создается контур заземления. Контуры заземления создаются для всех участков кузова за исключением капота, для которого контур заземления обеспечивается через модуль системы защиты от краж. Когда модуль системы защиты от краж обнаруживает контур заземления, он устанавливает факт открытия панели и включает сигнализацию.



Объемная охрана


Объемная охрана контролирует движение в салоне. При первом включении системы модуль защиты от краж приостанавливает объемную охрану на 15 секунд. В течение этого периода воздушные волны в салоне стихают; это позволяет предотвратить ложные срабатывания. Модуль системы защиты от краж контролирует движение в салоне автомобиля с помощью модуля выявления проникновения. Модуль системы защиты от краж включает объемную охрану только в том случае, если модуль выявления проникновения не отмечает колебаний в течение 15 секунд. Если в течение 15 обнаружено движение, отсчет 15-секундного периода задержки снова начинается с 0.

Объемную охрану можно деактивировать двумя способами:

  • Замкнув ключом дверь водителя вместо использования радиочастотного пульта дистанционного управления.
  • Заперев автомобиль пультом управления, пока дверь водителя открыта. Если после этого захлопнуть дверь водителя, включится только периметрическая охрана.



Визуальные индикаторы


ПРИМЕЧАНИЕ: Визуальные и звуковые предупреждающие сигналы зависят от законодательства, действующего в конкретной стране.

При включении системы защиты от краж ее модуль подает команду на трехкратное включение световой аварийной сигнализации. Световая аварийная сигнализация управляется 2 командами модуля системы защиты от краж: одна включает левые LH фонари, вторая - правые RH фонари. Включение световой аварийной сигнализации осуществляется сигналом модуля защиты от краж, соответствующим напряжению аккумуляторной батареи. Сигнал выключения фонарей соответствует напряжению на "массе".

Модуль системы защиты от краж управляет также работой соответствующего индикатора на щитке приборов. По команде модуля индикатор мигает с частотой 8 Гц в течение 10 секунд, затем переходит на частоту 1 Гц.

В случае срабатывания системы защиты от краж ее модуль включает световую сигнализацию на 30 секунд с интервалами 0,5 секунд.



Звуковые сигналы


В случае срабатывания системы защиты от краж ее модуль активирует звуковой сигнал. В зависимости от законодательства рынка сбыта звуковой сигнал подается сиреной противоугонной сигнализации, либо сиреной с резервным аккумуляторным питанием. Согласно этому законодательству сирена может издавать постоянный или пульсирующий звуковой сигнал.

В зависимости от спецификации автомобиля модуль системы защиты от краж подает питание на сирену с резервным аккумуляторным питанием или на сирену противоугонной сигнализации. Для включения сирены модуль системы защиты от краж прекращает подачу питания и создает контур заземления.
