Снятие

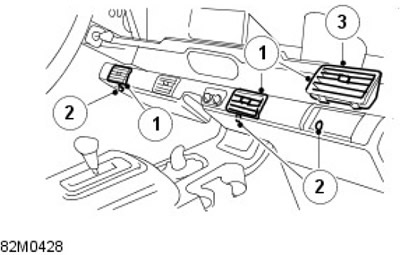

1. Рычагом подденьте каждый нижний угол и отсоедините воздуховоды холодного воздуха от дефлекторов панели приборов.
2. Выверните винт крепления обратной стороны дефлекторов к панели приборов.
3. Выверните три винта крепления внутренней стороны дефлекторов к панели приборов.

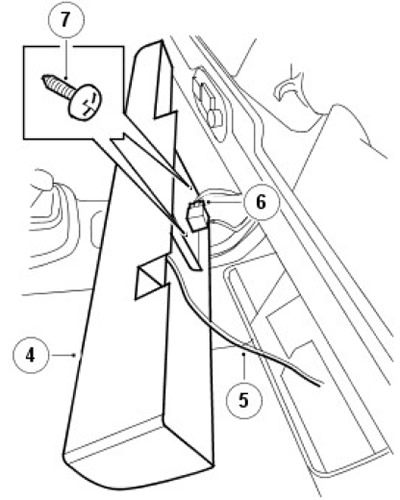

4. Приподнимите и отведите дефлекторы панели приборов в сторону от корпуса испарителя.
5. Извлеките капиллярную трубку из ребер испарителя.
6. Рассоедините электрический разъем реле блокировки вентилятора.
7. Выверните два винта крепления крышки к задней части дефлекторов панели приборов.

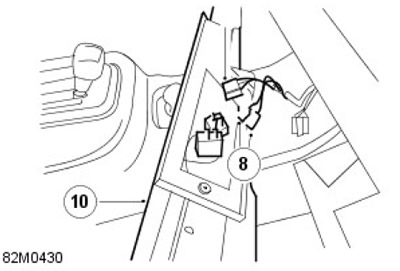

8. Отпустите два разъема на регуляторе температуры.
9. Рассоедините электрический разъем на переключателе вентилятора.
10. Снимите дефлекторы панели приборов.

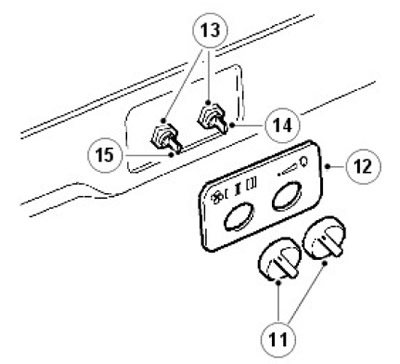

11. Снимите ручки управления с переключателей.
12. Снимите панель переключателей.
13. Отверните гайки крепления переключателей к дефлекторам панели приборов.
14. Снимите регулятор температуры.
15. Снимите переключатель вентилятора.
16. Переставьте элементы на новые дефлекторы панели приборов.
Установка
1. Установите дефлекторы панели приборов в сборе и состыкуйте электрический разъем переключателя вентилятора.
2. Состыкуйте разъемы на регуляторе температуры.
3. Установите капиллярную трубку на правую сторону дефлекторов панели приборов.
4. Вверните винты крепления крышки к задней части дефлекторов панели приборов.
5. Состыкуйте электрический разъем реле блокировки вентилятора.
6. Установите дефлекторы панели приборов и вставьте капиллярную трубку 60 мм в пластины испарителя.
7. Установите дефлекторы на панель приборов и над корпусом испарителя и закрепите винтами.
8. Установите воздуховоды холодного воздуха.
9. Выполните проверку системы.
За дополнительной информацией обратитесь к главе: Проверки системы хладагента (412-00 Система климат-контроля - Общие сведения, Общие процедуры).
