Ленд Ровер Дефендер (2007+). Корпус отопителя - снятие и установка




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

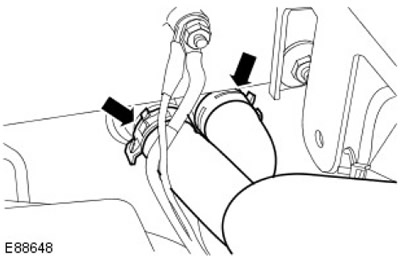

2. Отсоедините шланги радиатора отопителя.

  • С помощью подходящего зажима закрепите шланги отопителя.
  • Отпустите два зажима.






3. Снимите панель управления.

За дополнительной информацией обратитесь к главе: Панель управления (501-12 Панель приборов и консоль, Снятие и установка).

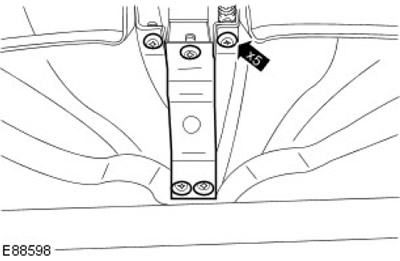

4. ПРИМЕЧАНИЕ: Зажимы следует выбросить.

Снимите опорный кронштейн аудиоблока. Снимите и отбракуйте 5 зажимов.






5. Снимите левый воздуховод обдува стекла. Снимите хомут.

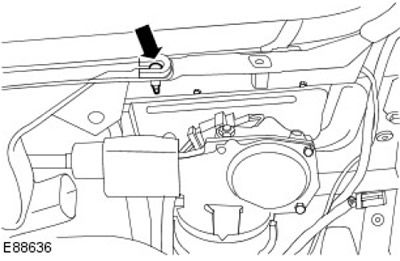

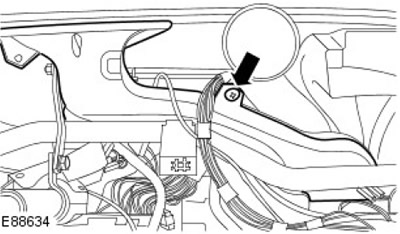

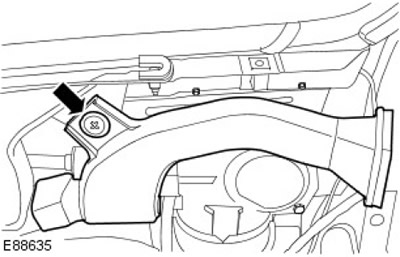

6. Освободите левый воздуховод обогрева стекла. Удалите винт.

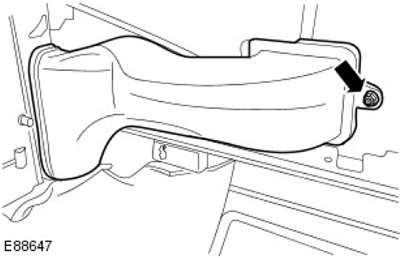

7. Снимите левый воздуховод обогрева стекла. Снимите хомут.






8. Снимите правый воздуховод обдува стекла. Снимите хомут.

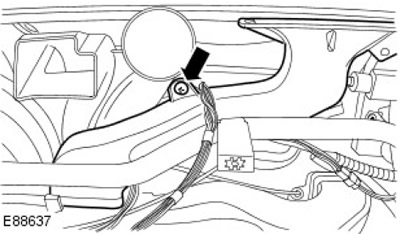

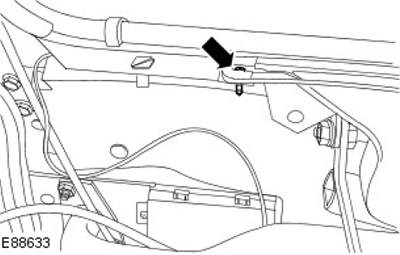

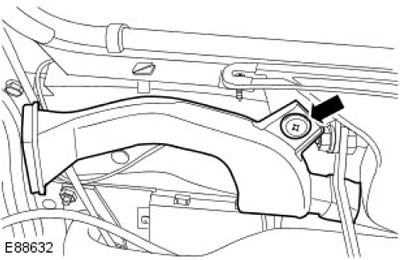

9. Освободите правый воздуховод обогрева стекла. Удалите винт.






10. Снимите правый воздуховод. Снимите хомут.

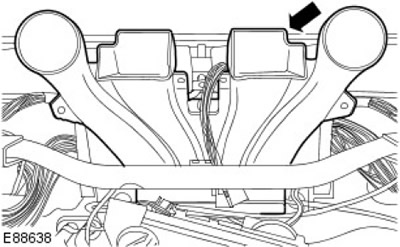

11. Снимите центральный дефлектор.






12. Снимите впускной воздуховод. Снимите гайку.

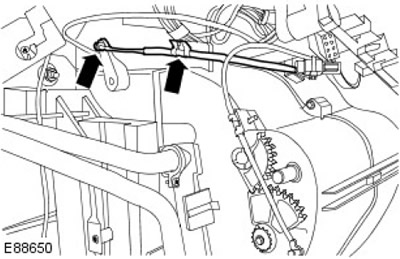

13. Отсоедините трос управления заслонкой воздуховода обогрева стекла. Освободите зажим.

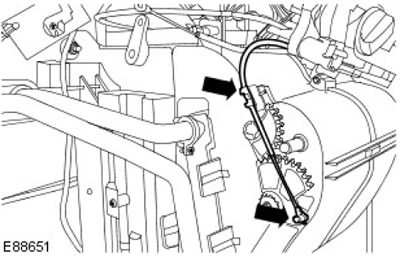

14. Отсоедините трос управления заслонкой воздуховода обогрева ниши для ног. Освободите зажим.

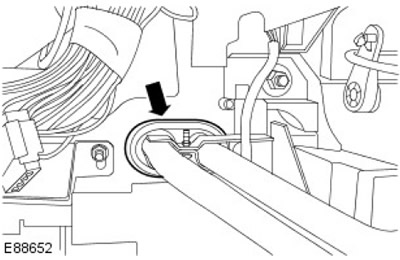

15. Извлеките втулку из перегородки.

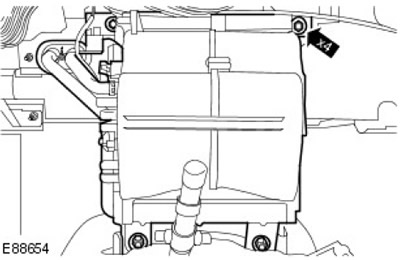

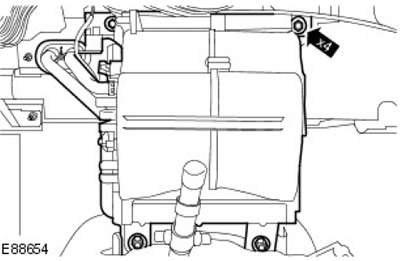

16. Снимите корпус радиатора отопителя. Отверните 4 гайки.








Установка


1. Установите элементы на место, действуя в обратной последовательности. Затяните (момент затяжки 15 Нм).






2. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
