Снятие
1. Снимите консоль панели управления.
За дополнительной информацией обратитесь к главе: Консоль панели приборов (501-12 Панель приборов и консоль, Снятие и установка).

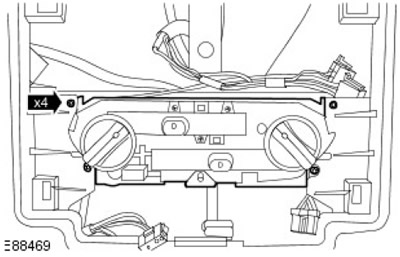

2. Снимите панель управления системы климат-контроля. Выкрутите 4 винта.

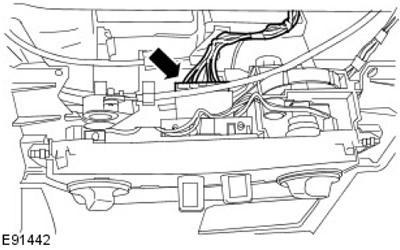

3. Отсоедините электрический разъем переключателя скорости вентилятора.

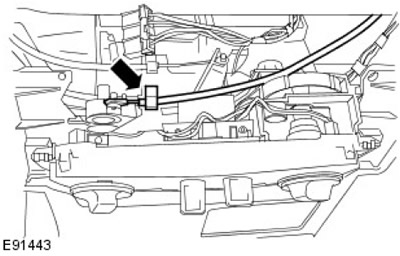

4. Отсоедините трос управления заслонкой воздуховода. Освободите зажим.

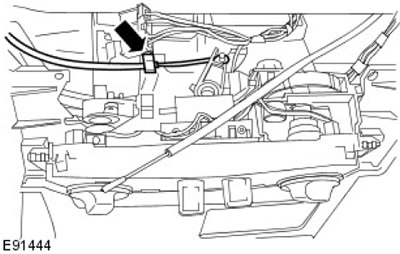

5. Отсоедините трос управления регулятором отопителя. Освободите зажим.

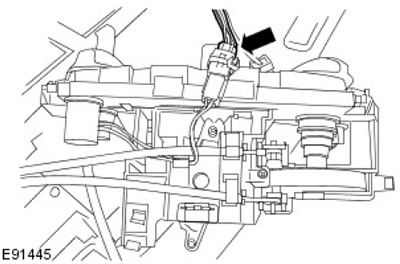

6. Отсоедините электрический разъем подсветки системы управления микроклиматом.

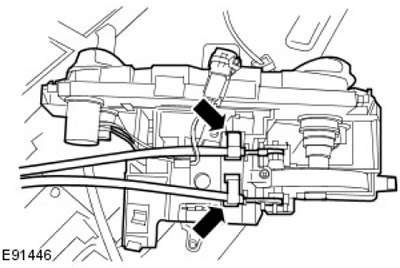

7. Снимите блок системы управления микроклиматом в сборе.
- Освободите зажимы.
- Отсоедините 2 троса управления заслонкой смесителя воздуха.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
