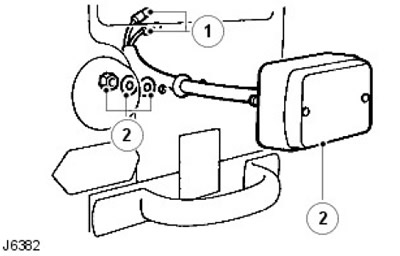

Ленд Ровер Дефендер (2007+). Фонарь заднего хода




Снятие


ПРИМЕЧАНИЕ: В этой процедуре описаны снятие и установка фонаря заднего хода и заднего противотуманного фонаря.

1. Работая из-под автомобиля, снимите защитную крышку и рассоедините разъемы в электропроводке фонарей.

2. Отверните две гайки, снимите шайбы и снимите фонарь в сборе с автомобиля.








Установка


1. Пропустите провода фонаря через уплотнительную втулку и установите шпильки фонаря в кузов автомобиля.

2. Наверните гайки и подсоедините провода фонаря к жгуту электропроводки автомобиля.

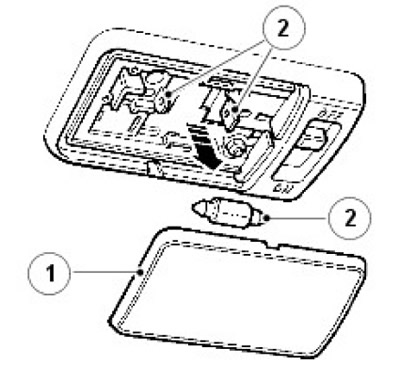

Ленд Ровер Дефендер (2007+). Колба лампы освещения салона




Снятие


1. Снимите рассеиватель с фонаря.

2. Разведите контакты патрона лампы и снимите лампу.








Установка


1. Разведите контакты патрона лампы и установите лампу.

2. Установите рассеиватель фонаря.

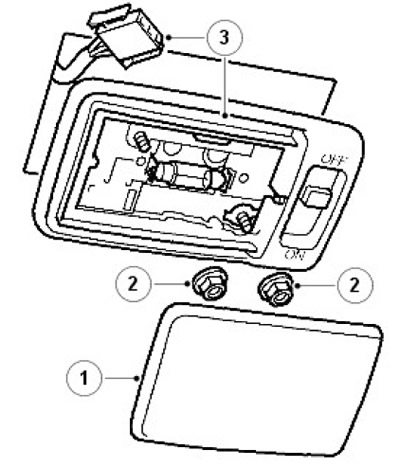

Ленд Ровер Дефендер (2007+). Лампа освещения салона



Снятие


1. Снимите рассеиватель с плафона.

2. Отверните две гайки крепления плафона к обшивке потолка и опорному кронштейну на крыше.

3. Снимите плафон со шпилек опорного кронштейна и рассоедините разъем жгута электропроводки.






4. Снимите плафон освещения салона.



Установка


1. Состыкуйте разъем жгута электропроводки и расположите плафон на шпильках опорного кронштейна. Проследите за тем, чтобы проушина переключателя плафона была правильно расположена в основании плафона.

2. Зафиксируйте плафон на опорном кронштейне и установите рассеиватель.
