Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите кожух рулевой колонки.
За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).
3. Снимите электродвигатель очистителя лобового стекла.
За дополнительной информацией обратитесь к главе: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

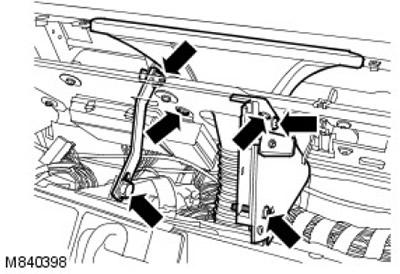

4. Выверните два винта и сдвиньте переключатель вентилятора отопителя в сторону.
5. Выверните два винта крепления воздуховода устранения запотевания стекла со стороны водителя.
6. Отсоедините трубопровод от воздуховода устранения запотевания стекла и снимите воздуховод.
7. Выверните болт и отверните гайку крепления опорного кронштейна рулевой колонки и снимите кронштейн.

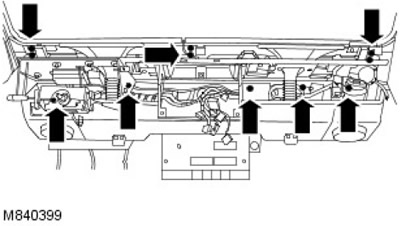

8. Выверните 11 винтов крепления опорной балки панели приборов.

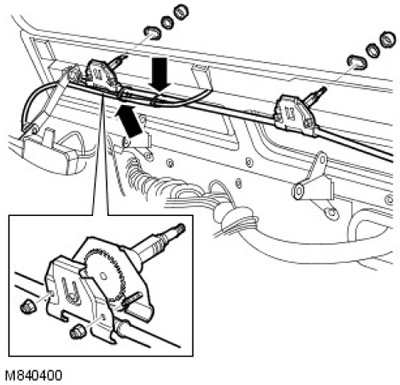

9. Снимите хомутики крепления трубопровода омывателя к трубе рейки очистителя лобового стекла.
10. Полностью отпустите четыре гайки крепления щитков к опорному рычагу и валу стеклоочистителя и снимите трубы рейки очистителя лобового стекла.
11. Снимите уплотнения с валов редукторов.
12. Отверните две гайки крепления опорного рычага и вала стеклоочистителя и снимите уплотнительные шайбы.
13. Аккуратно оттяните опорную балку панели приборов в сторону от перегородки настолько, чтобы снять опорный рычаг и вал стеклоочистителя.
Установка
1. Отпустите полностью, но не снимайте гайки крепления щитков редукторов.
2. Смажьте опорный рычаг и вал стеклоочистителя.
3. Установите опорный рычаг и вал стеклоочистителя, установите уплотнительные шайбы и затяните гайки усилием 5 Нм.
4. Установите уплотнения вала.
5. Установите трубы рейки стеклоочистителя и затяните гайки опорного рычага и вала стеклоочистителя настолько, чтобы удерживать трубы. Затяните гайки щитков редукторов усилием 6 Нм после установки электродвигателя очистителя лобового стекла.
6. Выставьте трубопровод омывателя относительно трубы рейки и закрепите хомутиками.
7. Выставьте опорную балку панели приборов и закрепите винтами.
8. Установите опорный кронштейн рулевой колонки и затяните болт и гайку усилием 45 Нм.
9. Подсоедините воздуховод устранения запотевания к трубопроводу, выставьте кронштейн реле и закрепите канал винтами.
10. Установите переключатель вентилятора отопителя и закрепите винтами.
11. Установите электродвигатель очистителя лобового стекла.
За дополнительной информацией обратитесь к главе: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
12. Установите кожух рулевой колонки.
За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).
13. Подсоедините провод массы к аккумулятору.
