Разборка
1. Снимите карданный вал.
За дополнительной информацией обратитесь к главе: (205-01 Карданный вал) Передний карданный вал (Снятие и установка), Задний карданный вал (Снятие и установка).
2. Тщательно исследуйте карданные шарниры на наличие признаков повреждения или износа.
3. Очистите наружные кольца подшипников карданного шарнира и стопорные кольца.
ПРЕДОСТЕРЕЖЕНИЕ: Для обеспечения правильности сборки и уменьшения вероятности возникновения дисбаланса перед снятием шарнира карданного вала отметьте положение крестовины относительно проушин вилки.

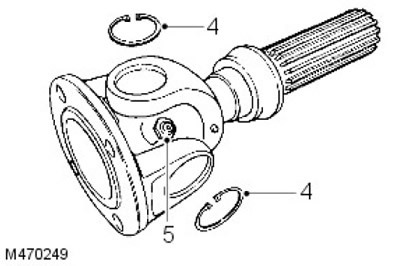

4. Снимите стопорные кольца.
5. Отметьте положение и снимите смазочный ниппель.

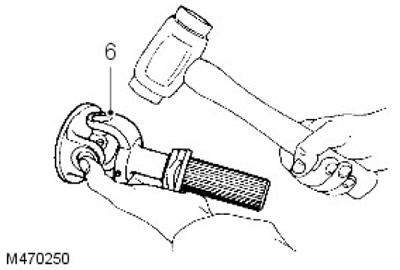

6. Постучите по вилкам, чтобы извлечь наружные кольца подшипников.
7. Снимите наружные кольца подшипников.
8. Снимите крестовину.
9. Очистите вилки и места расположения наружных колец подшипников.
Сборка
1. Снимите наружные кольца подшипников с новой крестовины.
2. Убедитесь в том, все игольчатые ролики присутствуют и входят в наружные кольца подшипников.
3. Введите новую крестовину с уплотнениями в вилки фланца карданного вала.
4. Частично вставьте одно наружное кольцо подшипника в вилку и вставьте ось крестовины в наружное кольцо подшипника.
5. Вставьте противоположное наружное кольцо подшипника в вилку.

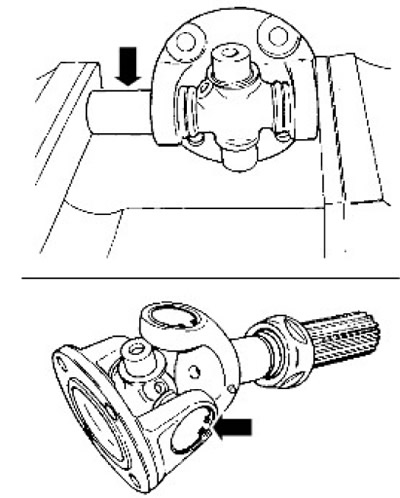

6. Запрессуйте оба наружные кольца подшипников на место.
7. Запрессуйте каждое наружное кольцо подшипника в соответствующую вилку до нижнего края канавки под стопорное кольцо. Если наружные кольца подшипников пройдут за это место, это может вызвать повреждение наружных колец и уплотнений.
8. Установите стопорные кольца и проверьте отсутствие осевого зазора.
9. Установите масленку и смажьте шарнир.
10. Повторите действия по п.п. 3 до 9 на противоположном конце карданного вала.
11. Установите карданный вал. За дополнительной информацией обратитесь к главе: (205-01 Карданный вал) Передний карданный вал (Снятие и установка), Задний карданный вал (Снятие и установка).
