Карданный вал

Ленд Ровер Дефендер (2007+). Задний карданный вал

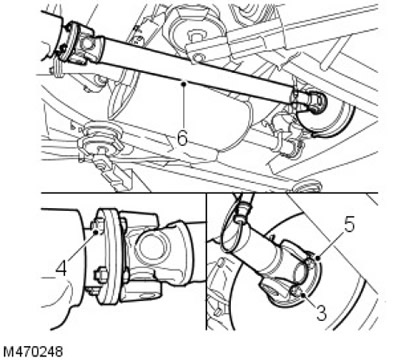

Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Установите надежные опоры под автомобиль и противооткатные упоры под передние колеса.

Поднимите задок автомобиля.

2. ПРИМЕЧАНИЕ: Поставьте метку на заднем карданном валу для фланцевого соединения со стояночным тормозом.

Выверните и отбракуйте четыре гайки фланцевого соединения карданного вала со стояночным тормозом.






ПРИМЕЧАНИЕ: При выполнении вышеупомянутой процедуры может потребоваться проворачивание карданного вала.

3. ПРИМЕЧАНИЕ: Поставьте метку на заднем карданном валу для фланцевого соединения с задним дифференциалом.

ПРИМЕЧАНИЕ: При выполнении этой процедуры может потребоваться проворачивание карданного вала.

Выверните и отбракуйте четыре гайки фланцевого соединения карданного вала с задним мостом.

4. Разъедините фланцевое соединение карданного вала со стояночным тормозом.

5. Снимите карданный вал.



Установка


1. Очистите сопрягаемые поверхности фланцев карданного вала.

2. Вверните болты фланцевого соединения карданного вала со стояночным тормозом.

ПРИМЕЧАНИЕ: Проследите за совмещением ранее сделанных отметок.

3. Подведите карданный вал к фланцу заднего моста и вверните болты.

4. ПРИМЕЧАНИЕ: При выполнении этой процедуры может потребоваться проворачивание карданного вала.

Наверните гайки и вверните болты крепления карданного вала к фланцу заднего моста и затяните с усилием 47 Нм.

5. Наверните гайки крепления карданного вала к стояночному тормозу и затяните усилием 50 Нм.

ПРИМЕЧАНИЕ: При выполнении этой процедуры может потребоваться проворачивание карданного вала.

6. Уберите опоры и опустите автомобиль.

7. Задействуйте стояночный тормоз.
