Ленд Ровер Дефендер (2007+). Уплотнение ведущей шестерни 110/130 (задний мост)




Снятие


ПРИМЕЧАНИЕ: *Эта процедура применима к моделям 110 и 130, начиная со следующего VIN:

  • 110 без ABS - 638164
  • 110 с ABS - 638249
  • 110 Heavy Duty и 130, без ABS - 638224
  • 110 Heavy Duty и 130, без ABS - 638134

1. Поднимите задок автомобиля.

ПРЕДУПРЕЖДЕНИЕ: Не работайте под автомобилем, опирающимся только на домкрат. Всегда подпирайте автомобиль специальными подставками.

2. Нанесите контрольные отметки на фланцы карданного вала для облегчения последующей сборки.

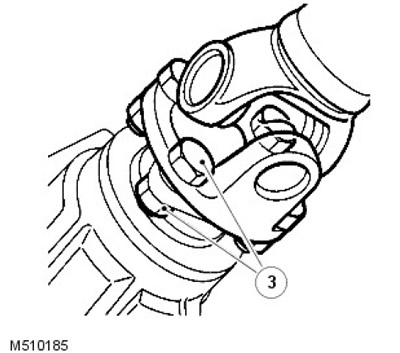

3. Отверните четыре гайки и выверните болты крепления карданного вала к картеру дифференциала. Высвободите карданный вал и привяжите в стороне.

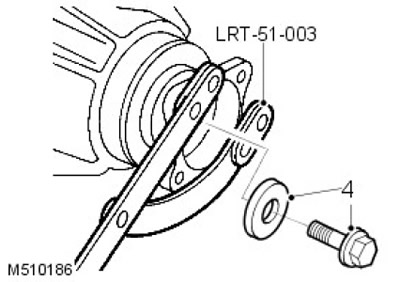

4. Используя приспособление LRT-51-003, чтобы удерживать фланец ведущей шестерни главной передачи, выверните болт крепления этого фланца.

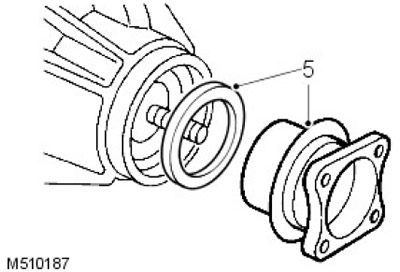

5. ПРЕДОСТЕРЕЖЕНИЕ: Будьте осторожны, чтобы избежать повреждения канавки под масляное уплотнение.

Снимите фланец ведущей шестерни главной передачи. Установите емкость для сбора вытекающего масла и, используя подходящий рычаг, снимите масляное уплотнение ведущей шестерни и отбракуйте его.








Установка


1. Очистите канавку под масляное уплотнение и фланец ведущей шестерни главной передачи.

2. Смажьте уплотнительную кромку НОВОГО масляного уплотнения чистым трансмиссионным маслом.

3. Используя приспособление LRT-51-009, установите масляное уплотнение ведущей шестерни.

4. Установите фланец ведущей шестерни главной передачи.

5. Придержите фланец, используя приспособление LRT-51-003, и вверните болт. Затяните болт усилием 100 Нм.

6. Подсоедините карданный вал к картеру дифференциала и совместите контрольные метки.

7. Вверните болты фланца и затяните усилием 48 Нм.

8. Долейте масло в дифференциал.

9. Уберите опоры и опустите автомобиль.
