Снятие
ПРИМЕЧАНИЕ: Направьте передние колеса в положение "прямо вперед".
1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите панель управления.
За дополнительной информацией обратитесь к главе: Панель управления (501-12 Панель приборов и консоль, Снятие и установка).
3. Снимите корпус замка рулевой колонки и переключателя зажигания.
За дополнительной информацией обратитесь к главе: Замок рулевой колонки и корпус переключателя зажигания (211-05 Переключатели рулевой колонки, Снятие и установка).

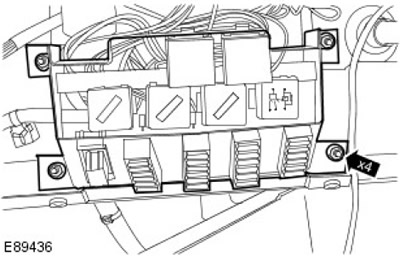

4. Отсоедините центральную электрораспределительную коробку (CJB) от перегородки.
- Отверните 4 гайки.

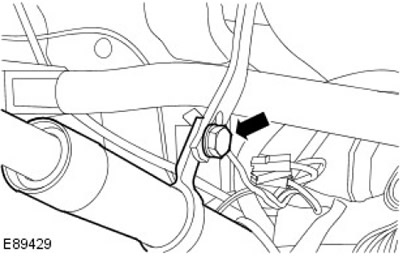

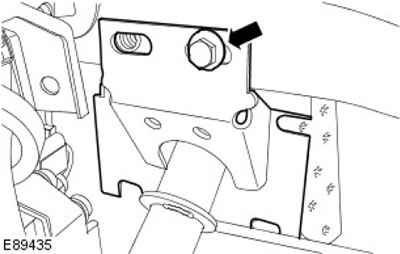

5. Отсоедините рулевую колонку.
- Выверните болт.
6. Снимите педаль тормоза и кронштейн.
За дополнительной информацией обратитесь к главе: Педаль тормоза и кронштейн педали (206-06 Гидропривод тормозов, Снятие и установка).

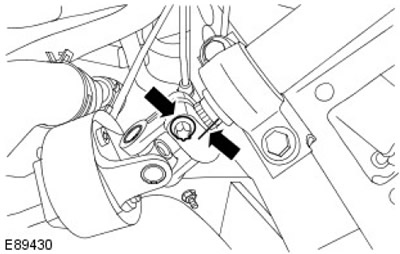

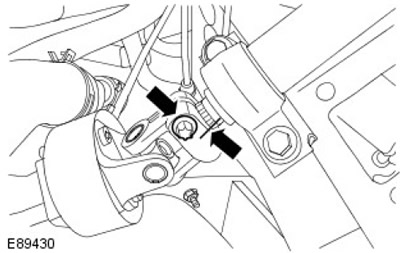

7. Отсоедините рулевую колонку от нижнего вала.
- Отметьте взаимное положение валов.
- Выверните и отбракуйте болт.

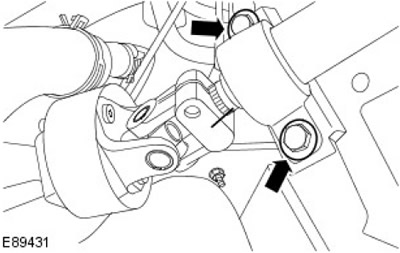

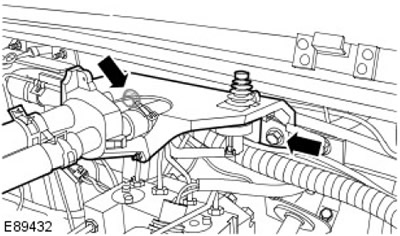

8. Отсоедините рулевую колонку от кузова автомобиля.
- Выверните два болта.

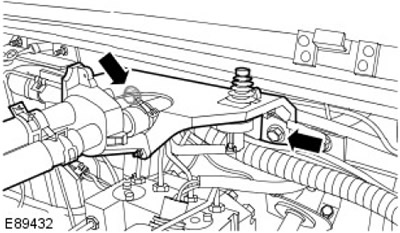

9. Отсоедините регулятор отопителя и кронштейн. Выверните два болта.

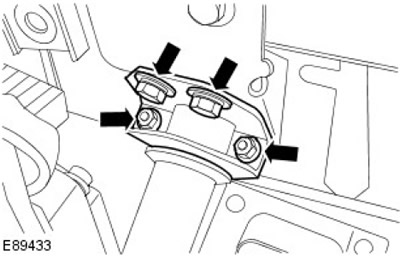

10. Снимите верхний опорный кронштейн рулевой колонки.
- Выверните 4 болта.
- Соберите резиновые полоски вокруг вала рулевой колонки.

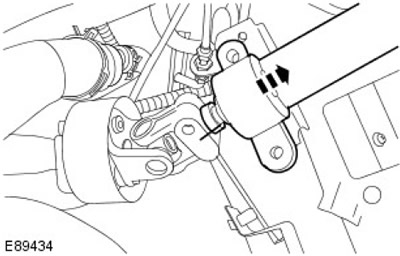

11. Снимите рулевую колонку с нижнего вала рулевой колонки.
12. Отсоедините главный опорный кронштейн рулевой колонки.
- Выверните болт.

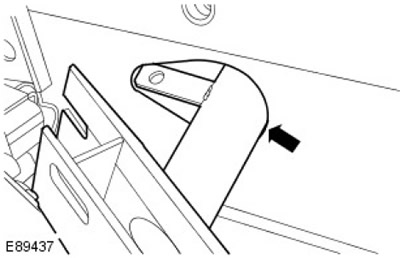

13. ПРИМЕЧАНИЕ: Рулевая колонка должна располагаться таким образом, чтобы она прошла через отверстие в перегородке.
Снимите рулевую колонку.
Установка
ПРЕДОСТЕРЕЖЕНИЕ: При установке рулевой колонки на нижний вал рулевой колонки следует соблюдать осторожность, в противном случае можно повредить нижний вал рулевой колонки.
1. Установите элементы на место, действуя в обратной последовательности.
- Затяните с моментом 22 Нм.
2. Затяните с моментом 22 Нм.
3. Снимите верхний опорный кронштейн рулевой колонки.
- Затяните болты М6 (момент затяжки 9 Нм).
- Затяните болты М8 (момент затяжки 22 Нм).
4. Затяните усилием 22 Нм.
5. ПРИМЕЧАНИЕ: Вверните новый болт.
Затяните усилием 30 Нм.
6. Затяните усилием 48 Нм.
7. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
