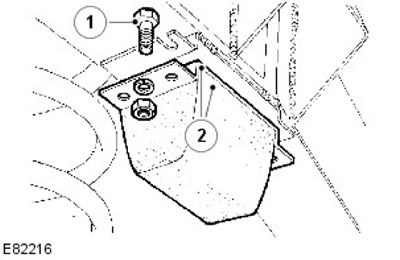

Ленд Ровер Дефендер (2007+). Буфер сжатия передней подвески





Снятие

1. Снимите ограничитель динамического прогиба.







Установка

1. Расположите болты в гнездах в кронштейнах шасси.

2. Установите ограничитель динамического прогиба подвески, закрепите его при помощи шайб и гаек.

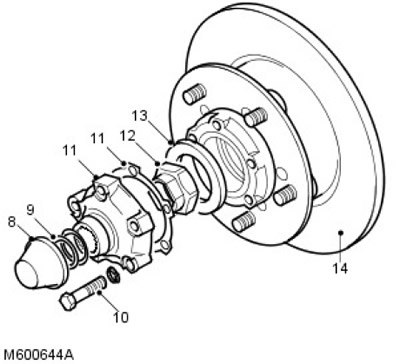

Ленд Ровер Дефендер (2007+). Колесный подшипник и ступица переднего колеса



Снятие

1. Поднимите передок автомобиля.

2. ПРЕДУПРЕЖДЕНИЕ: Установите надежные опоры. Снимите переднее колесо.

3. Оттяните назад шланг переднего тормозного суппорта и пережмите тормозной шланг.

4. Установите емкость для сбора тормозной жидкости.

5. Отпустите соединение между тормозным трубопроводом и шлангом и отсоедините шланг.

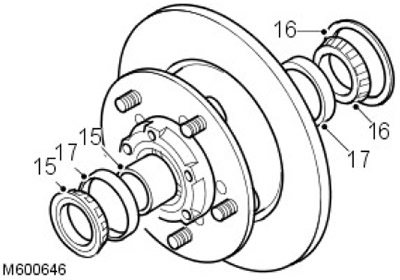

ПРЕДОСТЕРЕЖЕНИЕ: Используйте два гаечных ключа при отпускании или затягивании соединений.

6. Выверните два болта крепления тормозного суппорта к ступице.

7. Снимите суппорт тормоза.

8. Снимите пылезащитный колпачок.

9. Снимите стопорное кольцо и регулировочную прокладку (и)с полуоси.

10. Выверните и отбракуйте 5 болтов крепления наружной ступицы к ступице.

11. Снимите наружную ступицу и отбракуйте прокладку.

12. Сбейте зачеканку и, используя подходящую торцевую головку, отверните и отбракуйте гайку ступицы.

13. Снимите шайбу со ступицы.

14. Снимите ступицу в сборе с тормозным диском подшипниками.





15. Снимите наружный подшипник и дистанционный элемент со ступицы.

16. Снимите уплотнение и внутренний подшипник со ступицы.

17. Снимите кольца внутреннего и наружного подшипников со ступицы.







Установка

1. Очистите ступицу и места расположения подшипников.

2. Установите кольца внутреннего и наружного подшипников на ступицу.

3. Набейте внутренний подшипник консистентной смазкой и установите на ступицу.

4. Установите новое уплотнение заподлицо с задней поверхностью ступицы, используя инструменты LRT-54-003 и LRT-99-003.

5. Очистите шлицевой вал полуоси.

6. Набейте наружный подшипник консистентной смазкой и установите дистанционный элемент и подшипник на ступицу.

7. Установите инстумент LRT-54-019 на резьбу гаек ступицы на картере моста.

8. Установите ступицу в сборе на шлицевой вал полуоси и снимите LRT-54-019.

9. Установите шайбу и новую гайку ступицы и затяните гайку усилием 30 Нм.

10. Проверните и толкните/ потяните ступицу, чтобы подшипники приняли устойчивое положение. Затяните гайку ступицы усилием 210 Нм.

11. Чтобы проверить осевой зазор ступицы в сборе, установите стрелочный индикатор с помощью кронштейна LRT-99-503 в отверстие под болт наружной ступицы.

12. Подведите стрелочный индикатор к контактной поверхности гайки ступицы.

13. Подвигайте ступицу внутрь и наружу, снимая показания с индикатора.

14. При наличии осевого зазора при необходимости обратитесь к таблице за сведениями по правильному дистанционному элементу и замените дистанционный элемент.



Осевой зазор (мм)	Размер дистанционного элемента (мм)	Цветовой код
0,00	15,5	Пурпурный
0,025	15,4	Желтый
0,050	15,4	Желтый
0,075	15,4	Желтый
0,10	15,3	Красный
0,125	15,3	Красный
0,150	15,3	Красный
0,175	15,2	Синий
0,200	15,2	Синий
0,225	15,2	Синий
0,250	15,2	Синий
0,275	15,1	Зеленый
0,300	15,1	Зеленый
0,325	15,1	Зеленый
0,350	15,1	Зеленый
0,375	15,0	Черный
0,400	15,0	Черный
0,425	15,0	Черный
0,450	15,0	Черный
0,475	14,9	Белый
0,500	14,9	Белый
0,525	14,9	Белый
0,550	14,9	Белый

15. Когда осевой зазор отсутствует, снимите стрелочный индикатор и опорный кронштейн.

16. Застопорьте гайку ступицы зачеканкой.

17. Очистите ступицу и поверхности полуоси.

18. Установите новую прокладку наружной ступицы.

19. Установите наружную ступицу на ступицу и затяните новые болты усилием 65 Нм.

20. Установите первоначальную регулировочную прокладку (и) на полуось и закрепите стопорным кольцом.

21. Установите тормозной суппорт на ступицу, выверьте положение элементов крепления, вверните болты и затяните усилием 82 Нм.

22. Снимите заглушки с соединений тормозного трубопровода.

23. Подсоедините тормозной трубопровод к шлангу и затяните соединение.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте два гаечных ключа при отпускании или затягивании соединений.

24. Снимите хомут с тормозного шланга.

25. Удалите воздух из тормозной системы.

За дополнительной информацией обратитесь к главе: Удаление воздуха из тормозной системы (206-00 Система тормозов - Общая информация, Общие процедуры).

26. Установите колесо, уберите опоры из-под автомобиля и затяните гайки колеса усилием 130 Нм.

27. Выжмите педаль тормоза, чтобы выставить тормозные колодки перед началом движения автомобиля.
