Ленд Ровер Дефендер (2007+). Подшипник колеса и ступица колеса задней подвески



Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Установите надежные опоры. Поднимите задок автомобиля.

2. Снимите заднее колесо.

3. Выверните 2 болта крепления тормозного суппорта к ступице.

4. Отделите суппорт от диска и привяжите в стороне.

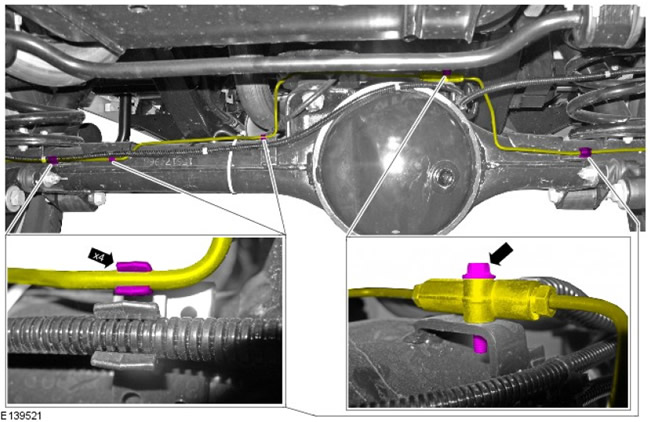

  • 1. Снимите болт крепления клапана трубки заднего тормоза к картеру дифференциала.
  • 2. Высвободите обе трубки задних тормозов из крепежных зажимов заднего моста.

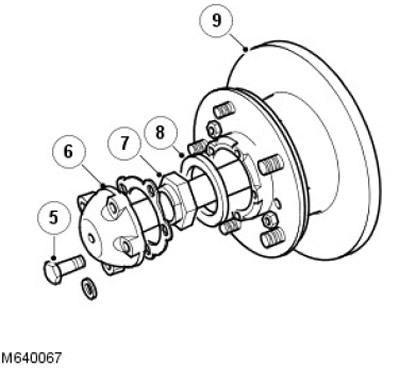

5. Выверните 5 болтов крепления полуоси.

6. Снимите полуось и отбракуйте прокладку.

7. Сбейте зачеканку и, используя подходящую торцевую головку, отверните и отбракуйте гайку.

8. Снимите шайбу гайки ступицы.

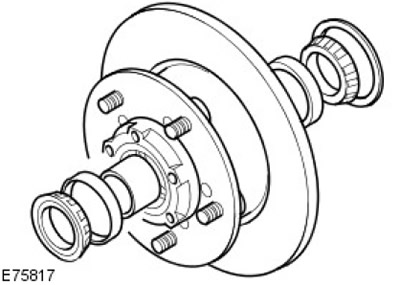

9. Снимите ступицу в сборе с тормозным диском и подшипниками.






10. Снимите наружный подшипник и дистанционный элемент со ступицы.

11. Снимите уплотнение и внутренний подшипник со ступицы.

12. Снимите кольца внутреннего и наружного подшипников со ступицы.








Установка


1. Очистите ступицу и места расположения подшипников.

2. Установите внутреннее и наружное кольца подшипника на ступицу.

3. Набейте внутренний подшипник консистентной смазкой и установите на ступицу.

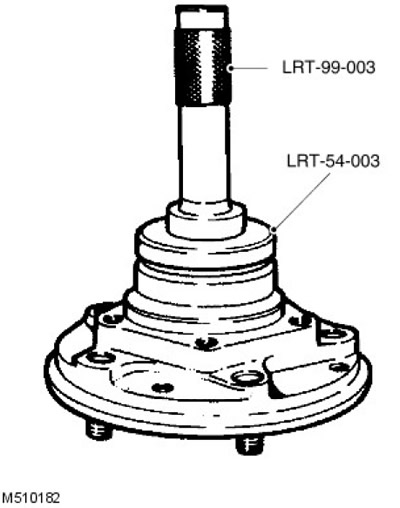

4. Установите новое уплотнение заподлицо с задней поверхностью ступицы, используя инструменты LRT-54-003 и LRT-99-003.






5. Очистите шлицевой вал полуоси.

6. Набейте наружный подшипник консистентной смазкой и установите дистанционный элемент и подшипник на ступицу.

7. Установите ступицу в сборе на полуось и снимите LRT-54-019.

8. Установите шайбу и новую ступицу и затяните гайку усилием 30 Нм.

9. Проверните и толкните/ потяните ступицу, чтобы подшипники приняли устойчивое положение. Затяните гайку ступицы усилием 210 Нм.

10. Чтобы проверить осевой зазор ступицы, установите стрелочный индикатор с помощью кронштейна LRT-99-503 в отверстие под болт наружной ступицы.

11. Подведите стрелочный индикатор к контактной поверхности гайки ступицы.

12. Подвигайте ступицу внутрь и наружу, снимая показания с индикатора.

13. При наличии осевого зазора при необходимости обратитесь к таблице за сведениями по правильному дистанционному элементу и замените дистанционный элемент.


Осевой зазор (мм) Размер дистанционного элемента (мм) Цветовой код
0,00 15,5 Пурпурный
0,025 15,4 Желтый
0,050 15,4 Желтый
0,075 15,4 Желтый
0,10 15,3 Красный
0,125 15,3 Красный
0,150 15,3 Красный
0,175 15,2 Синий
0,200 15,2 Синий
0,225 15,2 Синий
0,250 15,2 Синий
0,275 15,1 Зеленый
0,300 15,1 Зеленый
0,325 15,1 Зеленый
0,350 15,1 Зеленый
0,375 15,0 Черный
0,400 15,0 Черный
0,425 15,0 Черный
0,450 15,0 Черный
0,475 14,9 Белый
0,500 14,9 Белый
0,525 14,9 Белый
0,550 14,9 Белый

14. Когда осевой зазор отсутствует, снимите стрелочный индикатор и опорный кронштейн.

15. Зашплинтуйте гайку ступицы.

16. Очистите ступицу и поверхности полуоси.

17. Установите новую прокладку наружной ступицы.

18. Установите наружную ступицу на ступицу и затяните новые болты усилием 65 Нм.

19. Установите первоначальную регулировочную прокладку (и) на полуось и закрепите стопорным кольцом.

20. Установите суппорт на ступицу, вверните болты и затяните усилием 82 Нм.

21. Подсоедините трубки задних тормозов к заднему мосту.

  • 1. Установите болт крепления клапана трубки заднего тормоза к картеру дифференциала и затяните его моментом 15 Нм (11 фунтофутов)
  • 2. Закрепите обе трубки задних тормозов с помощью крепежных зажимов заднего моста.






22. Установите колесо, уберите опоры из-под автомобиля и затяните гайки колес усилием 130 Нм.

23. Выжмите педаль тормоза, чтобы выставить тормозные колодки перед началом движения автомобиля.

24. Проверьте и долейте тормозную жидкость.
