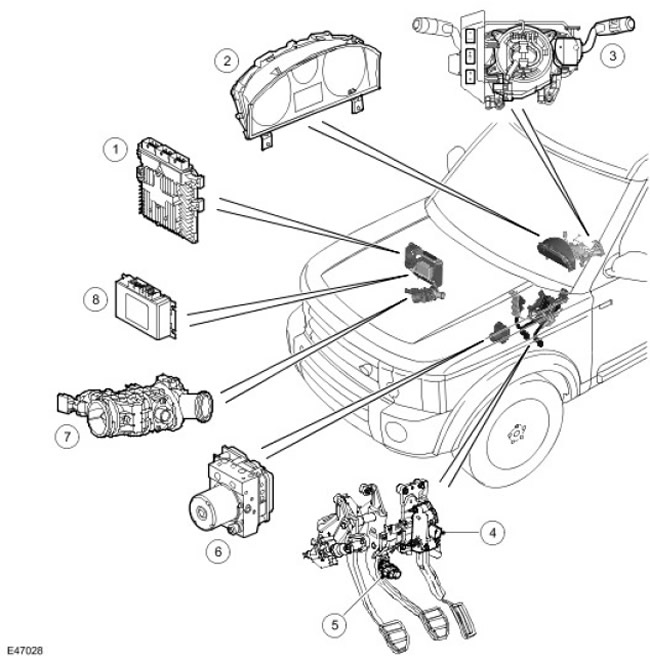

Расположение узлов системы круиз-контроля
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | ECM (модуль управления двигателем) | |
| 2 | Щиток приборов | |
| 3 | Переключатели системы круиз-контроля | |
| 4 | Датчик APP (положение педали акселератора) | |
| 5 | Выключатель стоп-сигналов | |
| 6 | Модуль управления ABS (антиблокировочная система тормозов) | |
| 7 | - | Электронная дроссельная заслонка |
| 8 | - | Модуль управления раздаточной коробкой |

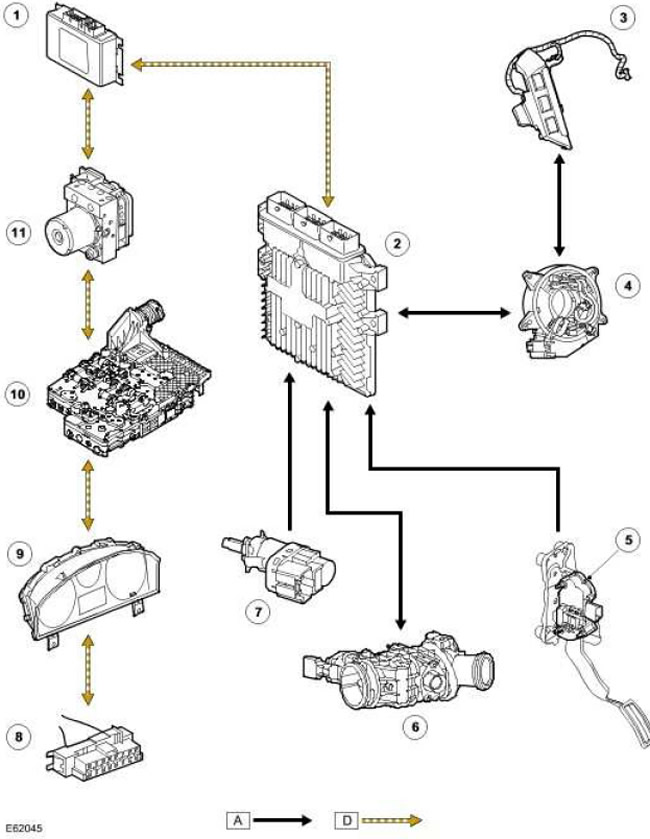

Блок-схема системы круиз-контроля
ПРИМЕЧАНИЕ: А = проводная связь, D = шина CAN (локальная сеть контроллеров)
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | Модуль управления раздаточной коробкой | |
| 2 | ECM (модуль управления двигателем) | |
| 3 | Переключатели системы круиз-контроля | |
| 4 | Подвижная контактная группа | |
| 5 | APP (положение педали акселератора) | |
| 6 | Электронная дроссельная заслонка | |
| 7 | - | Выключатель стоп-сигналов |
| 8 | - | Диагностический разъём |
| 9 | - | Щиток приборов |
| 10 | - | TCM (модуль управления коробкой передач) |
| 11 | - | Модуль управления ABS (антиблокировочная система тормозов) |
Система круиз-контроля объединена с системой управления двигателем и пользуется приоритетом при подаче топлива для автоматического поддержания заданной скорости движения автомобиля. После включения система круиз-контроля может увеличить скорость автомобиля без применения педали акселератора. В систему круиз-контроля входят следующие узлы:
- Переключатель приостановки/возобновления
- Переключатель "+" ("задать/ускорение") и "-" ("замедление")
- Подвижная контактная группа
- Контрольная лампа системы круиз-контроля (на щитке приборов)
Водитель управляет системой круиз-контроля только с помощью переключателей на рулевом колесе. При включенной системе круиз-контроля ECM (модуль управления двигателем) регулирует сигналы PWM (широтно-импульсной модуляции) , передаваемые к топливным форсункам, чтобы регулировать подачу топлива, насколько это требуется для поддержания заданной скорости.

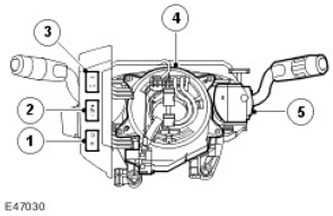

Переключатели управления
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Переключатель приостановки/возобновления |
| 2 | - | Переключатели ускорения/замедления (+/-) |
| 3 | - | Переключатели временного разрыва адаптивной системы круиз-контроля (если имеются) |
| 4 | - | Подвижная контактная группа |
| 5 | - | Переключатель управления стеклоочистителями на рулевой колонке |
Переключатели управления системой круиз-контроля расположены на LH (левой) стороне рулевого колеса. Переключатели подсоединены посредством проводов непосредственно к подвижной контактной группе. Все переключатели системы круиз-контроля являются нажимными кулисными переключателями. Минимальное значение задаваемой скорости составляет 30 км/ч. Круиз-контроль автоматически приостанавливается, если скорость автомобиля падает ниже 24 км/ч.
Переключатели системы круиз-контроля являются переключателями резистивного многозвенного типа. В систему круиз-контроля входят три переключателя, два из которых относятся к адаптивному круиз-контролю (если имеется). Переключатели изменяют сопротивление сигнала по напряжению, передаваемого в ECM (модуль управления двигателем) . На переключатели подается опорное напряжение 5 В, которое меняется в зависимости от нажатия переключателей.
Переключатель приостановки/возобновления
Переключатель приостановки/возобновления управляет выбором режима круиз-контроля. Когда ключ зажигания установлен в положение II, нажатие переключателя приостановки включает режим приостановки, при котором система круиз-контроля временно выключается, но при этом сохраняет в памяти ECM ранее заданную скорость.
Переключатель возобновления
Если работа системы круиз-контроля была приостановлена нажатием на переключатель приостановки или нажатием на педаль тормоза, нажатие на переключатель возобновления восстанавливает ранее заданную скорость.
Переключатели ускорения/замедления (+/-)
Если система круиз-контроля включена, нажатие переключателя "+" задает текущую скорость движения автомобиля в качестве скорости, поддерживаемой системой круиз-контроля. При каждом последующем кратковременном нажатии на переключатель заданная скорость движения увеличивается на 1 км/ч. Если переключатель удерживается нажатым, скорость движения непрерывно возрастает, пока переключатель не будет отпущен. При каждом кратковременном нажатии на переключатель "-" заданная скорость уменьшается на 1 км/ч. Если переключатель удерживается нажатым, скорость движения непрерывно уменьшается, пока переключатель не будет отпущен.
