Ленд Ровер Дискавери 3. Фильтр сажевых частиц дизельного двигателя 2.7 L

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

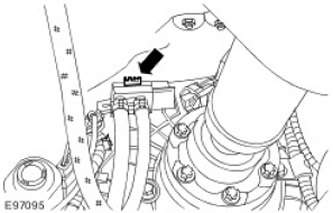

2. Рассоедините электрический разъем датчика дифференциального давления фильтра продуктов сгорания дизельного топлива (DPF).

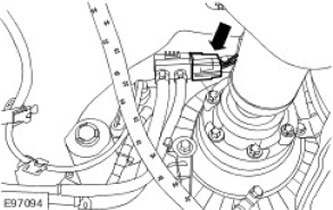

3. Высвободите датчик дифференциального давления фильтра DPF. Отпустите хомут.

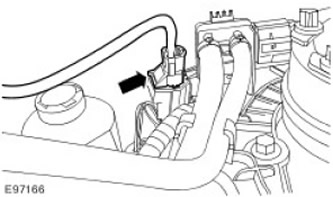

4. Рассоедините электрический разъем датчика температуры отработавших газов DPF.

5. ВНИМАНИЕ: Установите подходящие опоры под систему выпуска.

Отсоедините 6 подвесных опор системы выпуска.

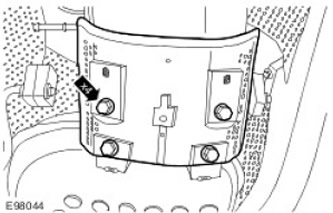

6. Снимите задний теплозащитный экран DPF. Выверните четыре болта.

7. ПРИМЕЧАНИЕ: Отбракуйте прокладку.

Передвиньте глушитель в сборе с выпускной трубой.

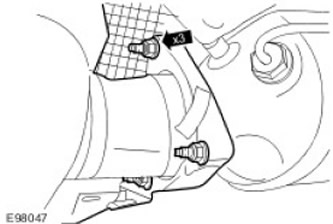

Отверните три гайки.
Снимите кронштейн.

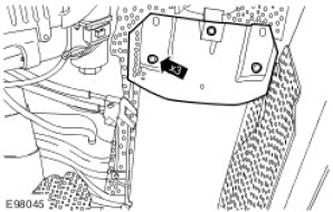

8. Снимите передний теплозащитный экран DPF. Выверните три болта.

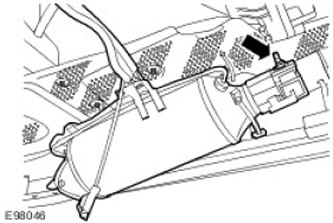

9. Снимите DPF. Отверните гайку.

10. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

Снимите датчик температуры отработавших газов DPF. Высвободите жгут электропроводки из двух зажимов.

Установка

1. Установите датчик температуры отработавших газов DPF.

Затяните усилием 35 Нм.
Закрепите жгут электропроводки в зажимах.

2. ПРИМЕЧАНИЕ: На этой стадии не затягивайте хомут полностью.

Установите DPF.

3. ПРИМЕЧАНИЕ: Установите новую прокладку.

Закрепите глушитель в сборе с задней выпускной трубой.

Установите кронштейн.
Затяните гайки усилием 48 Нм.
Закрепите подвесные опоры системы выпуска.

4. Затяните хомут крепления каталитического нейтрализатора к DPF. Затяните гайку усилием 48 Нм.

5. Установите теплозащитные экраны DPF. Затяните болты усилием 10 Нм.

6. Закрепите датчик дифференциального давления фильтра DPF.

7. Состыкуйте электрический разъем датчика дифференциального давления фильтра DPF.

8. Состыкуйте электрический разъем датчика температуры отработавших газов DPF.
