Ленд Ровер Дискавери 3. Датчик положения распределительного вала (СМР) двигателя 4.0L




Снятие


1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.0L (12.30.50)

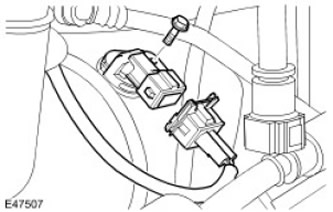

3. Снимите датчик СМР.

  • Расстыкуйте электрический разъем.
  • Выверните болт.






Установка


1. Для установки выполните процедуру снятия в обратной последовательности.

  • Очистите сопрягаемые поверхности элементов.
  • Смажьте новое уплотнительное кольцо чистым моторным маслом.
  • Затяните болт (момент затяжки 6 Нм).





Ленд Ровер Дискавери 3. Датчик положения распределительного вала (СМР) двигателя 4.4L




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)

3. ПРИМЕЧАНИЕ: Демонтаж с правой стороны выполняется аналогично данной процедуре.

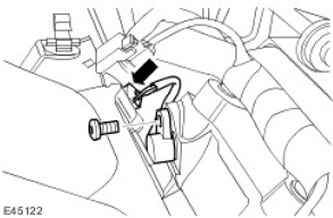

Снимите датчик положения распределительного вала (СМР).

  • Рассоедините штекерный разъем.
  • Выверните винт с головкой Torx.
  • Отбракуйте уплотнительное кольцо.






Установка


1. При установке выполните процедуру снятия в обратной последовательности.

  • Очистите контактные поверхности деталей.
  • Установите уплотнительное кольцо.
  • Затяните винт с головкой Torx (момент затяжки 7 Нм).











Ленд Ровер Дискавери 3. Датчик положения распределительного вала (СМР) двигателя 2.7L



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите левый клапан системы рециркуляции отработавших газов (EGR). Для получения дополнительной информации обратитесь к Левый клапан рециркуляции отработавших газов (EGR) - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (17.45.16)

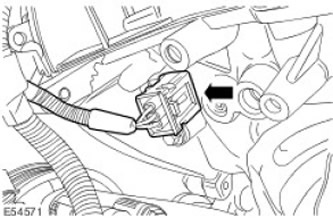

3. Рассоедините штекерный разъем датчика CMP.

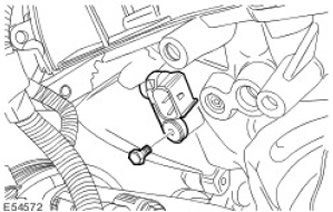

4. Снимите и отбракуйте датчик СМР. Выверните болт крепления датчика СМР.








Установка


1. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

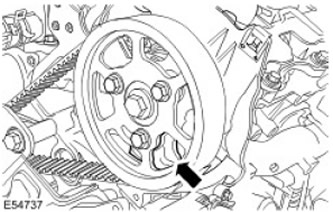

Вращайте коленчатый вал, пока не увидите через корпус датчика СМР одну из трех полос на задней стороне шкива распределительного вала.

  • Для наглядности ремень ГРМ показан снятым.
  • При помощи зеркала осмотрите через отверстие в корпусе датчика СМР полосы на шкиве распределительного вала.

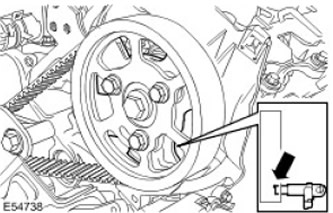

2. ВНИМАНИЕ: Концевая часть датчика положения распределительного вала (СМР) должна опираться на одну из трех полос на задней стороне шкива распределительного вала. Неправильная установка в результате может привести к повреждению датчика CMP.

Установите новый датчик CМР.






3. Вверните болт. Затяните болт (момент затяжки 10 Нм).

4. Состыкуйте электрический разъем датчика CMP.

5. Установите левый клапан EGR. Для получения дополнительной информации обратитесь к Левый клапан рециркуляции отработавших газов (EGR) - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (17.45.16)

6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
