Ленд Ровер Дискавери 3. Вентиляционный фильтр адсорбера улавливания паров двигателя 4.4L




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно устанавливайте под автомобиль страховочные опоры.

Поднимите и подоприте автомобиль.

2. Снимите правое заднее колесо.

3. Снимите молдинг правой задней боковой панели. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

4. ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в мелких деталях, однако принципиальные моменты полностью соответствуют действительности.

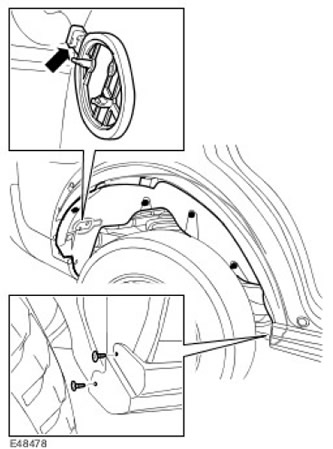

Снимите брызговик правого заднего крыла.

  • Выверните 2 винта.
  • Снимите 6 фиксаторов.
  • Отсоедините электрический разъем.

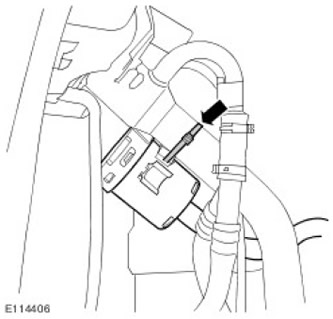

5. Отсоедините фильтр вентиляции бачка адсорбера топливных паров от топливозаливного патрубка. Перережьте хомутик.

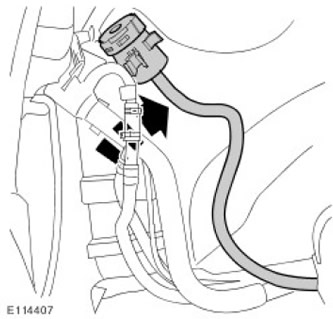

6. Уберите фильтр вентиляции бачка адсорбера топливных паров в сторону.

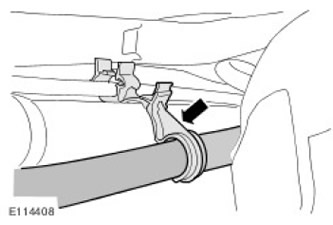

7 . Отсоедините фильтр вентиляции бачка адсорбера топливных паров от зажима.






8. ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в мелких деталях, однако принципиальные моменты полностью соответствуют действительности.

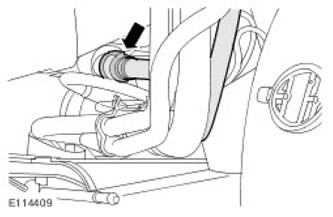

Снимите фильтр вентиляции бачка адсорбера топливных паров. Отсоедините фильтр вентиляции бачка адсорбера топливных паров от бачка адсорбера.








Установка


1. Установите элементы, действуя в порядке, обратном порядку разборки.
