Ленд Ровер Дискавери 3. Топливный коллектор двигателя 4.0L




Специальный инструмент




Приспособление для размыкания пружинных замков топливной системы 310-044



Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не допускайте присутствия зажженной сигареты или открытого огня любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Существует опасность возгорания воспламеняющихся паров. Несоблюдение этих инструкций может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Существует опасность возгорания воспламеняющихся паров. Несоблюдение этих инструкций может привести к травме.

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

3. Отсоедините питающий топливопровод. Выверните болт.

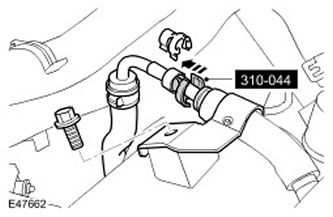

4. ПРЕДОСТЕРЕЖЕНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва.

Отсоедините топливопровод с помощью специального инструмента.

  • Положите гигроскопическую ткань для впитывания пролитой жидкости
  • Сожмите быстродействующую муфту.




5. ПРЕДОСТЕРЕЖЕНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва.

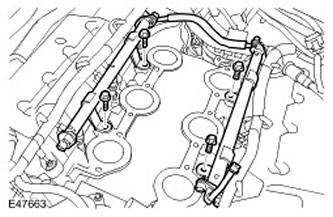

Снимите топливную рампу.

  • Выверните 4 болта.
  • Положите гигроскопическую ткань для впитывания пролитой жидкости.

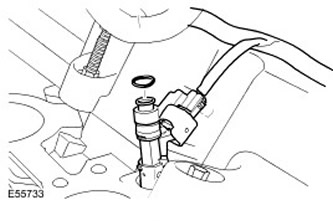

6. Освободите и снимите топливные форсунки. Снимите и отбракуйте уплотнительные кольца топливных форсунок.






7. Снимите клапан Шредера.

  • Выверните 2 болта с головкой Torx.
  • Отбракуйте кольцевое уплотнение.

Установка


1. Установите клапан Шредера.

  • Очистите контактные поверхности деталей.
  • Установите новое кольцевое уплотнение.
  • Затяните болты (момент затяжки 6 Нм).

2. Очистите детали.

3 . Установите топливную рампу.

  • Установите уплотнительные кольца топливных форсунок.
  • Смажьте уплотнительные кольца.
  • Затяните болты (момент затяжки 25 Нм).
4. Присоедините топливопровод к топливной рампе.

  • Очистите контактные поверхности деталей.
  • Установите зажим.
  • Затяните болт (момент затяжки 6 Нм).
5. Установите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

6. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
