Ленд Ровер Дискавери 3. Расширительный бачок системы охлаждения двигателя 4.4L




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой, как ошпаривание.

Снимите крышку расширительного бачка.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. ВНИМАНИЕ: Охлаждающая жидкость при попадании на лакокрасочное покрытие может повредить его. Если вы пролили охлаждающую жидкость, немедленно удалите ее и промойте это место водой.

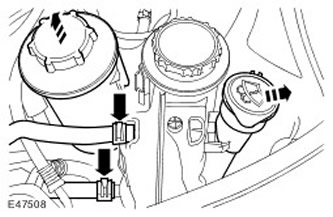

Пережмите зажимами и отсоедините шланги от расширительного бачка системы охлаждения.

  • Проложите впитывающую ткань для сбора пролитой жидкости.
  • Поставьте емкость для сбора жидкости.
  • Освободите 2 зажима.
4. Освободите заливную горловину бачка стеклоомывателя из зажима на бачке охлаждающей жидкости.

5. Освободите крепление бачка рабочей жидкости усилителя рулевого управления и отодвиньте бачок в сторону. Освободите зажим.

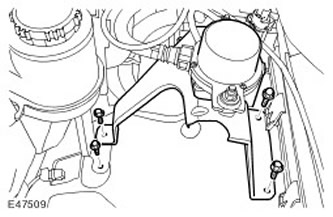

6. Для лучшего доступа отодвиньте в сторону вакуумный насос.

  • Выверните 3 болта.
  • Снимите оставшийся болт кронштейна расширительного бачка.

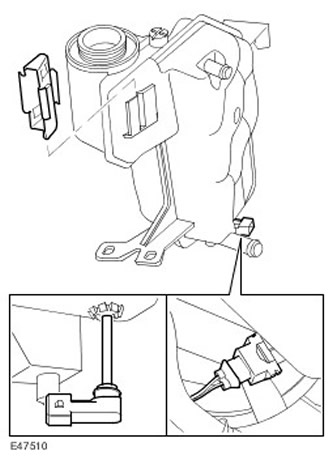

7. Снимите расширительный бачок.

  • Поднимите вертикально расширительный бачок охлаждающей жидкости вместе с кронштейном.
  • Расстыкуйте электрический разъем датчика низкого уровня охлаждающей жидкости.
8. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите опорный кронштейн.








Установка


1. ПРИМЕЧАНИЕ: Установите новый датчик низкого уровня охлаждающей жидкости, если он не является частью нового расширительного бачка.

Установите расширительный бачок на опорный кронштейн.

2. Установите расширительный бачок охлаждающей жидкости.

  • Состыкуйте электрический разъем датчика низкого уровня охлаждающей жидкости.
  • Поставьте расширительный бачок охлаждающей жидкости на прежнее место, найдя втулку и кронштейн.
  • Затяните болт (момент затяжки 10 Нм).
3. Установите вакуумный насос. Вставьте болты и затяните их (момент затяжки 10 Нм).

4. Установите бачок усилителя рулевого управления. Поставьте на место и закрепите на крепежном кронштейне.

5. Установите на место заливную горловину бачка стеклоомывателя. Вставьте в зажим.

6. Присоедините шланги охлаждающей жидкости к расширительному бачку. Закрепите зажимами.

7. Долейте охлаждающую жидкость до нормы.

  • Снимите хомуты со шлангов.

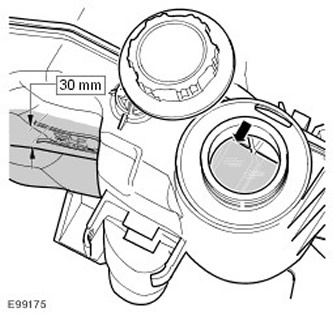

  • Залейте охлаждающую жидкость до уровня приблизительно на 30 мм ВЫШЕ максимального уровня для холодного состояния.
8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

9. Удалите воздух из системы охлаждения.

  • Снимите крышку расширительного бачка.
  • Подсоедините шланги для отвода отработавших газов к задним выпускным трубам.
  • Запустите двигатель и дайте ему возможность работать.
  • В течение 1 минуты сохраните частоту вращения двигателя на уровне 3000 об/мин.
  • Дайте двигателю возможность работать в режиме холостого хода в течение 5 минут.
  • В течение 1 минуты сохраните частоту вращения двигателя на уровне 3000 об/мин.
  • При выполнении процедуры удаления воздуха (при снятой крышке расширительного бачка) поддерживайте уровень охлаждающей жидкости на уровне приблизительно на 30 мм ВЫШЕ максимального уровня для холодного состояния.
10. Проверьте все шланги охлаждающей жидкости на наличие очевидных признаков утечки охлаждающей жидкости.

11. Установите крышку расширительного бачка после того, как убедитесь в том, что окончательный уровень охлаждающей жидкости на 30 мм выше максимального уровня для холодного состояния.
