Ленд Ровер Дискавери 3. Установка двигателя 2.7L Diesel с МКПП




Специальный инструмент

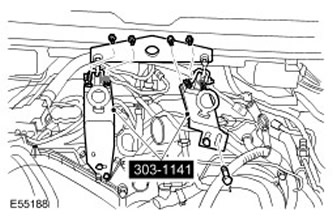

Лебедка для подъема двигателя 303-1141



Установка


1. С посторонней помощью подсоедините двигатель к коробке передач.

  • Очистите контактные поверхности деталей.
  • Аккуратно направьте жгут электропроводки коробки передач при установке двигателя.
2. Прикрепите двигатель к коробке передач. Затяните болты усилием 45 Нм.

3. Вверните болты стартера. Затяните болты усилием 48 Нм.

4. ПРИМЕЧАНИЕ: Отметьте положение нижнего вала рулевой колонки.

Установите двигатель в сборе с коробкой передач.

5. Снимите специальный инструмент.






6. Вверните болт опорной подушки коробки передач и затяните усилием 175 Нм.

7. Закрепите левую и правую опоры двигателя. Затяните гайки усилием 90 Нм.

8. Закрепите провод массы двигателя. Затяните болт усилием 22 Нм.

9. ПРИМЕЧАНИЕ: Снимите заглушки и отбракуйте их.

Подсоедините топливопроводы.

10. Закрепите магистрали вентиляции коробки передач. Затяните болт усилием 7 Нм.

11. Установите опорный кронштейн турбокомпрессора.

  • Затяните болты усилием 48 Нм.
  • Затяните гайку усилием 22 Нм.
12. ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые гайки.

ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.

Подсоедините систему выпуска к турбокомпрессору.

  • Установите новую прокладку.
  • Затяните гайки усилием 48 Нм.
13. Закрепите кронштейн поперечной трубы системы выпуска. Затяните болты усилием 25 Нм.

14. Закрепите положительный провод аккумулятора. Зафиксируйте зажимом.

15. Установите впускной трубопровод турбокомпрессора. Затяните зажим.

16. Передвиньте нижний шланг охлаждающей жидкости.

17. ПРИМЕЧАНИЕ: Снимите заглушки и отбакуйте их.

Подсоедините магистр аль высокого давления компрессора кондиционера.

  • Установите новое уплотнительное кольцо.
  • Затяните болт усилием 9 Нм.
18. Установите впускной воздуховод охладителя наддувочного воздуха.

19. Установите насос усилителя рулевого управления на соответствующий кронштейн. Вверните задний болт, но не затягивайте его.

20. Закрепите насос усилителя рулевого управления.

  • Затяните три передних болта усилием 22 Нм.
  • Отпустите три передних болта на четверть оборота.
  • Затяните задний болт усилием 22 Нм.
  • Затяните три передних болта усилием 22 Нм.
21. Подсоедините нижний шланг охлаждающей жидкости. Зафиксируйте хомутом.

22. Подсоедините впускные шланги охладителя наддувочного воздуха. Затяните хомуты.

23. ПРИМЕЧАНИЕ: Снимите заглушки и отбракуйте их.

Подсоедините магистр аль низкого давления компрессора кондиционера.

  • Установите новое уплотнительное кольцо.
  • Затяните болт усилием 9 Нм.
24. Закрепите впускной трубопровод охладителя наддувочного воздуха.

  • Затяните болт усилием 10 Нм.
  • Затяните гайки усилием 10 Нм.
25. Подсоедините вентиляционный шланг. Зафиксируйте хомутом.

26. Установите теплозащитный экран левого верхнего рычага подвески и трубопровода тормозной системы.

  • Затяните болты усилием 10 Нм.
  • Затяните гайки усилием 10 Нм.
27. Установите ремень привода вспомогательных агрегатов. Поверните натяжитель ремня привода вспомогательных агрегатов против часовой стрелки.

28. Подсоедините шланг охлаждающей жидкости системы EGR правого ряда цилиндров. Зафиксируйте хомутом.

29. Подсоедините верхний шланг охлаждающей жидкости к коллектору охлаждающей жидкости. Установите хомут.

30. Установите опорный кронштейн коленчатого патрубка дроссельной заслонки канала забора воздуха. Затяните болты усилием 10 Нм.

31. Установите запорный клапан воздухозабора. Для получения дополнительной информации обратитесь к Заслонка воздухозабора (19.70.32)

32. Установите кожух вентилятора охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

33. Установите корпус. Для получения дополнительной информации обратитесь к Кузов - Дизельный.

34. ПРИМЕЧАНИЕ: Вверните новые болты.
Закрепите передний карданный вал на приводном фланце раздаточной коробки.

  • Установите шайбы.
  • Стадия 1: Затяните болты усилием 45 Нм.
  • Стадия 2: Доверните болты еще на 90 градусов.
35. Закрепите задний карданный вал на приводном фланце раздаточной коробки.

  • Установите шайбы.
  • Затяните болты усилием 55 Нм.
36. Установите колеса. Затяните колесные гайки усилием 140 Нм.

37. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
