Ленд Ровер Дискавери 3. Сборка двигателя 2.7L Diesel - часть 4







92. ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

Состыкуйте 2 электрических разъема KS.






93. Состыкуйте электрический разъем датчика температуры моторного масла. Закрепите зажим жгута электропроводки.






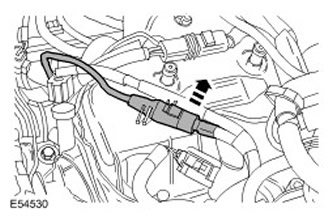

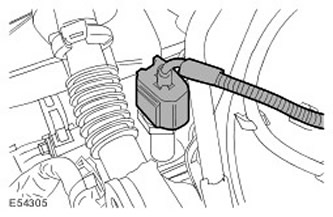

94. Состыкуйте электрический разъем датчика положения распределительного вала (CMP). Закрепите зажим жгута электропроводки.

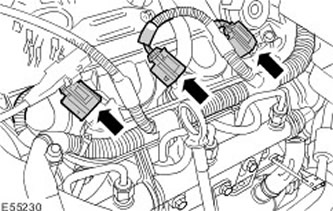

95. ПРИМЕЧАНИЕ: Показана правая сторона, для лево стороны аналогично.

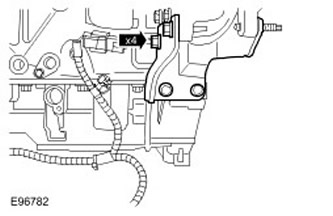

Состыкуйте электрические разъемы шести топливных форсунок. Закрепите 4 зажима жгута электропроводки.

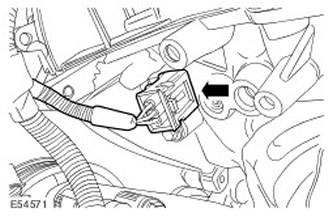

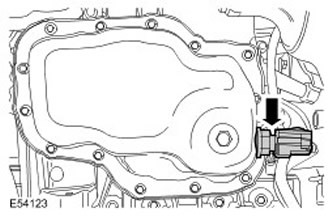

96. Состыкуйте электрический разъем датчика давления моторного масла (ЕОР). Закрепите зажим жгута электропроводки.

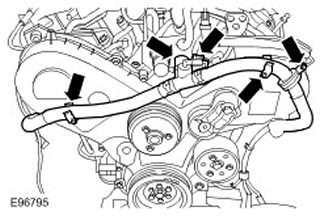

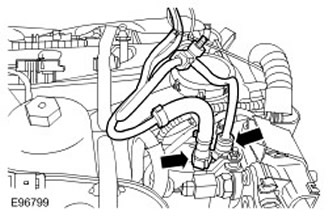

97. Установите 2 топливопровода низкого давления.

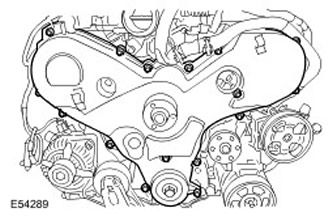

98. Установите крышку ремня ГРМ. Затяните болты усилием 10 Нм.

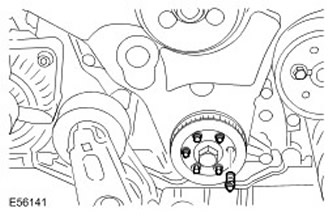

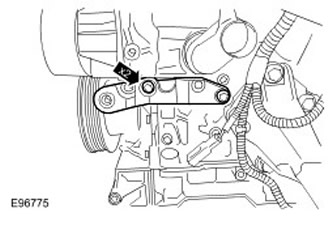

99. Установите шкив коленчатого вала. Затяните болты усилием 14 Нм.

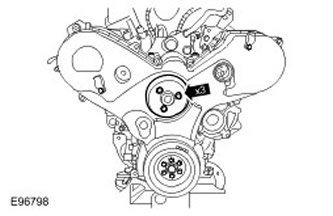

100. Установите шкив вентилятора охлаждения. Затяните болты усилием 23 Нм.






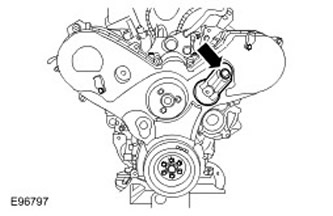

101. Установите промежуточный шкив ремня привода вспомогательных агрегатов. Затяните болт усилием 47 Нм.






102. ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.

ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо.

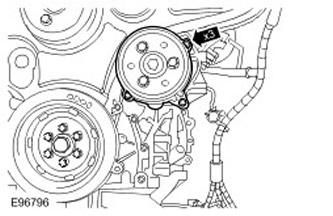

Установите насос охлаждающей жидкости. Затяните болты усилием 10 Нм.






103. Установите трубопровод охлаждающей жидкости клапана рециркуляции отработавших газов (EGR).

  • Вверните болт.
  • Состыкуйте электрический разъем.
  • Закрепите двумя зажимами.
  • Закрепите зажим.




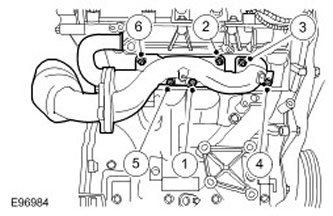

104. ВНИМАНИЕ: Используйте новые гайки.

ПРИМЕЧАНИЕ: Затяните гайки, работая в указанной последовательности.

ПРИМЕЧАНИЕ: Установите новую прокладку.

Установите правый выпускной коллектор в сборе с перепускной трубкой системы выпуска ОГ. Затяните гайки усилием 24 Нм.






105. Установите кронштейн генератора. Затяните болты усилием 23 Нм.






106. Установите кронштейн правой опоры двигателя. Затяните болты усилием 110 Нм.






107. Установите теплозащитный экран правого выпускного коллектора. Затяните болты усилием 10 Нм.

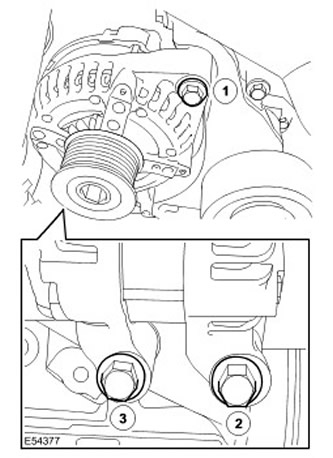

108. ВНИМАНИЕ: Затяните болты, работая в указанной последовательности.

Установите генератор. Затяните болты усилием 47 Нм.

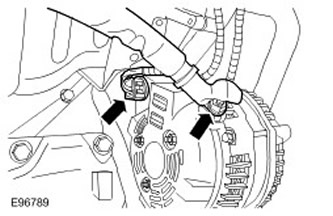

109. Состыкуйте электрические разъемы генератора.

  • Затяните гайку усилием 12 Нм.
  • Переместите резиновую подушку.

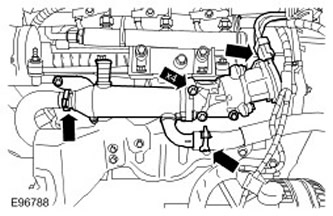

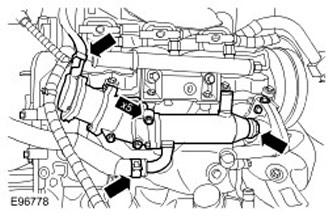

110. Установите правый клапан EGR и теплообменник в сборе.

  • Затяните болты усилием 10 Нм.
  • Подсоедините шланг охлаждающей жидкости и закрепите зажимом.
  • Состыкуйте электрический разъем.
  • Установите и закрепите новый зажим.

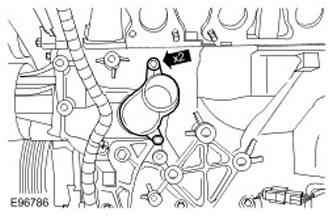

111. ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо.

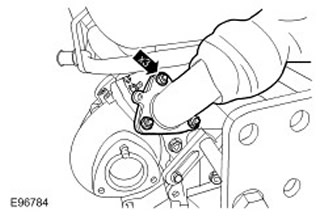

Установите впускной патрубок охлаждающей жидкости блока цилиндров. Затяните болты усилием 10 Нм.

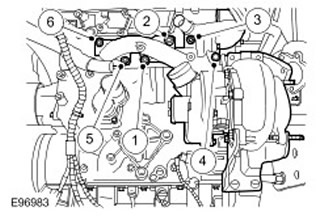

112. ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые гайки.

ПРИМЕЧАНИЕ: Затяните гайки, работая в указанной последовательности.

ПРИМЕЧАНИЕ: Установите новую прокладку.

Установите левый выпускной коллектор в сборе с турбокомпрессором. Затяните гайки усилием 24 Нм.






113. ВНИМАНИЕ: Используйте новые гайки.

ПРИМЕЧАНИЕ: Установите новую прокладку.

Прикрепите перепускную трубку системы выпуска отработавших газов клевому выпускному коллектору. Затяните гайки усилием 24 Нм.






114. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Установите новые уплотнительные шайбы.

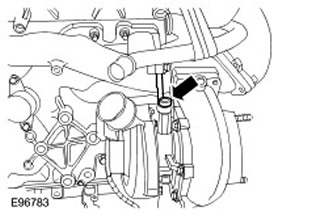

Подсоедините питающий маслопровод турбокомпрессора. Затяните полый болт усилием 30 Нм.






115. Закрепите опорный кронштейн турбокомпрессора. Затяните болты усилием 23 Нм.






116. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо.

ПРИМЕЧАНИЕ: Установите новую прокладку.

Установите возвратный маслопровод турбокомпрессора. Затяните болты усилием 10 Нм.

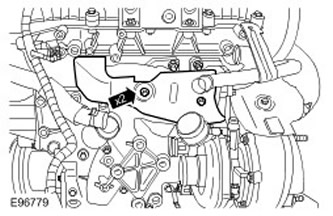

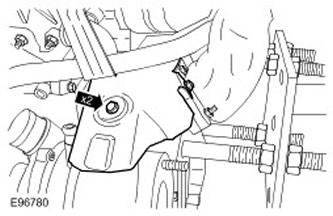

117. Установите теплозащитный экран турбокомпрессора. Затяните болты усилием 10 Нм.

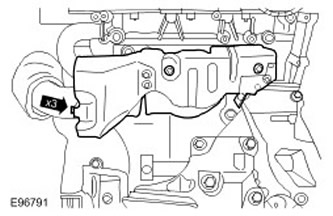

118. Установите теплозащитный экран левого выпускного коллектора. Затяните болты усилием 10 Нм.






119. ПРИМЕЧАНИЕ: Установите новый зажим.

Установите клапан EGR в сборе с теплообменником левого ряда цилиндров.

  • Установите опорный кронштейн.
  • Затяните болты усилием 10 Нм.
  • Подсоедините шланг охлаждающей жидкости и закрепите зажимом.
  • Состыкуйте электрический разъем.
  • Установите и закрепите зажим.




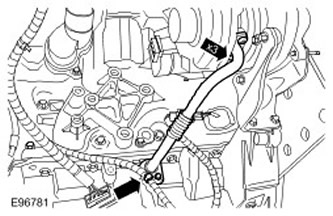

120. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо.

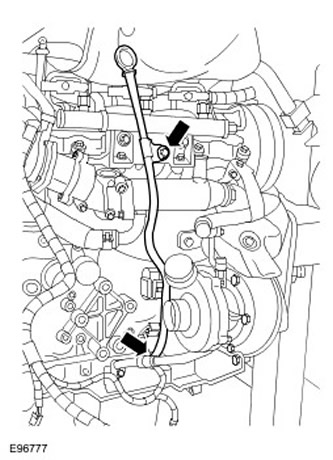

Установите щуп и трубку указателя уровня масла.

  • Затяните болт усилием 10 Нм.
  • Закрепите зажим жгута электропроводки.

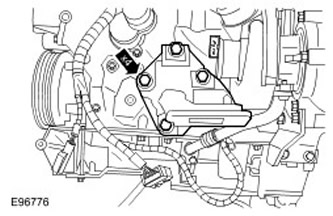

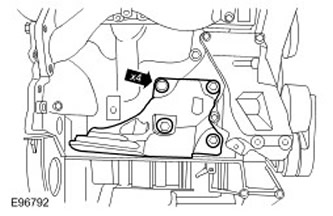

121. Установите кронштейн левой опоры двигателя. Затяните болты усилием 110 Нм.






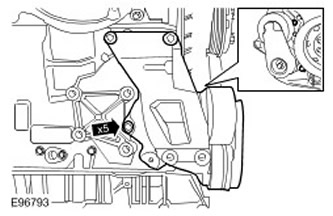

122. Установите кронштейн компрессора кондиционера. Затяните болты усилием 23 Нм.

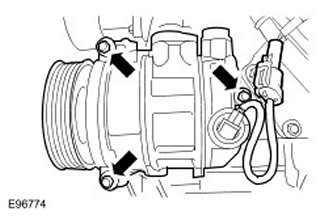

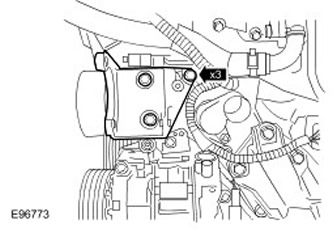

123. Установите компрессор кондиционера.

  • Затяните болты усилием 23 Нм.
  • Состыкуйте электрический разъем.




124. Установите кронштейн насоса усилителя рулевого управления. Затяните болты усилием 23 Нм.






125. Снимите двигатель с моторного стенда.

126. Установите двигатель. Для получения дополнительной информации обратитесь к Двигатель - В комплектацию автомобиля входит: Автоматическая коробка передач (12.41.01.99). Для получения дополнительной информации обратитесь к Двигатель - В комплектацию автомобиля входит: Механическая коробка передач (12.41.01.99).

127. Заправьте двигатель рекомендованным маслом до предписанного уровня. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05).
