Ленд Ровер Дискавери 3. Сборка двигателя 2.7L Diesel - часть 3

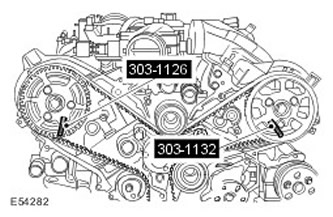

62. Установите специальные инструменты на шкивы выпускных распределительных валов.
- Если специальный инструмент устанавливается неправильно, повторите процедуру установки ремня ГРМ.
- Снимите специальные инструменты со шкивов распределительных валов.

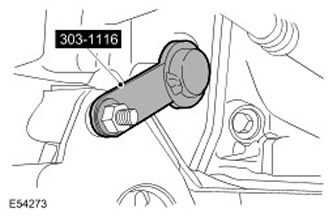

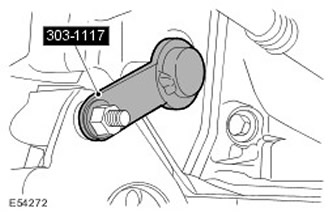

63. Снимите специальны инструмент. Выверните болт.
64. Снимите специальны инструмент. Выверните болт.
65. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

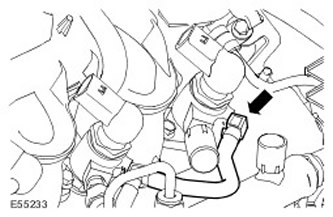

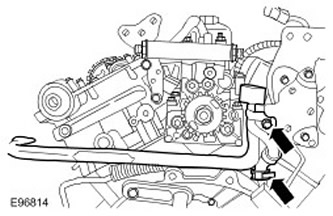

Установите новый возвратны топливопровод топливных форсунок.
66. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

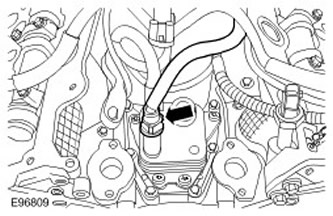

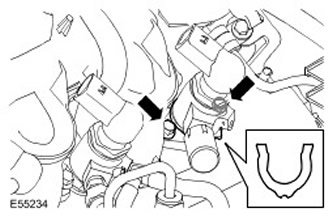

Подсоедините топливопровод к охладителю топлива.
67. ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца.
ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.

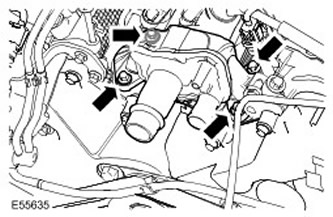

Установите выпуск охлаждающей жидкости головки блока цилиндров в сборе. Затяните болты усилием 10 Нм.
68. ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца.
Установите питающий маслопровод турбокомпрессора. Затяните болты усилием 10 Нм.

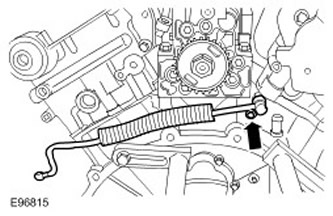

69. Установите вентиляционный трубопровод.
- Закрепите зажим.
- Затяните болт усилием 10 Нм.
70. ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.
ПРИМЕЧАНИЕ: Установите новую прокладку.

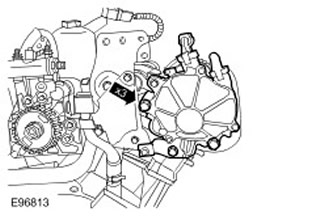

Установите вакуумный насос тормозной системы.
- Установите кронштейн.
- Затяните болты усилием 23 Нм.
71. ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.
ПРИМЕЧАНИЕ: Установите новую прокладку.

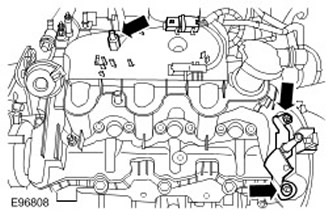

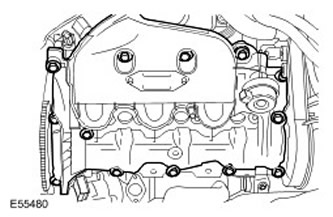

Установите правую крышку клапанного механизма.
- Затяните болты усилием 10 Нм.
- Закрепите электрический разъем свечи накаливания на крышке клапанного механизма.
- Закрепите электрический разъем датчика детонации (KS) на крышке клапанного механизма.
72. Вверните установочные шпильки правой крышки двигателя.
- Установите кронштейн.
- Затяните гайку усилием 10 Нм.
- Затяните болт усилием 10 Нм.
73. ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.
ПРИМЕЧАНИЕ: Установите новую прокладку.
Установите левую крышку клапанного механизма.
- Затяните болты усилием 10 Нм.
- Закрепите электрически й разъем KS на крышке клапанного механизма.

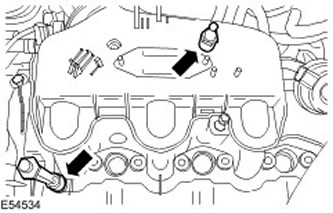

74. Вверните установочные шпильки левой крышки двигателя.
75. Установите кронштейны топливного коллектора. Затяните болты усилием 23 Нм.

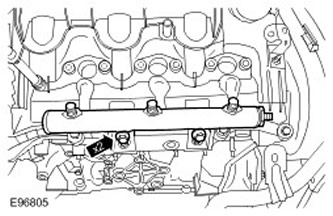

76. Установите топливные коллекторы. Вверните болты, но пока не затягивайте их до конца.
77. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Установите новый питающий топливопровод высокого давления правого топливного коллектора.
- Затяните болты крепления распределительного коллектора впрыска топлива усилием 23 Нм.
- Стадия 1: Затяните штуцер питающего топливопровода высокого давления со стороны промежуточного топливного коллектора усилием 15 Нм.
- Стадия 2: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 15 Нм.
- Стадия 3: Затяните штуцер питающего топливопровода высокого давления со стороны промежуточного топливного коллектора усилием 30 Нм.
- Стадия 4: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 30 Нм.
- Закрепите зажим.
Установите новый питающий топливопровод высокого давления левого топливного коллектора.
- Затяните болты крепления распределительного коллектора впрыска топлива усилием 23 Нм.
- Стадия 1: Затяните штуцер питающего топливопровода высокого давления со стороны промежуточного топливного коллектора усилием 15 Нм.
- Стадия 3: Затяните штуцер питающего топливопровода высокого давления со стороны промежуточного топливного коллектора усилием 30 Нм.
- Стадия 2: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 15 Нм.
- Стадия 4: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 30 Нм.
- Закрепите зажим.

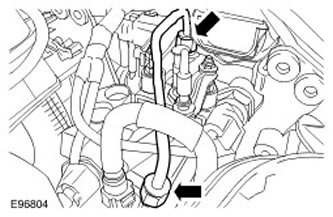

Установите новы питающи топливопровод высокого давления промежуточного топливного коллектора.
- Стадия 1: Затяните штуцер питающего топливопровода высокого давления со стороны топливного насоса высокого давления усилием 15 Нм.
- Стадия 2: Затяните штуцер питающего топливопровода высокого давления со стороны промежуточного топливного коллектора усилием 15 Нм.
- Стадия 3: Затяните штуцер питающего топливопровода высокого давления со стороны топливного насоса высокого давления усилием 30 Нм.
- Стадия 4: Затяните штуцер питающего топливопровода высокого давления со стороны промежуточного топливного коллектора усилием 30 Нм.
80. ПРИМЕЧАНИЕ: Снимите и отбраку йте заглушки.
Установите новый питающий топливопровод высокого давления правого топливного коллектора.
- Затяните болты крепления распределительного коллектора впрыска топлива усилием 23 Нм.
- Стадия 1: Затяните штуцер питающего топливопровода высокого давления со стороны топливного насоса высокого давления усилием 15 Нм.
- Стадия 2: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 15 Нм.
- Стадия 3: Затяните штуцер питающего топливопровода высокого давления со стороны топливного насоса высокого давления усилием 30 Нм.
- Стадия 4: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 30 Нм.
- Закрепите зажим.
Установите новый питающи топливопровод высокого давления левого топливного коллектора.
- Затяните болты крепления распределительного коллектора впрыска топлива усилием 23 Нм.
- Стадия 1: Затяните штуцер питающего топливопровода высокого давления со стороны топливного насоса высокого давления усилием 15 Нм.
- Стадия 2: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 15 Нм.

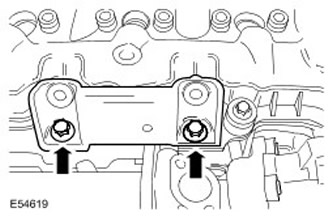

- Стадия 3: Затяните штуцер питающего топливопровода высокого давления со стороны топливного насоса высокого давления усилием 30 Нм.
- Стадия 4: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 30 Нм.
- Закрепите зажим.
ВНИМАНИЕ: Не используйте инструменты для установки нового крепежного зажима возвратного топливопровода. Невыполнение этого требования может привести к повреждению крепежного зажима.

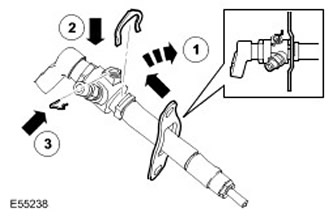

Установите новый зажим топливных форсунок.
- 1. Установите дистанционную втулку зажима топливно й форсунки.
- 2. Установите новый крепежный зажим возвратного топливопровода.
- 3. Установите новую уплотнительную шайбу.
83. Установите топливную форсунку. Затяните болты усилием 10 Нм.
84. Установите оставшиеся топливные форсунки.
85. ВНИМАНИЕ: Не допускайте, чтобы штуцеры ударялись об уплотнительные линзы питающего топливопровода высокого давления, так как это может вызвать повреждение концов топливопровода и привести к проникновению грязи в систему впрыска топлива.
ВНИМАНИЕ: При штуцеров надавливайте на питающий топливопровод высокого давления, чтобы держать уплотнительные линзы в контакте с конусами топливных форсунок и топливного коллектора.
ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

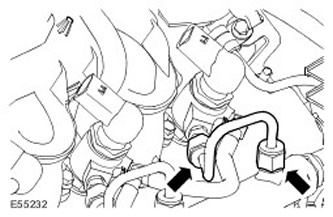

Установите новые питающие топливопроводы высокого давления топливных форсунок.
- Стадия 1: Затяните штуцер питающего топливопровода высокого давления со стороны форсунки усилием 15 Нм.
- Стадия 2: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 15 Нм.
- Стадия 3: Затяните штуцер питающего топливопровода высокого давления со стороны форсунки усилием 30 Нм.
- Стадия 4: Затяните штуцер питающего топливопровода высокого давления со стороны топливного коллектора усилием 30 Нм.
86. ВНИМАНИЕ: Убедитесь, что зажим возвратного топливопровода правильно установлен на топливную форсунку, прежде чем устанавливать возвратный топливопровод.

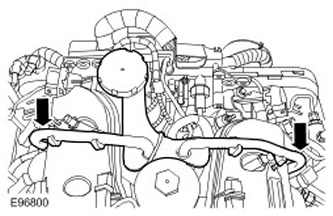

Подсоедините возвратный топливопровод к топливным форсункам. Нанесите на уплотнительные кольца возвратного топливопровода тонкий слой вазелина.

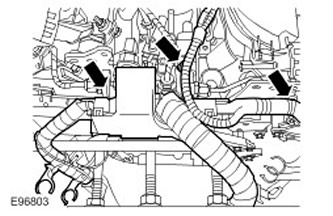

87. Установите жгут электропроводки двигателя.
- Затяните гайку усилием 10 Нм.
- Закрепите зажимы.

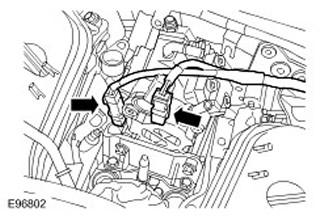

88. Состыкуйте электрические разъемы топливного насоса высокого давления.

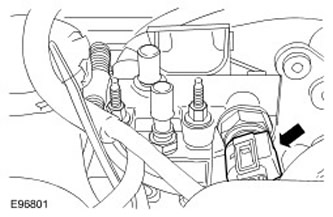

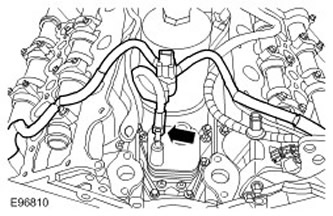

89. Состыкуйте электрический разъем датчика давления в топливном коллекторе (FRP).
90. Установите маслоотделитель вентиляции картера двигателя. Подсоедините и закрепите 2 шланга вентиляции.

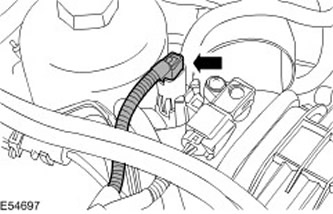

91. Состыкуйте электрический разъем датчика температуры топлива.
