Ленд Ровер Дискавери 3. Разборка двигателя 2.7L Diesel - часть 2

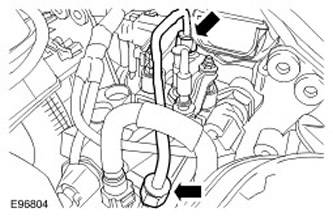

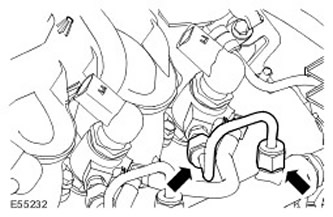

46. ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.
Снимите и отбракуйте питающий топливопровод высокого давления промежуточного коллектора.

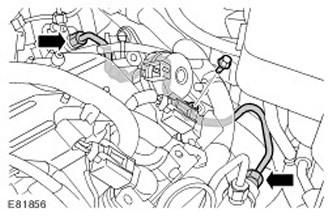

47. ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.
ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично
Снимите и отбракуйте 2 питающих топливопровода высокого давления топливного коллектора. Отпустите зажим.
48. ВНИМАНИЕ: Проследите за тем, чтобы питающий топливопровод высокого давления оставался в контакте с топливной форсункой и топливным коллектором до тех пор, пока оба штуцера не будут рассоединены и очищены. Несоблюдение этого требования может привести к проникновению грязи в систему впрыска топлива.
ВНИМАНИЕ: Проследите за тем, чтобы при отпускании питающих топливопроводов высокого давления штуцер переходника топливной форсунки оставался неподвижным. Несоблюдение этого требования может привести выходу из строя топливной форсунки или штуцера переходника топливной форсунки.
ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.
Снимите 6 питающих топливопроводов высокого давления и отбракуйте их.

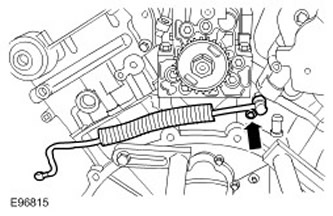

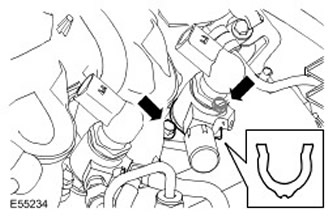

49. Отсоедините возвратный топливопровод от топливных форсунок. Снимите и отбракуйте 6 зажимов.
50. Выверните два болта топливной форсунки.

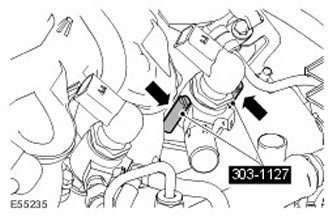

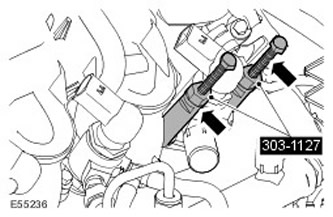

51. Установите шпильки специального инструмента.
52. ВНИМАНИЕ: Убедитесь, что лапки съемника правильно сцеплены с топливной форсункой. Неследование этому указанию может привести к повреждению элемента.

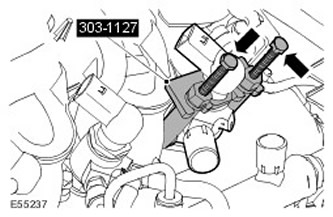

Установите лапки специального инструмента на шпильки.
53. Снимите топливную форсунку.
- Равномерно вращайте болты специального инструмента по часовой стрелке.
- Снимите специальный инструмент.
- Снимите и отбракуйте зажим топливной форсунки.
- Снимите и отбракуйте уплотнительную шайбу.
54. Снимите оставшиеся топливные форсунки.

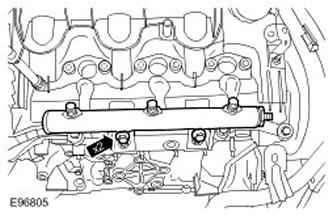

55. ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.
Снимите 2 топливных коллектора. Выверните 4 болта.
56. ПРИМЕЧАНИЕ: Показана правая сторона, для лево стороны аналогично.

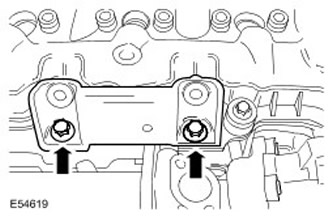

Снимите 2 кронштейна топливных коллекторов. Выверните 4 болта.

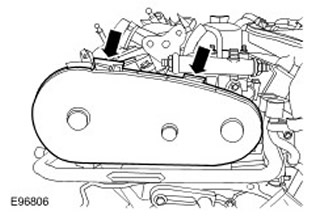

57. Снимите крышку ремня привода топливного насоса высокого давления. Отпустите 2 зажима.

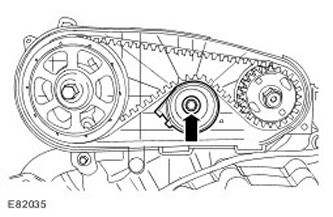

58. Снимите и отбракуйте натяжитель ремня привода топливного насоса высокого давления. Выверните болт.
59. Снимите ремень привода топливного насоса высокого давления и отбракуйте его.

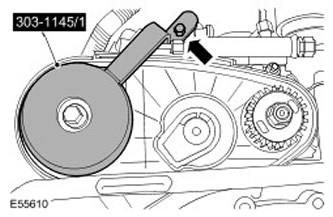

60. Установите специальный инструмент на задний шкив распределительного вала.
- Проверните коленчатый вал таким образом, чтобы специальный инструмент встал параллельно монтажной скобе двигателя.
- Вверните и затяните болт.

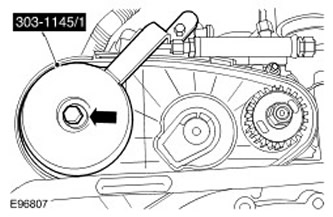

61. ПРИМЕЧАНИЕ: Отбракуйте болт.
Используя специальный инструмент, выверните болт крепления заднего шкива распределительного вала.
62. Снимите специальный инструмент. Выверните болт.

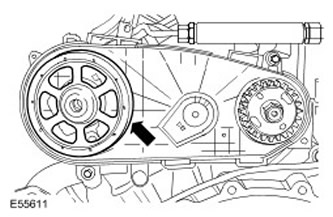

63. Снимите задний шкив распределительного вала.

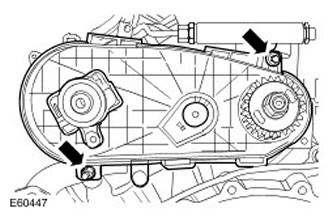

64. Снимите заднюю крышку ремня привода топливного насоса высокого давления. Полностью ослабьте 2 болта.
65. Выверните установочные шпильки левой крышки двигателя.
66. Снимите левую крышку клапанного механизма.
- Отсоедините электрический разъем KS от крышки клапанного механизма.
- Полностью ослабьте 13 болтов.
- Снимите опорный кронштейн топливопровода.
- Снимите и отбракуйте прокладку.
67. Выверните установочные шпильки правой крышки двигателя.
- Отверните гайку.
- Выверните болт.
- Снимите кронштейн.
68. Снимите правую крышку клапанного механизма.
- Отсоедините электрический разъем свечи накаливания от крышки клапанного механизма.
- Отсоедините электрический разъем KS от крышки клапанного механизма.
- Полностью ослабьте 13 болтов.
- Снимите и отбракуйте прокладку.

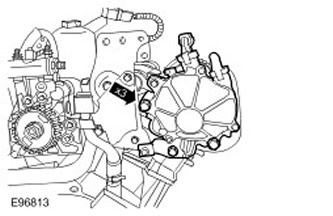

69. Снимите вакуумный насос тормозной системы.
- Выверните 3 болта.
- Снимите кронштейн.
- Снимите и отбракуйте прокладку.
70. Снимите вентиляционный трубопровод.
- Выверните болт.
- Отпустите зажим.

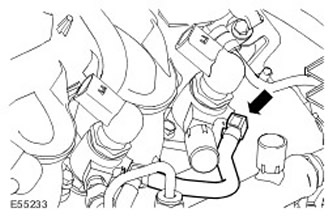

71. Снимите питающий маслопровод турбокомпрессора.
- Выверните болт.
- Снимите и отбракуйте 2 уплотнительных кольца.

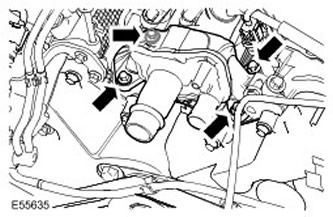

72. Снимите выпуск охлаждающей жидкости головки цилиндров в сборе.
- Выверните 4 болта.

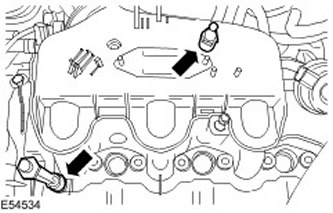

- Снимите и отбракуйте уплотнительное кольцо.

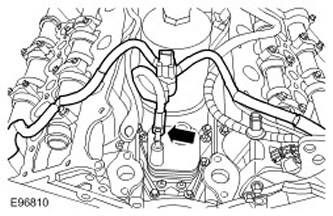

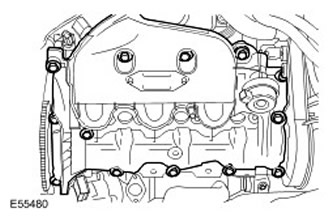

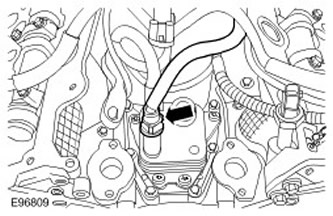

73. ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.
Отсоедините топливопровод от охладителя топлива.

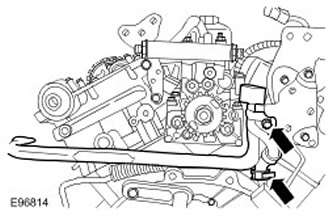

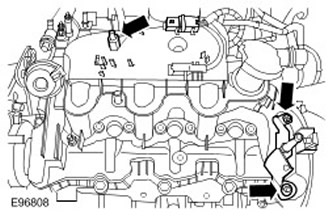

74. ВНИМАНИЕ: Заглушите все отверстия. Используйте новые заглушки.
Снимите и отбракуйте возвратный топливопровод топливной форсунки.
