Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите топливную рампу. Для получения дополнительной информации обратитесь к Топливный коллектор (19.60.04)

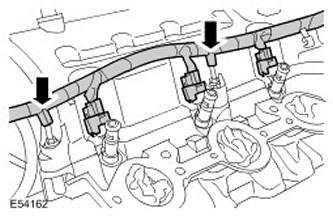

3. Отведите жгут электропроводки форсунок в сторону.
- Освободите 2 зажима.
- Отсоедините 3 электрических разъема топливных форсунок.
4. ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

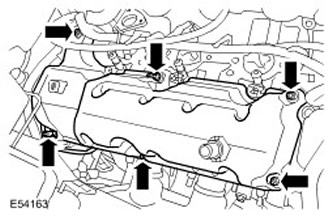

Снимите крышку головки цилиндров.
- Освободите крепежный зажим жгута электропроводки.
- Выверните 2 болтов.
- Выверните 4 шпилек.
5. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Снимите прокладку и отбракуйте ее.

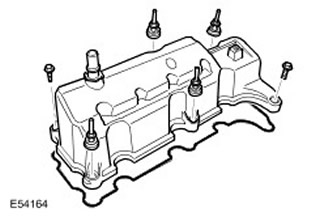

6. ПРИМЕЧАНИЕ: Запишите положения установки деталей.
Выверните болты и шпильки. Снимите уплотнения и отбракуйте их.
Установка
1. Вверните болты и шпильки.
- Установите новые кольцевые уплотнения.
- Установите новую прокладку.
- Очистите контактные поверхности деталей.
- Равномерно и постепенно затяните болты и шпильки в указанной последовательности (момент затяжки 10 Нм).
- Закрепите жгут проводов зажимом.
- Закрепите его зажимами.
- Подсоедините электрические разъемы топливных форсунок.
5. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
