Ленд Ровер Дискавери 3. Правая головка цилиндров двигателя 4.0L

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

3. Перейдите к порядку синхронизации распределительного вала. Для получения дополнительной информации обратитесь к Газораспределение

4. Снимите выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)

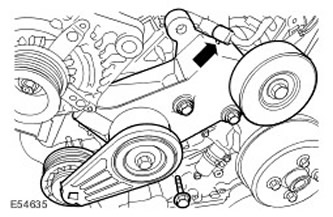

5. Отведите опорный кронштейн радиатора в сторону.

Выверните три болта.
Освободите зажим жгута проводов.
Отсоедините электрический разъем датчика температуры охлаждающей жидкости (ECT).

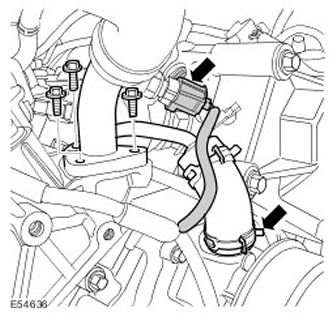

6. Снимите выпускной коленчатый патрубок охлаждающей жидкости блока цилиндров.

Отсоедините электрический разъем датчика температуры охлаждающей жидкости (ECT).
Освободите зажим крепления шланга насоса охлаждающей жидкости.
Выверните три болта.

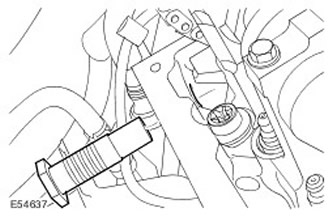

7. Снимите правый гидравлический натяжитель цепи газораспределительного механизма.

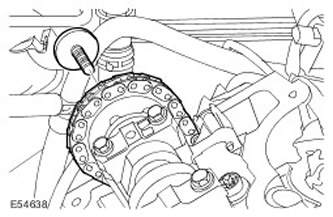

8. Выверните болт звездочки распределительного вала.

Снимите звездочку с распределительного вала.
Скрепите цепь и направляющую с помощью проволоки.

9. ВНИМАНИЕ: Постепенно в перекрестной последовательности ослабьте болты.

Выверните 10 болтов головки блока цилиндров. Отбракуйте болты.

10. Снимите головку блока цилиндров правого ряда в сборе.

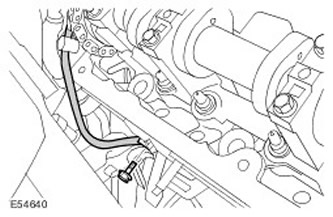

Отсоедините разъём соединения с "массой" от головки блока цилиндров.
Выверните болт.

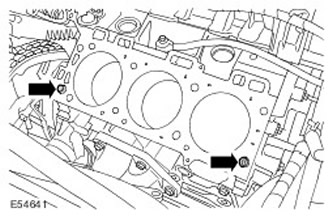

11. Снимите и отбракуйте прокладку головки блока цилиндров.

Очистите установочные штифты головки блока цилиндров.
Очистите и осмотрите головку блока цилиндров и блок цилиндров.

12. ПРИМЕЧАНИЕ: Равномерно и постепенно ослабьте крышки подшипников распределительных валов.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

ПРИМЕЧАНИЕ: Не продолжайте демонтаж, если деталь снимается только для получения доступа.

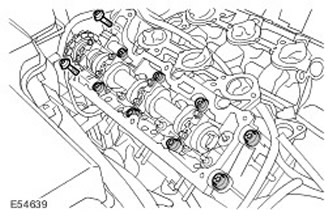

Снимите крышки подшипников распределительного вала.

Выверните восемь болтов.
Снимите питающий маслопровод распределительного вала.

13. Снимите распределительный вал.

Установка

1. Установите распределительный вал.

Очистите сопрягаемые поверхности деталей.
Смажьте детали чистым моторным маслом.

2. ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

Установите крышки подшипников распределительного вала.

Очистите сопрягаемые поверхности деталей.
Смажьте детали чистым моторным маслом.

3. ПРИМЕЧАНИЕ: После установки болтов убедитесь, что распределительный вал вращается свободно.

Установите питающий маслопровод распределительного вала.

Тщательно очистите и проверьте питающий маслопровод.
Заполните питающий маслопровод чистым моторным маслом.

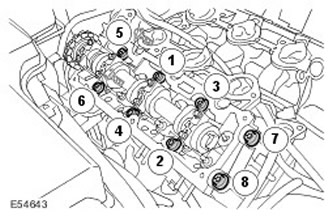

Равномерно в 2 этапа затяните болты в указанной последовательности.
Затяните болты (момент затяжки 6 Нм).
Затяните болты (момент затяжки 16 Нм).

4. Очистите сопрягаемые поверхности деталей.

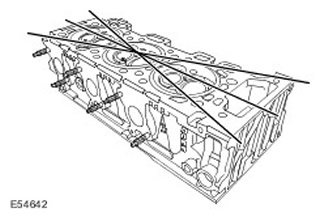

5. Проверьте поверхность головки блока цилиндров на наличие деформации в продольном и поперечном направлениях и по диагоналям. Для получения дополнительной информации обратитесь к Спецификация

6. ВНИМАНИЕ: Прокладку головки блока цилиндров следует устанавливать на штифты блока цилиндров.

Установите новую прокладку головки блока цилиндров.

7. ПРИМЕЧАНИЕ: Соблюдайте осторожность при монтаже соединений с массой. В случае недостаточно хорошей "массы" не заведется один или оба ряда цилиндров двигателя.

Установите головку блока цилиндров правого ряда в сборе.

Подсоедините разъём соединения с "массой" к головке блока цилиндров.
Затяните болт (момент затяжки 10 Нм).

8. ПРИМЕЧАНИЕ: Затяните болты с 1 по 8 в указанной последовательности. Болты M12 затягиваются в три этапа.

Заверните болты крепления головки блока цилиндров.

Смажьте новые болты крепления головки блока цилиндров чистым моторным маслом.
Затяните болты M12 (момент затяжки 30 Нм), а затем еще на 80 градусов.
Затяните болты M12 еще на 80 градусов.
Затяните болты М8 (момент затяжки 35 Нм).

9. Установите выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)

10. ПРИМЕЧАНИЕ: Деталь имеет левую резьбу.

Вверните болт звездочки распределительного вала.

Снимите и отбракуйте ленту-фиксатор кабелей.
Очистите сопрягаемые поверхности деталей.
Установите слегка затяните болт звездочки распределительного вала.

11. Установите правый гидравлический натяжитель цепи газораспределительного механизма. Затяните натяжитель (момент затяжки 45 Нм).

12. Установите фланец охлаждающей жидкости головки блока цилиндров.

Очистите сопрягаемые поверхности деталей.
Затяните болт (момент затяжки 10 Нм).
Закрепите шланг зажимом.
Подсоедините электрический разъем датчика ECT.

13. Установите опорный кронштейн генератора.

Очистите сопрягаемые поверхности деталей.
Затяните болты (момент затяжки 45 Нм).
Закрепите жгут проводов.
Подсоедините электрический разъем датчика ECT.

14. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение

15. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация

16. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
