Снятие
Все автомобили
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.0L (12.30.50)
Автомобили с правосторонним рулевым управлением

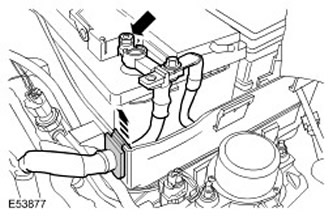

3. Отсоедините положительный кабель от аккумуляторной батареи.
- Освободите зажим.
- Освободите втулку.
Автомобили с правосторонним рулевым управлением

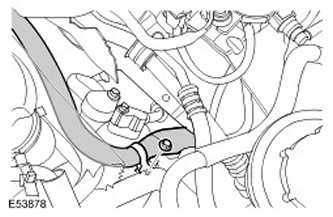

4. Освободите зажим жгута электропроводки. Выверните болт.
Все автомобили
5. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
6. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

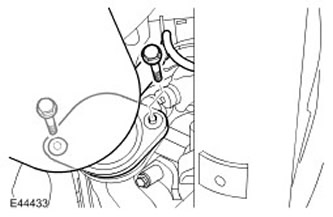

7. Отсоедините систему выпуска от выпускного коллектора. Выверните и отбракуйте 2 болта.
8. Опустите автомобиль.
9. ВНИМАНИЕ: При выполнении данной операции необходимо защищать двигатель.

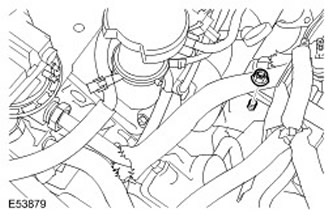

Поднимите двигатель с левой опоры. Отверните гайку.
10. ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

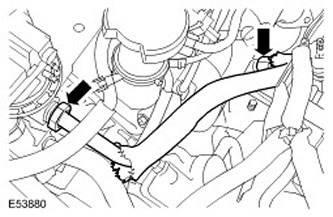

Снимите трубопровод EGR. Отверните 2 накидные гайки.

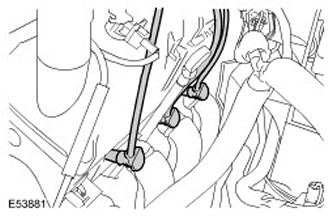

11. Отсоедините электрические разъемы высокого напряжения (HT). Для получения доступа отведите провода в сторону.
12. ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

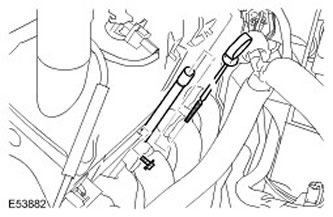

Снимите трубку щупа измерения уровня.
- Извлеките щуп измерения уровня.
- Выверните болт.
- Отбракуйте кольцевое уплотнение.

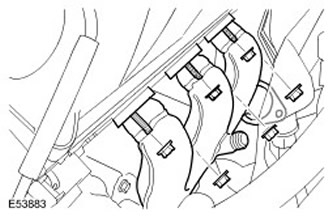

13. Снимите выпускной коллектор.
- Отверните 6 гайки.
- Снимите прокладку и отбракуйте ее.
Установка
Все автомобили
1. ПРИМЕЧАНИЕ: Соединительные тяги прокладки выпускного коллектора должны располагаться на нижнем крае коллектора.
Установите выпускной коллектор.
- Установите новую прокладку.
- Очистите контактные поверхности деталей.
- Равномерно затяните гайки в указанной последовательности (момент затяжки 25 Нм).
2. Установите трубку щупа измерения уровня.
- Очистите контактные поверхности деталей.
- Установите новое уплотнительное кольцо.
- Смажьте сальник чистым моторным маслом.
- Затяните болт (момент затяжки 10 Нм).
- Вставьте щуп измерения уровня.
4. Установите трубопровод EGR.
- Очистите контактные поверхности деталей.
- Вначале затяните гайки вручную.
- Окончательно затяните гайки с моментом 40 Нм.
6. Поднимите автомобиль.
7. Установите систему выпуска.
- Очистите контактные поверхности деталей.
- Вверните новые болты и затяните их (момент затяжки 40 Нм).
9. Опустите автомобиль.
Автомобили с правосторонним рулевым управлением
10. ПРИМЕЧАНИЕ: Нанесите вазелин на клеммы аккумуляторной батареи.
Подсоедините положительный провод аккумуляторной батареи.
- Очистите контактные поверхности деталей.
- Установите уплотнительную втулку.
- Затяните гайку зажима (момент затяжки 10 Нм).
11. Закрепите зажим жгута электропроводки. Затяните болт (момент затяжки 10 Нм).
Все автомобили
12. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.0L (12.30.50)
13 . Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
