Ленд Ровер Дискавери 3. Левая головка цилиндров двигателя 4.0L

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

3. Перейдите к порядку синхронизации распределительного вала. Для получения дополнительной информации обратитесь к Газораспределение

4. Снимите выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

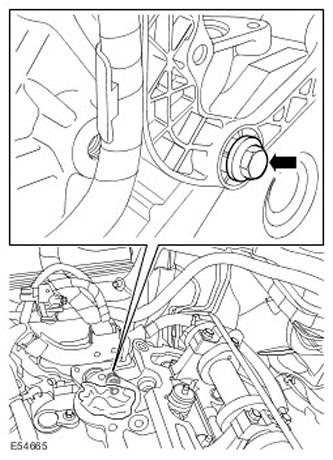

5. Освободите мост жгута электропроводки для получения доступа. Выверните болт.

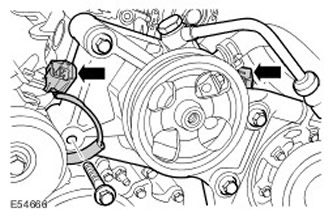

6. Отведите опорный кронштейн компрессора системы кондиционирования в сторону.

Выверните четыре болта.
Освободите зажимы крепления электрического разъема датчика детонации.
Отведите кронштейн в сторону и привяжите.

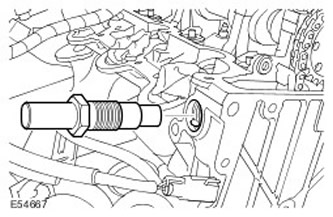

7. Снимите левый гидравлический натяжитель цепи газораспределительного механизма. Очистите сопрягаемые поверхности деталей.

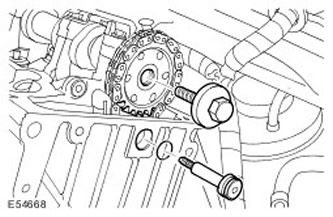

8. Выверните болт Torx крепления направляющей цепи. Снимите и отбракуйте уплотнительное кольцо.

9. Выверните болт звездочки распределительного вала.

Снимите звездочку с распределительного вала.
Скрепите цепь и направляющую с помощью проволоки.

10. ВНИМАНИЕ: Постепенно в перекрестной последовательности ослабьте болты.

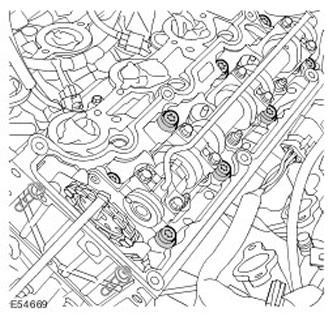

Выверните 10 болтов головки блока цилиндров. Отбракуйте болты.

11. Снимите головку блока цилиндров левого ряда в сборе.

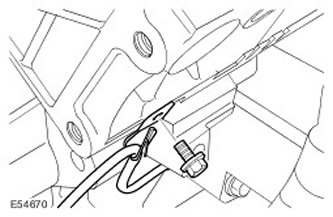

Освободите зажим жгута электропроводки датчика детонации.
Выверните болт.

12. Снимите и отбракуйте прокладку головки блока цилиндров.

Очистите установочные штифты головки блока цилиндров.
Очистите и осмотрите головку блока цилиндров и блок цилиндров.

13. ПРИМЕЧАНИЕ: Равномерно и постепенно ослабьте крышки подшипников распределительных валов.

ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

ПРИМЕЧАНИЕ: Не продолжайте демонтаж, если деталь снимается только для получения доступа.

Снимите крышки подшипников распределительного вала.

Выверните восемь болтов.
Снимите питающий маслопровод распределительного вала.

14. Снимите распределительный вал.

Установка

1. Установите распределительный вал.

Очистите сопрягаемые поверхности деталей.
Смажьте детали чистым моторным маслом.

2. ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

Установите крышки подшипников распределительного вала.

Очистите сопрягаемые поверхности деталей.
Смажьте детали чистым моторным маслом.

3. ПРИМЕЧАНИЕ: После установки болтов убедитесь, что распределительный вал вращается свободно.

Установите питающий маслопровод распределительного вала.

Тщательно очистите и проверьте питающий маслопровод.
Заполните питающий маслопровод чистым моторным маслом.
Равномерно в 2 этапа затяните болты в указанной последовательности.
Затяните болты (момент затяжки 6 Нм).
Затяните болты (момент затяжки 16 Нм).

4. Очистите сопрягаемые поверхности деталей.

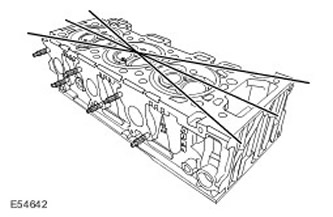

5. Проверьте поверхность головки блока цилиндров на наличие деформации в продольном и поперечном направлениях и по диагоналям. Для получения дополнительной информации обратитесь к Спецификация

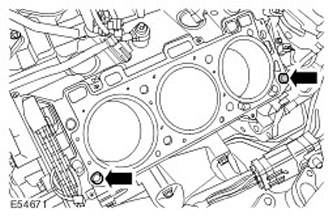

6. ВНИМАНИЕ: Прокладку головки блока цилиндров следует устанавливать на штифты блока цилиндров.

Установите новую прокладку головки блока цилиндров.

7. Установите головку блока цилиндров левого ряда в сборе.

Установите кронштейн датчика детонации.
Затяните болт (момент затяжки 10 Нм).

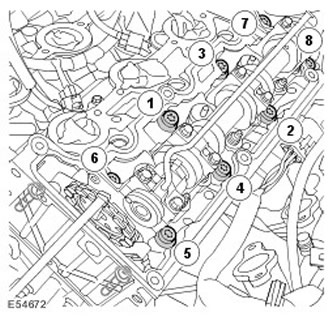

8. ПРИМЕЧАНИЕ: Затяните болты с 1 по 8 в указанной последовательности. Болты M12 затягиваются в три этапа.

Заверните болты крепления головки блока цилиндров.

Смажьте новые болты крепления головки блока цилиндров чистым моторным маслом.
Затяните болты M12 (момент затяжки 30 Нм), а затем еще на 80 градусов.
Затяните болты M12 еще на 80 градусов.
Затяните болты М8 (момент затяжки 35 Нм).

9. Установите выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

10. Заверните болт Torx крепления направляющей цепи.

Установите новое уплотнительное кольцо.
Затяните болт (момент затяжки 10 Нм).
Очистите сопрягаемые поверхности деталей.

11. Установите опорный кронштейн компрессора кондиционера в сборе.

Очистите сопрягаемые поверхности деталей.
Затяните болты (момент затяжки 45 Нм).
Закрепите жгут проводов.
Затяните болт крепления зажима датчика детонации (момент затяжки 10 Нм).

12. Установите левый гидравлический натяжитель цепи газораспределительного механизма.

13. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение

14. Установите мост жгута электропроводки. Затяните болт (момент затяжки 45 Нм).
15. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация

16. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
