Ленд Ровер Дискавери 3. Детали механизма регулировки фаз газораспределения двигателя 4.0L

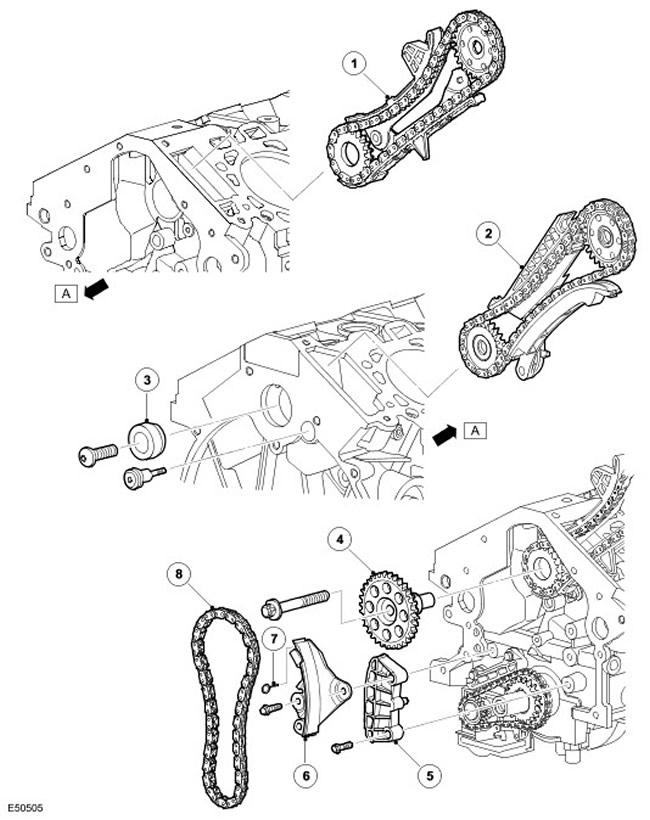

Наименование пункта Каталожный номер запасной части Описание
A - Передняя часть двигателя
1 - Привод левого распределительного вала в сборе
2 - Привод правого распределительного вала в сборе
3 - Распорка
4 - Звездочка промежуточного вала
5 - Направляющая цепи
6 - Натяжитель цепи промежуточного вала
7 - Штифт натяжителя
8 - Цепь промежуточного вала



Привод распределительного вала в сборе


Привод каждого распределительного вала включает следующие детали:

  • Шестерня промежуточного вала
  • Шестерня распределительного вала
  • Приводная цепь
  • Направляющая цепи
Левый привод в сборе приводится от передней части промежуточного вала, а правый - от задней.
