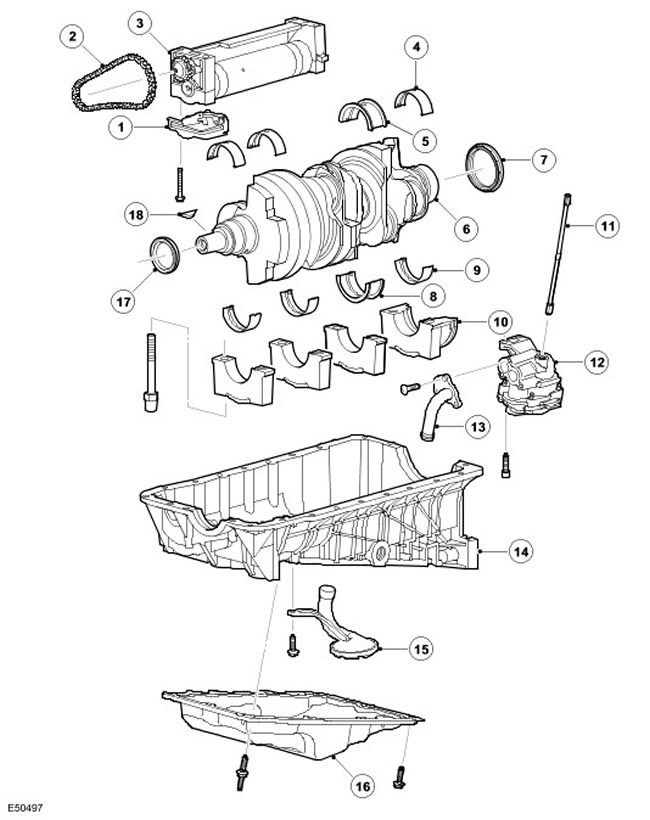

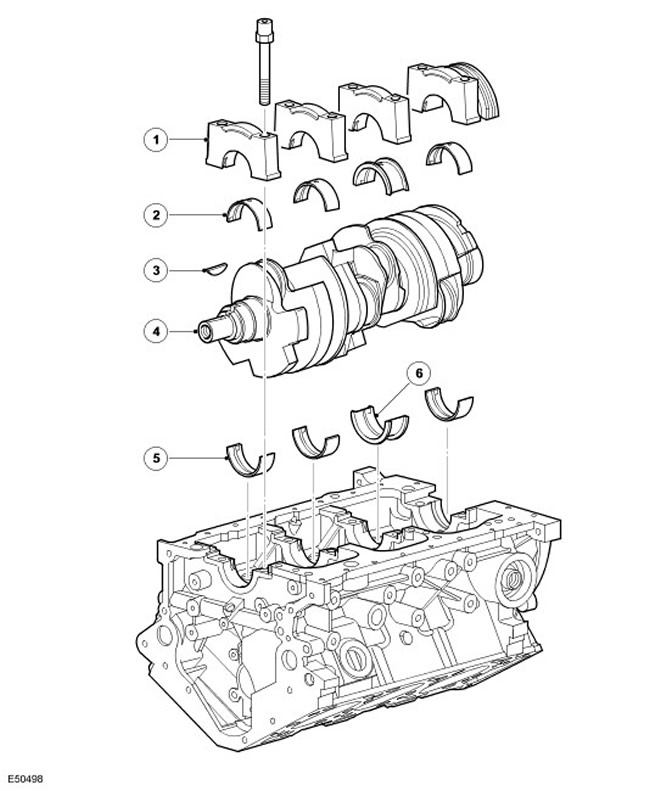

Наименование пункта |
Каталожный номер запасной части |
Описание |
1 |
- |
Крышка коренного подшипника |
2 |
- |
Коренной подшипник, нижний |
3 |
- |
Шпон ка |
4 |
- |
Коленчатый вал |
5 |
- |
Коренной подшипник, верхний |
6 |
- |
Коренной упорный подшипник |
Коленчатый вал опирается на четыре коренных подшипника, и каждая
пара шатунных шее к смещена друг от друга на 30 градусов, что
обеспечивает равные интервалы зажигания. Коленчатый вал отлит из
чугуна с шаровидным графитом (SG) и имеет холодно катаные
галтели на всех шейках, за исключением наружных коренных,
обеспечивающие жесткость и прочность. Девять противовесов
коленчатого вала повышают плавность его работы и снижают износ
подшипников, та к ка к нагрузка равномерно распределяется между
подшипниками. Упорная шайба вдвое уменьшает осевой зазор в
верхней и нижней части третьего коренного подшипника.
В верхней и нижней частях всех вкладышей коренных подшипников
предусмотрены масляные канавки, по которым масло через отверстия
в коленчатом вале подается к подшипникам нижних головок шатунов.
