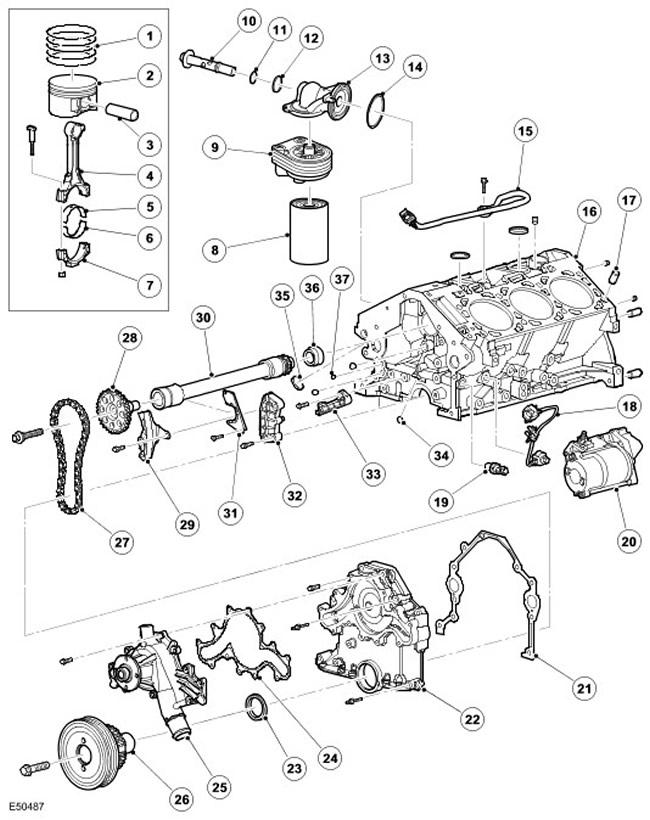

ПРИМЕЧАНИЕ: Показан вариант с масляным
радиатором.
Наименование пункта |
Каталожный номер запасной части |
Описание |
1 |
- |
Поршневые кольца |
2 |
- |
Поршень |
3 |
- |
Поршневой палец |
4 |
- |
Шатун |
5 |
- |
Верхний подшипник шатуна |
6 |
- |
Нижний подшипник шатуна |
7 |
- |
Крыш ка шатуна |
8 |
- |
Масляный фильтр |
9 |
- |
Масляный радиатор (при наличии) |
10 |
- |
Установочный болт переходника масляного фильтра |
11 |
- |
Кольцевое уплотнение |
12 |
- |
Кольцевое уплотнение |
13 |
- |
Переходник масляного фильтра |
14 |
- |
Кольцевое уплотнение |
15 |
- |
Датчик детонации |
16 |
- |
Блок цилиндров |
17 |
- |
Установочный штифт |
18 |
- |
Датчик детонации |
19 |
- |
Датчик давления масла |
20 |
- |
Стартер |
21 |
- |
Про клад ка |
22 |
- |
Передняя крыш ка |
23 |
- |
Уплотнение |
24 |
- |
Про клад ка |
25 |
- |
Водяной насос |
26 |
- |
Шкив коленчатого вала |
27 |
- |
Цепь промежуточного вала |
28 |
- |
Звездочка промежуточного вала |
29 |
- |
Натяжитель цепи |
30 |
- |
Промежуточный вал |
31 |
- |
Упорная пластина промежуточного вала |
32 |
- |
Направляющая цепи |
33 |
- |
Направляющая цепи |
34 |
- |
Проб ка масляной галереи |
35 |
- |
Заглушка |
36 |
- |
Распор ка |
37 |
- |
Проб ка масляной галереи |
Блок цилиндров имеет V-образную конструкцию, обеспечивающую
высокую внутреннюю жесткость и низкий уровень вибрации. Малый
объем рубашки охлаждения снижает время прогрева и уровень шума
от поршней; продольное направление каналов рубашки охлаждения с
одним отверстием в головке цилиндров для подачи охлаждающей жид
кости в каждом ряду повышает жесткость и улучшает прилегание
прокладки головки цилиндров.

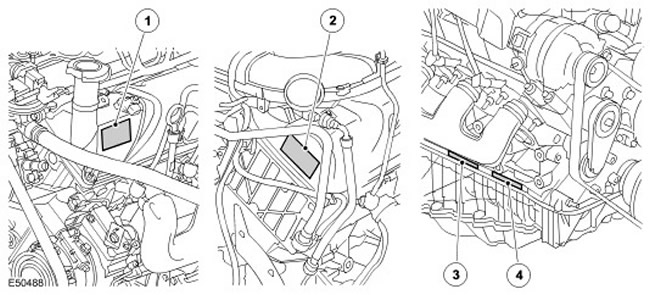

Местоположение сведений о двигателе
Наименование пункта |
Каталожный номер запасной части |
Описание |
1 |
- |
Технические характеристики двигателя |
2 |
- |
Технические характеристики двигателя |
3 |
- |
Идентификационный номер автомобиля (основное
местоположение) |
4 |
- |
Идентификационный номер автомобиля (дополнительное
местоположение) |
