Ленд Ровер Дискавери 3. Снятие и установка кузова дизельного автомобиля

Снятие

Все автомобили

ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с подрамника кузова. Эта процедура может выполняться только на 2-стоечном подъемнике.

1. Откройте дверь багажного отделения.

2. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите автомобиль домкратом и установите опоры.

Автомобили с механической коробкой передач.

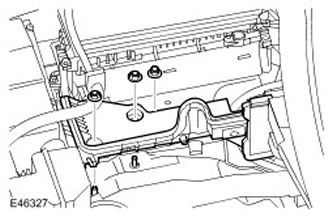

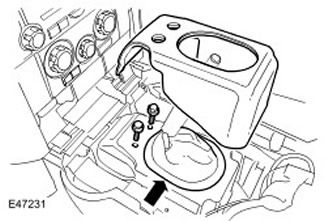

4. Снимите верхнюю панель консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

5. Отсоедините опорный кронштейн рычага переключения передач.

Снимите звукоизоляционную прокладку.
Высвободите защитный чехол.
Выверните два болта.

Все автомобили

6. Снимите колеса с шинами.

7. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

8. Слейте хладагент из системы кондиционирования (A/C). Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)

9. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

Автомобили, выпущенные с 01/2007

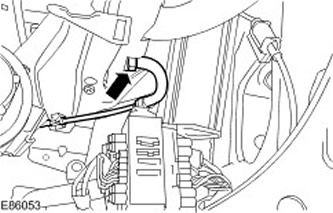

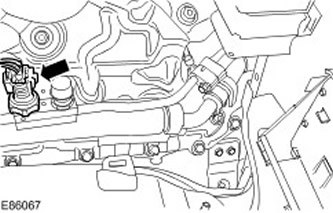

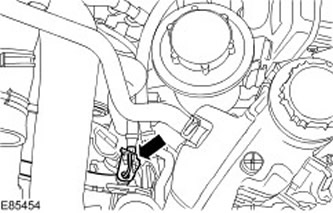

10. Рассоедините штекерный разъем датчика температуры охлаждающей жидкости двигателя (ECT).

Освободите зажим.

Все автомобили

11. Снимите модуль управления полным приводом (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

12. Отсоедините положительный кабель от аккумуляторной батареи.

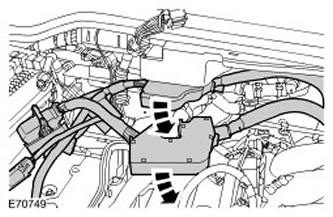

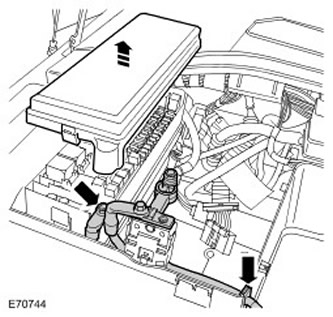

Снимите крышку BJB.
Отверните гайку.
Ослабьте уплотнительную втулку.

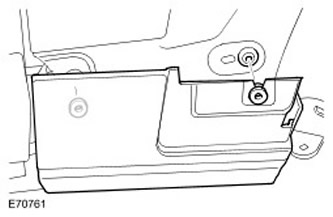

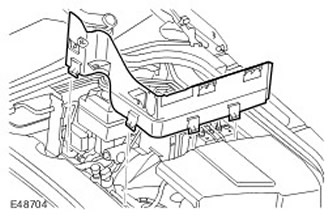

13. Снимите боковую стенку батарейного отсека.

Освободите положительный кабель аккумуляторной батареи и втулку.
Освободите 4 зажима.

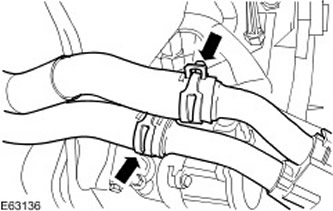

14. Освободите патрубки отопителя.

Выверните винт.

15. Снимите лоток аккумуляторной батареи..

Отверните три гайки.

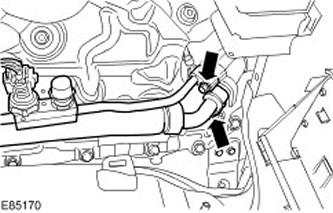

16. Отсоедините питающий и возвратный шланги отопителя.

Освободите 2 зажима и отсоедините шланги.

17. Снимите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

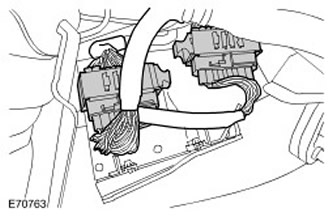

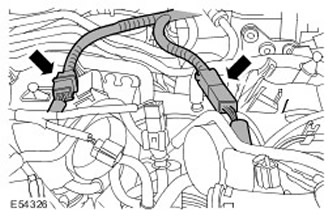

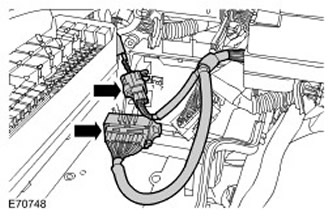

18. Освободите и отсоедините 2 электрических разъема жгута электропроводки двигателя.

19. Освободите и отсоедините 2 электрических разъема жгута электропроводки коробки передач.

20. Освободите кассеты жгутов электропроводки на двигателе и коробке передач и расположите их сбоку.

Освободите два зажима.

21. Отсоедините электрические разъемы свечей подогрева.

Освободите жгут электропроводки свечей подогрева.

22. ВНИМАНИЕ: Заглушите все отверстия. Установите новые заглушки.

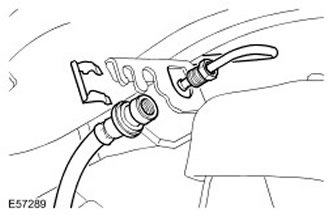

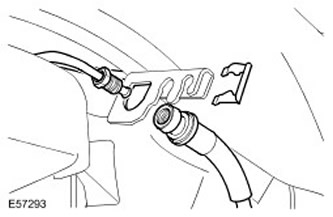

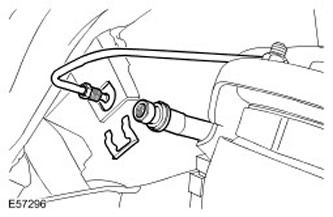

Отсоедините трубопроводы кондиционера высокого и низкого давления.

Выверните два болта.
Снимите и отбракуйте 2 уплотнительных кольца.

23. Отсоедините электрический разъем датчика низкого давления кондиционера.

Освободите жгут электропроводки из крепления.

24. ВНИМАНИЕ: Заглушите все отверстия. Установите новые заглушки.

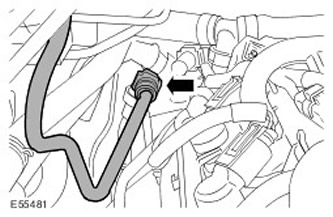

Отсоедините вакуумный шланг усилителя тормозов.

25. ВНИМАНИЕ: Не поворачивайте рулевое колесо, если отсоединен нижний вал рулевой колонки, так как может возникнуть повреждение спиральной пружины и переключателей, расположенных на рулевом колесе.

ВНИМАНИЕ: Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению.

ПРИМЕЧАНИЕ: Отметьте положение его установки.

Снимите нижний вал рулевой колонки.

Выверните и отбракуйте верхний болт нижнего вала рулевой колонки.

26. Снимите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

27. Снимите оба нижних молдинга крыла.

Освободите два зажима.
Повторите описанную выше процедуру с другой стороны автомобиля.

28. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

Автомобили, выпущенные с 01/2007

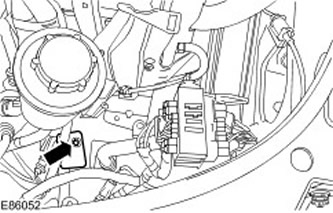

29. С левой стороны за передней фарой: Отсоедините электрический разъем жгута электропроводки рамы.

30. С левой стороны за передней панелью: Отсоедините 2 электрических разъема от жгута электропроводки рамы.

31. С левой стороны за фарой: Освободите 2 зажима с внутренней стороны крыла.

Все автомобили

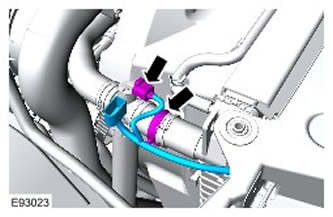

32. Отсоедините впускной и выпускной шланги охлаждения работающего на топливе дополнительного отопителя.

Освободите два зажима.

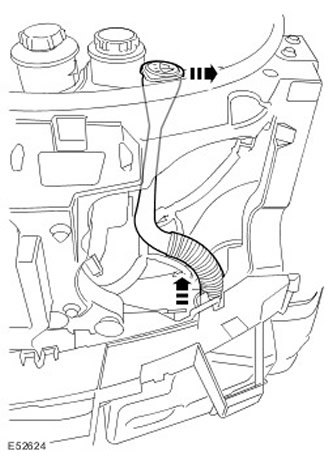

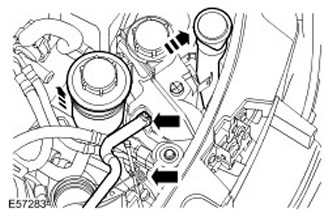

33. Отсоедините заливную горловину бачка системы омывания лобового стекла.

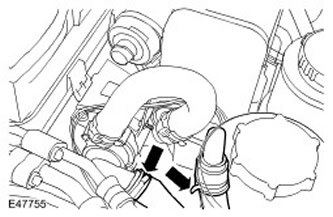

34. Отсоедините два шланга от расширительного бачка.

Освободите два зажима.

35. Снимите расширительный бачок.

Выверните два болта.
Отсоедините электрические разъемы.

36. Отсоедините электрический разъем вентилятора охлаждения.

37. Отсоедините положительный кабель от аккумуляторной батареи.

Отверните гайку.
Отсоедините положительный провод от аккумуляторной батареи.

38. Отсоедините топливопровод подогревателя отопителя, работающего на топливе.

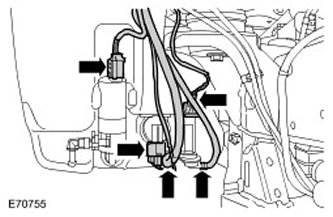

39. Отсоедините три электрических разъема от бачка омывателя.

40. ПРИМЕЧАНИЕ: Отметьте положение его установки.

Отсоедините два шланга от насоса омывателя.

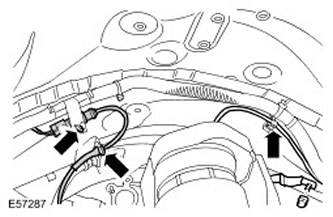

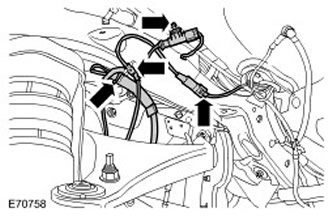

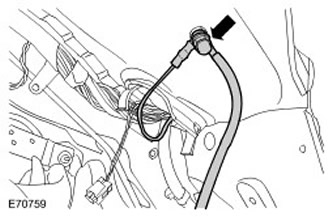

41. Левая передняя сторона: Освободите провод датчика ABS.

Освободите два зажима.
Отсоедините электрические разъемы.

42. Левая передняя сторона: Отсоедините электрический разъем датчика износа тормозных колодок.

Высвободите из четырех зажимов.

43. Левая передняя сторона: Отсоедините 2 воздухопровода.

Освободите 5 зажимов.

44. Левая передняя сторона: Отсоедините кабели "массы" от подрамника кузова.

Отверните гайку.
Отсоедините 2 провода массы.

45. ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

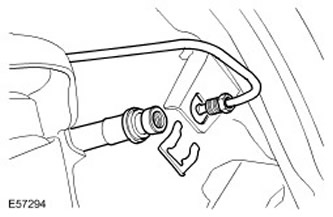

Левая передняя сторона: Снимите тормозной трубопровод.

Положите гигроскопическую ткань для впитывания пролитого топлива.
Отсоедините ниппельное соединение.
Снимите хомут.

Автомобили, выпущенные до 01/2007

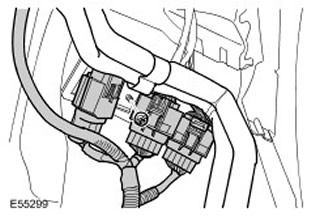

46. Отсоедините 3 электрических разъема от жгута электропроводки рамы.

Отверните гайку.

Все автомобили

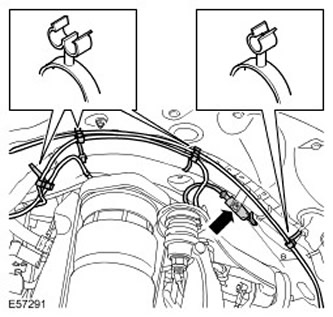

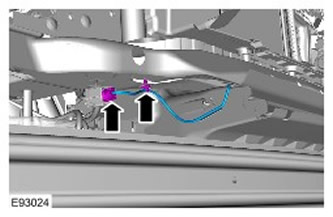

47. Справа спереди: Отсоедините трубопровод пневмоподвески от зажима жгута электропроводки.

48. Справа спереди: Освободите провод датчика ABS.

Освободите два зажима.
Отсоедините электрические разъемы.

49. Справа спереди: Отсоедините кабель "массы" двигателя от подрамника кузова.

Отверните гайку.

50. ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Справа спереди: Снимите тормозной трубопровод.

Положите гигроскопическую ткань для впитывания пролитого топлива.
Отсоедините ниппельное соединение.
Снимите хомут.

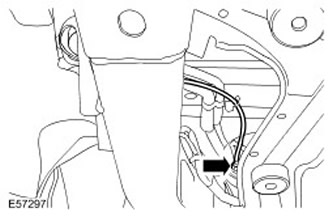

51. Отсоедините электрический разъем датчика температуры окружающего воздуха.

Освободите зажим.

Автомобили, выпущенные до 01/2007

52. Отсоедините 2 электрических разъема от жгута электропроводки рамы.

Освободите два зажима.

Все автомобили

53. Снимите молдинг правой задней боковой панели кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

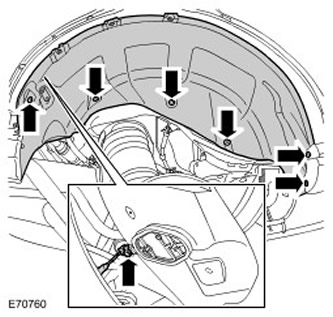

54. Снимите брызговик правого заднего крыла.

Выверните пять винтов.
Снимите стопорное кольцо.
Отсоедините электрические разъемы.
Повторите описанную выше процедуру с другой стороны автомобиля.

55. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

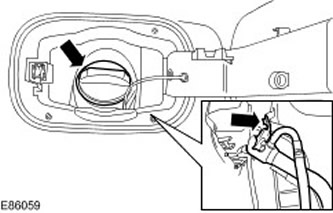

56. Освободите топливозаправочную горловину.

Откройте лючок заливной горловины и снимите крышку.
Выверните болт.

57. ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Справа сзади: Снимите тормозной трубопровод.

Положите гигроскопическую ткань для впитывания пролитого топлива.
Отсоедините ниппельное соединение.
Снимите хомут.

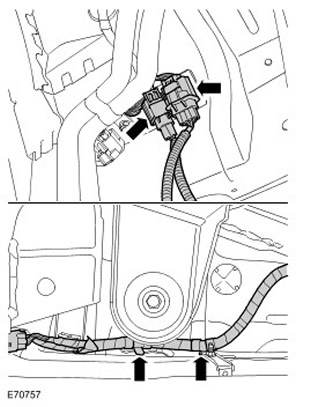

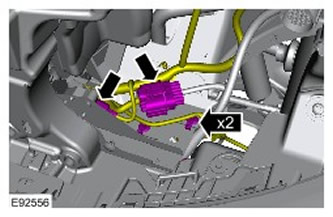

58. Слева сзади: Отсоедините 2 электрических разъема от жгута электропроводки рамы.

59. ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Слева сзади: Снимите тормозной трубопровод.

Положите гигроскопическую ткань для впитывания пролитого топлива.
Отсоедините ниппельное соединение.
Снимите хомут.

60. ВНИМАНИЕ: Прежде чем отсоединять или снимать компоненты, очистите области, прилегающие к шарнирам и соединениям. Вставьте заглушки в открытые соединения, чтобы предотвратить попадание в них грязи.

Слева сзади: Отсоедините впускную магистраль воздушного компрессора пневматической подвески.

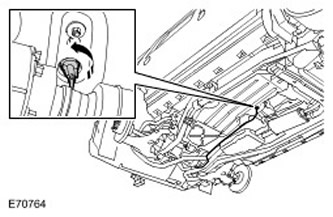

61. ВНИМАНИЕ: Отметьте положение установки уплотнения.

Отсоедините кабель аварийного отпускания троса стояночного тормоза.

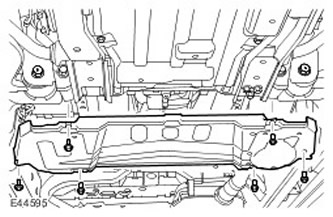

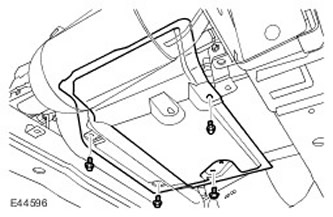

62. Снимите защиту коробки передач.

Выверните шесть болтов.

Автомобили с автоматической коробкой передач

63. Снимите теплозащитный экран коробки передач.

Выверните четыре болта.

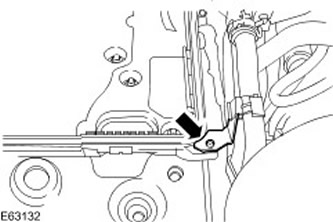

64. Высвободите трос рычага селектора.

Зафиксировав зажимную втулку дополнительным ключом, ослабьте контргайку.
Нажмите на фиксатор и освободите трос.

Все автомобили

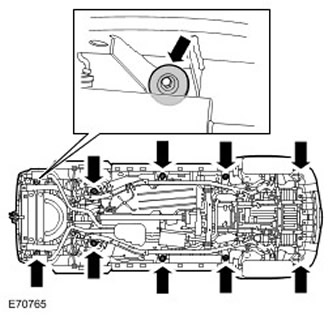

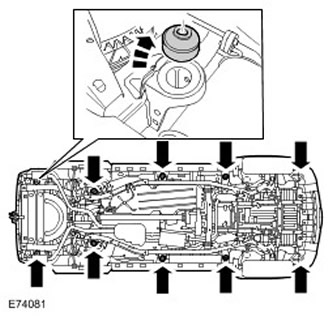

65. Выверните болты крепления опоры кузова.

Снимите 10 дистанционных шайб.

66. Временно установите колеса в сборе с шинами.

Заверните колесные гайки.
Опустите автомобиль на подъемнике.

67. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

ВНИМАНИЕ: Для предотвращения неустойчивости кузова при его подъеме с цельной рамы, установите привязные ремни для крепления автомобиля.

ПРИМЕЧАНИЕ: Отметьте положение установки опор кузова.

ПРИМЕЧАНИЕ: Опоры кузова обозначены различными цветами.

С помощью помощника поднимите и подоприте кузов.

Снимите 10 опор кузова.
С помощью помощника поднимите и подоприте кузов.

Установка

Все автомобили

1. ВНИМАНИЕ: Используйте новые болты.

ВНИМАНИЕ: Убедитесь, что все компоненты свободны и не окажутся захваченными при опускании кузова на подрамник.

С помощью помощника установите кузов на подрамник.

Установите опоры кузова.
С посторонней помощью совместите опоры кузова с опорами подрамника.
Вверните болты, но пока не затягивайте их до конца.

2. Снимите привязные ремни, крепящие кузов.

3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите автомобиль домкратом и установите опоры.

Поднимите автомобиль, когда под подрамником кузова установлены опоры.

4. Стяните подрамник с кузовом болтами с усилием 133 Нм.

5. Снимите колеса с шинами.

Автомобили с автоматической коробкой передач

6. Подсоедините трос выбора передач.

Все автомобили

7. Закрепите трос аварийного отпускания стояночного тормоза.

Очистите контактные поверхности элементов.

8. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Слева сзади: Подсоедините впускную магистраль воздушного компрессора пневматической подвески.

Очистите контактные поверхности элементов.

9. Слева сзади: Подсоедините тормозной трубопровод.

Очистите контактные поверхности элементов.
Установите тормозной трубопровод.
Установите на место зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

10. Слева сзади: Подсоедините два электрических разъема жгута электропроводки кузова.

11. Справа сзади: Подсоедините тормозной трубопровод.

Очистите контактные поверхности элементов.
Установите тормозной трубопровод.
Установите на место зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

12. Закрепите топливозаправочную горловину.

Затяните болт (момент затяжки 10 Нм).

13. Установите брызговик правого заднего крыла.

14. Установите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

15. Установите молдинг правой задней боковой панели кузова. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

Автомобили, выпущенные до 01/2007

16. Подсоедините 3 электрических разъема к жгуту электропроводки рамы.

Зафиксируйте три зажима.

Все автомобили

17. Левая передняя сторона: Подсоедините тормозной трубопровод.

Очистите контактные поверхности элементов.
Установите тормозной трубопровод.
Закрепите зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

18. Левая передняя сторона: Подсоедините кабель "массы" подрамника кузова.

Подсоедините кабели массы.
Затяните гайку (момент затяжки 25 Нм).

19. Левая передняя сторона: Закрепите воздуховоды в зажимах.

20. Левая передняя сторона: Подсоедините электрический разъем датчика износа тормозных колодок.

Закрепите фиксаторы.

21. Левая передняя сторона: Подсоедините провод датчика ABS.

Подсоедините электрический разъем.
Закрепите фиксаторы.

22. Закрепите кронштейн системы выпуска работающего на топливе дополнительного отопителя.

23. ПРИМЕЧАНИЕ: Установите детали в первоначальные положения.

Подсоедините шланги насоса омывателя.

24. Подсоедините электрические разъёмы бачка омывателя.

25. Справа спереди: Закрепите жгуты электропроводки подрамника.

Закрепите 2 зажимами.

26. Справа спереди: Подсоедините тормозной трубопровод.

Очистите контактные поверхности элементов.
Установите тормозной трубопровод.
Закрепите зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

27. Справа спереди: Подсоедините провод датчика ABS.

Подсоедините электрический разъем.
Закрепите зажимами.

28. Справа спереди: Установите трубопровод пневмоподвески в зажим жгута электропроводки.

29. Справа спереди: Подсоедините провод массы двигателя к кузову.

Затяните гайку (момент затяжки 25 Нм).

30. Подсоедините жгут электропроводки датчика температуры наружного воздуха.

Подсоедините электрический разъем.
Закрепите зажим.

Автомобили, выпущенные до 01/2007

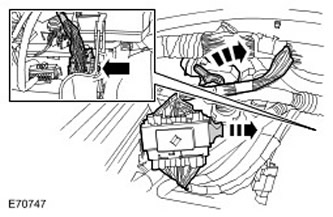

31. Подсоедините 2 электрических разъема к жгуту электропроводки рамы.

Зафиксируйте два зажима.

Все автомобили

32. Присоедините шланги охлаждения работающего на топливе дополнительного отопителя.

Зафиксируйте зажимы.

33. Закрепите положительный провод аккумулятора.

34. Установите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

Автомобили, выпущенные с 01/2007

35. Пропустите жгут электропроводки рамы через переднее крыло.

36. С левой стороны за передней фарой: Подсоедините электрический разъем жгута электропроводки рамы.

37. С левой стороны за передней панелью: Подсоедините 2 электрических разъема к жгуту электропроводки рамы.

38. С левой стороны за фарой: Закрепите 2 зажима на внутренней стороне крыла.

Все автомобили

39. Установите расширительный бачок системы охлаждения.

Подсоедините электрический разъем.
Затяните болты с моментов затяжки 10 Нм.

40. Присоедините шланги к расширительному бачку системы охлаждения.

Закрепите зажимами.

41. Установите заливную горловину бачка омывателя лобового стекла.

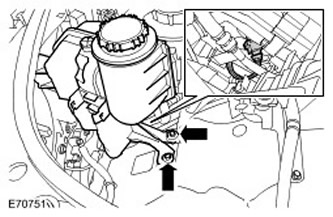

42. Закрепите бачок усилителя рулевого управления.

Расположите и закрепите на опорном кронштейне.

43. Подсоедините электрический разъем вентилятора охлаждения.

44. Установите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

45. Установите нижний молдинг крыла.

Введите в зацепление 2 зажима.
Повторите описанную выше процедуру с другой стороны автомобиля.

46. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Присоедините трубопроводы кондиционера высокого и низкого давления.

Очистите контактные поверхности элементов.
Установите новые уплотнительные кольца.

47. Присоедините электрический разъем датчика низкого давления кондиционера.

Закрепите зажим жгута проводов.

48. Подсоедините жгут электропроводки к свечам накаливания.

Зафиксируйте жгут электропроводки свечей подогрева.

49. Установите модуль управления системой полного привода (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

Автомобили, выпущенные с 01/2007

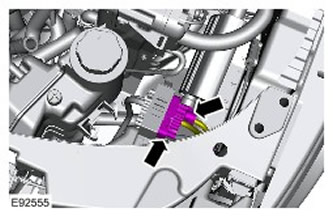

50. Подоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ЕСТ).

Закрепите зажим.

Все автомобили

51. Закрепите кассеты и жгуты электропроводки двигателя и коробки передач.

52. Подсоедините два электрических разъема жгута электропроводки двигателя.

53. Подсоедините два электрических разъема жгута электропроводки коробки передач.

54. Установите кассеты жгутов электропроводки двигателя и коробки передач.

55. Установите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

56. ПРИМЕЧАНИЕ: Убедитесь, что колеса находятся в положении, соответствующем прямолинейному движению.

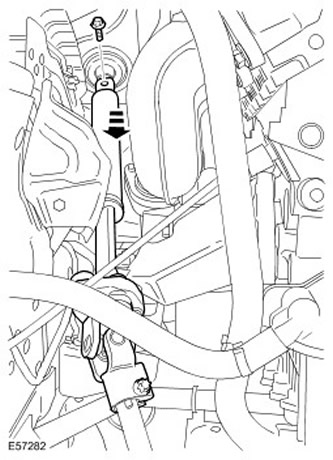

Присоедините нижний вал рулевой колонки.

Очистите контактные поверхности элементов.
Вверните новый блокирующий болт и затяните усилием 25 Нм.

57. Присоедините шланги охлаждающей жидкости отопителя.

Закрепите зажимами.

58. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Подсоедините вакуумный шланг усилителя тормозов.

59. Установите полку аккумуляторной батареи.

Затяните гайки (момент затяжки 12 Нм).

60. Установите выступающую панель боковой стенки аккумуляторного ящика.

61. Установите боковую стенку батарейного отсека.

Закрепите зажимами.

62. Присоедините положительный кабель к аккумуляторной батарее.

Присоедините положительный кабель аккумуляторной батареи к BJB.
Затяните гайку (момент затяжки 25 Нм).
Установите уплотнительное кольцо.
Установите крышку BJB.

Автомобили с механической коробкой передач.

63. Установите верхнюю панель консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

64. Закрепите опорный кронштейн рычага переключения передач.

Затяните болты (момент затяжки 25 Нм).
Закрепите защитный чехол.
Установите звукоизоляционную прокладку.

Все автомобили

65. Установите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

66. Подсоедините провод "массы" аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

67. Долейте охлаждающей жидкости в систему охлаждения и удалите из нее воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

68. Заправьте кондиционер. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)

69. Прокачайте тормозную систему. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)

70. Установите колеса с шинами.

Затяните гайки (момент затяжки 140 Нм).

Автомобили с автоматической коробкой передач

71. Отрегулируйте трос селектора. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)
