Ленд Ровер Дискавери 3. Рама и крепление кузова

Спецификация


Спецификации моментов затяжки



Описание Nm lb-ft
Болт кронштейна электропроводки HO2s 10 7
Гайки и болты поперечины опоры коробки передач 90 66
Сквозной болт крепления опорной подушки коробки передач 175 129
Болты нижней защиты коробки передач 10 7
*Болты крепления подрамника к кузову 133 98

* Следует установить новые болты












Ленд Ровер Дискавери 3. Снятие и установка задней поперечины




Снятие


1. Поставьте автомобиль на эстакаду.

2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Снимите накладку заднего бампера.

4. Снимите запасное колесо.

5. Снимите крепления заднего бампера.

6. Снимите задние амортизаторы. Для получения дополнительной информации обратитесь к Задний пневматический амортизатор (64.30.02.45)

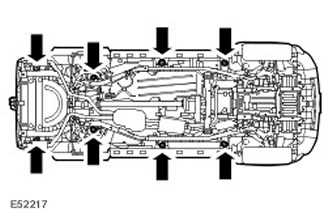

7. Выверните болты крепления опоры кузова.

  • Выверните 8 болтов.




8. ВНИМАНИЕ: Приподнимите кузов на высоту, достаточную для обеспечения доступа к сварным швам в верхней части поперечины.

Поднимите кузов.

9.

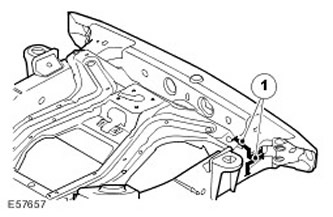

Наименование пункта Описание
1 Сварной шов МИА. (Правая сторона симметрична левой).

10. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.
