Ленд Ровер Дискавери 3. Усиление стойки A



Снятие


ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена усиления передней стойки кузова вместе с наружной панелью передней стойки кузова.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите наружную панель средней стойки кузова. Для получения дополнительной информации обратитесь к Наружная панель стойки 'А'

3. Снимите панель приборов. Для получения дополнительной информации обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)

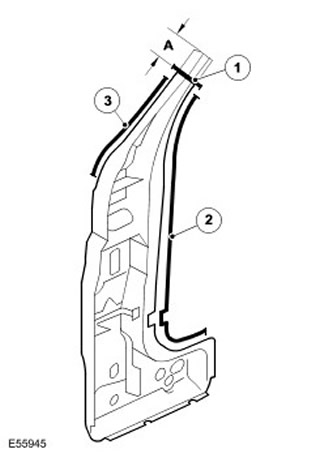

4.






Наименование пункта Описание
A Линия разреза проходит на расстоянии 80 мм (3,149 дюйма) от края усиления передней стойки кузова.
1 Стыковой сварной шов.
2 30 точечных сварных швов.
3 17 точечных сварных швов.

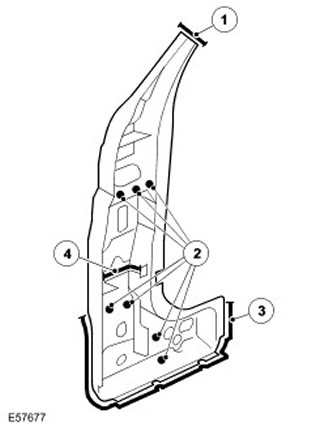

5.






Наименование пункта Описание
1 Стыковой сварной шов.
2 7 пробочных сварных швов.
3 16 пробочных сварных швов.
4 Шумоизоляция.

6. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.
