Ленд Ровер Дискавери 3. Передняя секция усиления панели фартука
крыла
Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры
выполняется замена передне го участка усиления декоративной
панели фартука крыла вместе с декоративной панелью фартука
крыла.
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите переднее крыло. Для получения дополнительной
информации обратитесь к Крыло (76.10.24)
3. Снимите панель защелки капота. Для получения дополнительной
информации обратитесь к Панель защелки капота (76.16.22)
4. Левая сторона: Снимите распределительный блок аккумуляторной
батареи. Для получения дополнительной информации обратитесь к
Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
5. Левая сторона: Снимите расширительный бачок радиатора системы
охлаждения. Для получения дополнительной информации обратитесь к
Расширительный бачок системы охлаждения (26.15.01)
6. Левая сторона: Снимите бачок рабочей жидкости усилителя
рулевого управления. Для получения дополнительной информации
обратитесь к Бачок усилителя рулевого управления -2.7L Diesel
(57.15.08)
7. Левая сторона: Снимите аккумуляторную батарею.
8. Левая сторона: Снимите модуль топливно го подогревателя
охлаждающей жидкости. Для получения дополнительной информации
обратитесь к Дополнительный отопитель (универсально го
действия), работающий на топливе (80.40.01)
9. Левая сторона: Снимите трубки топливно го подогревателя
охлаждающей жидкости.
10. Правая сторона: Освободите модулятор ABS.
11. Отсоедините жгут электропроводки.
12. Снимите капот.
13. Снимите обе стойки капота.
14. Снимите жгут электропроводки капота.

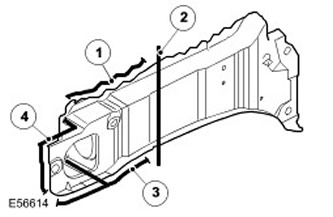

15.
Наименование пункта
Описание
1
Стыковой сварной шов
2
20 точечных сварных швов.
3
3 точечных сварных шва.
4
11 точечных сварных швов.
16 . Дополнительные сведения:
Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
Ленд Ровер Дискавери 3. Секция панели фартука крыла
Снятие
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите переднее крыло. Для получения дополнительной
информации обратитесь к Крыло (76.10.24)
3. Снимите панель защелки капота. Для получения дополнительной
информации обратитесь к Панель защелки капота (76.16.22)
4. Снимите расширительный бачок радиатора системы охлаждения.
Для получения дополнительной информации обратитесь к
Расширительный бачок системы охлаждения (26.15.01)
5. Левая сторона: Снимите бачок рабочей жидкости усилителя
рулевого управления. Для получения дополнительной информации
обратитесь к Бачок усилителя рулевого управления -2.7L Diesel
(57.15.08)
6. Снимите воздушный фильтр. Для получения дополнительной
информации обратитесь к Воздушный фильтр (19.10.01)
13. Левая сторона: Снимите модуль топливного подогревателя
охлаждающей жидкости. Для получения дополнительной информации
обратитесь к Дополнительный отопитель (универсального действия),
работающий на топливе (80.40.01)
14. Левая сторона: Снимите распределительный блок аккумуляторной
батареи. Для получения дополнительной информации обратитесь к
Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)

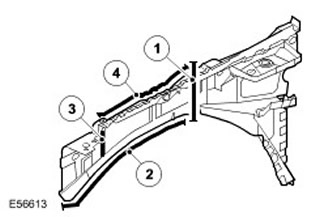

15.
Наименование пункта
Описание
1
5 точечных сварных швов.
2
Стыковой сварной шов.
3
9 сварных швов МИА - пробочных сварных швов.
4
5 сварных швов МИА - пробочных сварных швов.
16. Дополнительные сведения:
Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
