Ленд Ровер Дискавери 3. Модуль подушки безопасности водителя



Специальный инструмент




Устройство для демонтажа модуля подушки безопасности водителя 501-106



Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.

ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.

ПРИМЕЧАНИЕ: Если требуется замена компонентов системы SRS, то необходимо записать штриховой код новой детали.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Обезопасьте систему SRS. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

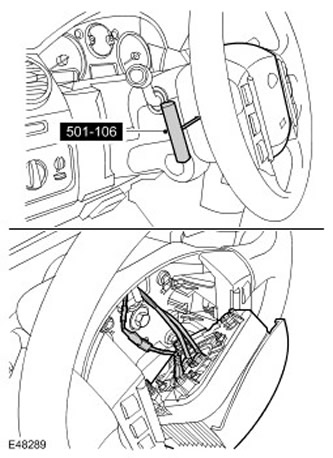

3. Снимите модуль подушки безопасности водителя.

  • С помощью специального инструмента освободите зажим.
  • Повторите описанную выше процедуру с другой стороны.
  • Отсоедините провод "массы".
  • Освободите зажимы и отсоедините 2 электрических разъема.






Установка


1. ПРЕДОСТЕРЕЖЕНИЕ: Устройства системы SRS имеют уникальные электрические разъемы. ЗАПРЕЩАЕТСЯ прилагать усилие при соединении разъемов или пытаться соединять неподходящие разъемы.

Установите модуль подушки безопасности водителя.

  • Подсоедините провод "массы".
  • Подсоедините электрические разъемы.
2. ПРЕДОСТЕРЕЖЕНИЕ: Об установке модуля подушки безопасности водителя свидетельствуют два щелчка: каждая из двух пружин производит по одному щелчку. Края модуля должны располагаться заподлицо с рулевым колесом.

Установите модуль подушки безопасности водителя.

  • Выровняйте модуль относительно рулевого колеса.
  • Убедитесь. что находящиеся за модулем провода не защемлены.
  • Выровняйте установочные штифты и пружины.











Ленд Ровер Дискавери 3. Модуль подушки безопасности пассажира




Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.

ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.

1. Отсоедините провод "массы" от аккумуляторной батареи.

Для получения дополнительной информации обратитесь к Спецификация.

2. Обезопасьте систему SRS.

Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания

3. Снимите верхнюю часть панели управления.

Для получения дополнительной информации обратитесь к Верхняя секция панели приборов (76.46.04)

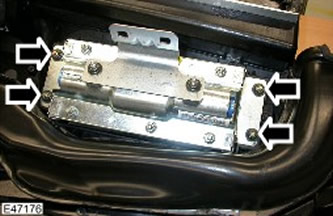

4. Снимите модуль подушки безопасности пассажира.

  • Отверните 4 гайки.

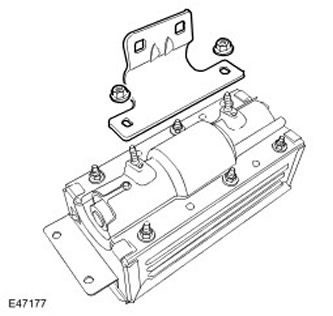

5. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж. если деталь снимается только для получения доступа.

Снимите кронштейн модуля подушки безопасности пассажира.

  • Отверните 2 гайки.






Установка


1. Установите кронштейн модуля подушки безопасности пассажира.

  • Затяните гайки (момент затяжки 10 Нм).
2. Установите модуль подушки безопасности пассажира.

  • Затяните гайки (момент затяжки 10 Нм).
3. Установите верхнюю часть панели управления.

Для получения дополнительной информации обратитесь к Верхняя секция панели приборов (76.46.04)
