Ленд Ровер Дискавери 3. Стеклоочистители



Спецификация



Объемы



Наименование Позиция
Бачок омывателя ветрового стекла 6,3 л (11,0 пинт) (6,6 американских кварт)



Общие технические характеристики



Наименование Позиция
Электродвигатель стеклоочистителей лобового стекла производства Trico
Электродвигатель очистителя заднего стекла производства Mitsuba
Насос стеклоомывателя лобового стекла производства MES
Насос стеклоомывателя производства Textron



Спецификации моментов затяжки



Позиция Nm lb-ft
Гайка крепления рычагов переднего стеклоочистителя к тягам 18 13
Гайки электродвигателя заднего стеклоочистителя 10 7
Гайка крепления рычага заднего стеклоочистителя к электродвигателю 18 13
Крепление тяги стеклоочистителя к электродвигателю стеклоочистителя лобового стекла:
Гайка 25 18
Болты 10 7
Болты крепления тяг стеклоочистителя к кузову 6 4
Болты крепления бачка омывателя и насоса в сборе к кузову 6 4
Болты крепления бачка омывателя и насоса в сборе к каркасу бампера 22 16














Ленд Ровер Дискавери 3. Бачок омывателя лобового стекла




Снятие


1. Снимите облицовку переднего бампера. Для получения дополнительной информации обратитесь к Кожух переднего бампера (76.22.72)

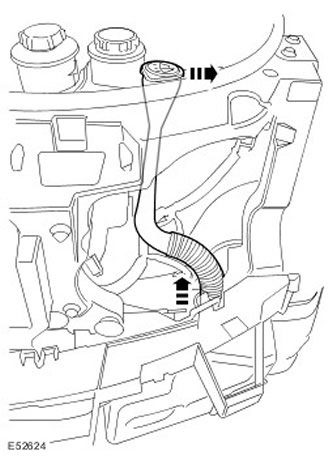

2. Снимите заливную горловину бачка омывателя лобового стекла.

  • Отсоедините горловину бачка омывателя лобового стекла от расширительного бачка охлаждающей жидкости.
  • Снимите и, при необходимости, отбракуйте уплотнение.




3. ПРИМЕЧАНИЕ: В ходе данной операции неизбежно прольется некоторое количество жидкости.

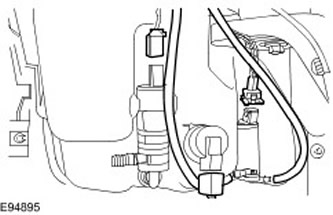

Отсоедините 2 шланга от насосов бачка стеклоомывателя лобового стекла.

  • Слейте жидкость из бачка омывателя.
  • Отсоедините 3 электрических разъема.

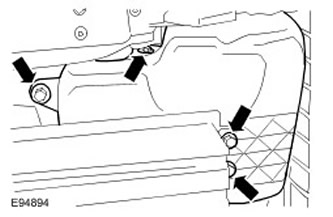

4. Снимите бачок омывателя лобового стекла. Выверните 4 болта.






5. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите насос омывателя лобового стекла. Снимите и, при необходимости, отбракуйте уплотнение.

6. Отсоедините насос омывателя фар. Снимите и, при необходимости, отбракуйте уплотнение.








Установка


1. Установите насос омывателя ветрового стекла. При необходимости установите новое уплотнение.

2. Установите насос омывателя фар. При необходимости установите новое уплотнение.

3. Установите бачок омывателя лобового стекла.

  • Затяните болты М6 с моментом затяжки 6 Нм.
  • Затяните болт М8 с моментом затяжки 25 Нм.
4. Подсоедините 2 шланга к насосам бачка омывателя лобового стекла. Подсоедините электрические разъемы.

5. Установите заливную горловину бачка омывателя лобового стекла.

  • При необходимости установите новое уплотнение.
  • Смажьте уплотнение.
  • Введите в зацепление зажим.
6. Установите облицовку переднего бампера. Для получения дополнительной информации обратитесь к Кожух переднего бампера (76.22.72)
